Modul universal cu control de faza cu UAA145
Phase-Control universal module using UAA145
Phase-Control universal module using UAA145
Descrierea generala a circuitului BAA145
General description of the circuit UAA145
General description of the circuit UAA145
BAA145 (UAA145) este destinat utilizarii �n scheme de comanda �n faza a aprinderii tiristoarelor.
Circuitul are urmatoarele caracteristici:
- iesiri separate pentru cele dou� semialternante ale semnalului de sincronizare
- latimea impulsului de iesire ajustabila continuu
- intrare de comanda a fazei, de impedanta ridicata
- posibilitatea blocarii impulsului de iesire
- imunitate la zgomot
- unghiul de faza variabil �ntre 0 si 180�
- simetrie mai buna de 3� �ntre impulsurile corespunzatoare celor doua semialternante.
The integrated circuit BAA 145 (UAA145) is intended for phase control of thyristor firing.
The circuit has the following features:
- separate pulse outputs for the two half-cycles of the sync signal
- output pulse-width freely adjustable
- high-impedance phase shift input
- output pulse blocking possible
- noise immunity
- phase angle variable from 0� to 180�
- less than 3� pulse symmetry between two half-cycles.

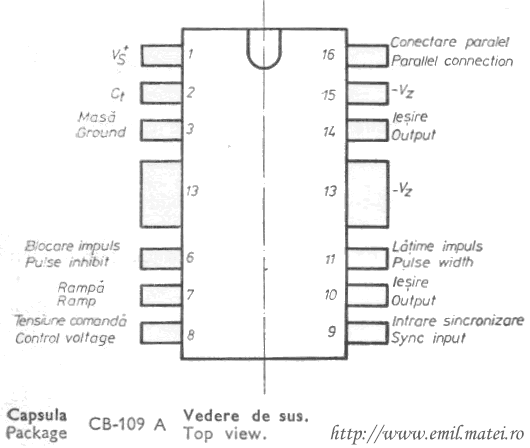

Configuratia terminalelor circuitului BAA145
Pin configuration of the circuit UAA145
Pin configuration of the circuit UAA145
Diagrama de impulsuri a circuitului UAA145
Pulse diagram of the circuit UAA145
Pulse diagram of the circuit UAA145
Pin 9 -Semnal de sincronizare
Synchronisation signal
Pin 16 - Impuls de sincronizare
Synchronisation pulse
Pin 7 - Dinti de fierastrau
Ramp
Pin 8 - Tensiune de comanda
Shift voltage
Pin 6 - Semnal de comanda memorie
Memory comand signal
Pin 2 - Semnal de comanda a formarii impulsurilor
Pulse formation control signal
Pin 11 - Semnal pentru formarea impulsurilor de iesire
Output pulse trigger signal
Pin 14 - Impuls de iesire
Output pulse
Pin 10 - Impuls de iesire
Output pulse
Unghiul de aprindere
Firing angle
Unghiul de conductie
Angle of current flow
Pozitia posterioar� a impulsului de fazare.
Pulse phasing rear limit.
Synchronisation signal
Pin 16 - Impuls de sincronizare
Synchronisation pulse
Pin 7 - Dinti de fierastrau
Ramp
Pin 8 - Tensiune de comanda
Shift voltage
Pin 6 - Semnal de comanda memorie
Memory comand signal
Pin 2 - Semnal de comanda a formarii impulsurilor
Pulse formation control signal
Pin 11 - Semnal pentru formarea impulsurilor de iesire
Output pulse trigger signal
Pin 14 - Impuls de iesire
Output pulse
Pin 10 - Impuls de iesire
Output pulse
Unghiul de aprindere
Firing angle
Unghiul de conductie
Angle of current flow
Pozitia posterioar� a impulsului de fazare.
Pulse phasing rear limit.
Schema tipica de aplicatie in trifazat a circuitului integrat BAA145, asa cum
e prezentata in catalog:
Releul din schema de mai jos cupleaza la alimentarea partii de comanda, cu o
mica temporizare, dupa stabilirea tensiunilor in partea de forta, deblocand
impulsurile comanda ale tiristoarelor.
La oprire, blocheaza din nou impulsurile de comanda.
E o rezolvare eficienta a problemelor de regim tranzitoriu, care se practica in multe echipamente industriale.
Pentru comanda nu se folosesc direct impulsurile asa cum le livreaza BAA145, ci trenuri de impulsuri generate de un oscilator, care chopeaza impulsurile date de BAA145.
Oscilatorul e un astabil cu tranzistoare bipolare. La fel de bine se pot folosi oscilatoare cu circuite integrate (555, circuite CMOS, etc.).
La oprire, blocheaza din nou impulsurile de comanda.
E o rezolvare eficienta a problemelor de regim tranzitoriu, care se practica in multe echipamente industriale.
Pentru comanda nu se folosesc direct impulsurile asa cum le livreaza BAA145, ci trenuri de impulsuri generate de un oscilator, care chopeaza impulsurile date de BAA145.
Oscilatorul e un astabil cu tranzistoare bipolare. La fel de bine se pot folosi oscilatoare cu circuite integrate (555, circuite CMOS, etc.).

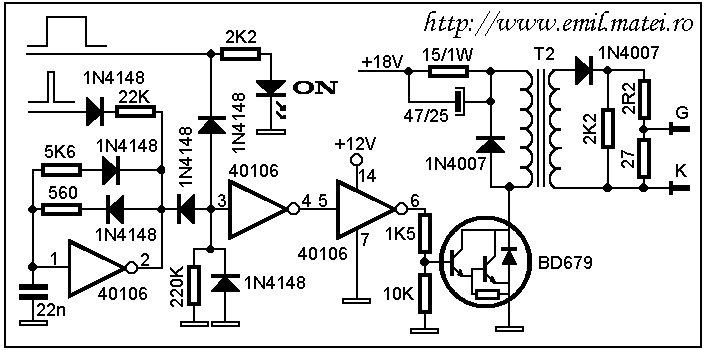

Acelasi procedeu, comanda cu trenuri de impulsuri, foloseste si un montaj
prezentat pe acest site, in articolul "Circuite cu tiristoare in echipamente de sudare
electrica prin presiune" O parte din din schema, redesenata pentru a evidentia
circuitele mentionate, este urmatoarea:
Dupa cum se vede in schema de mai sus, trenurile de impulsuri sunt generate
de un inversor CMOS de tip 40106, perioada semnalului generat la pinul 2 fiind
de circa 100 microsecunde (ceea ce inseamna o frecventa de 10KHz). Impulsurile au
latime de 10 microsecunde. Transformatorul de impuls e pe miez de tole de ferosiliciu de 1cmp iar infasurarile
au cate 100spire de 0.3mm CuET2, izolate corespunzator cu folii din din novolit
(carton presat cu folie poliesterica).
Urmatorul dispozitiv de comanda pe grila trifazat, destinat comenzii unei punti cu tiristoare,
utilizeaza circuite SI cu diode, realizand astfel logica de comanda multipla a unui tiristor
cand acesta se afla in conductie) ori de cate ori se comanda un alt tiristor inseriat
cu acesta, evitandu-se iesirea sa din conductie datorita procesului tranzitoriu ce poate avea loc
la comutarea curentului dintr-o ramura a convertorului in alta.
O descriere amanuntita se gaseste pe pagina http://stud.usv.ro/~cristinam/pagini/l7.htm
O descriere amanuntita se gaseste pe pagina http://stud.usv.ro/~cristinam/pagini/l7.htm
Acelasi procedeu se poate vedea intr-un redresor comandat din componenta unui aparat industrial
(SU-1000, Uz. Electrotehnica), impulsurile pentru cele 6 tiristoare sunt trimise la amplificatoarele
de impulsuri printr-o retea de diode plasate la iesirile integratelor. Sunt aplicate trenuri de impulsuri generate
de un astabil, care sunt active la cuplarea unui releu in modul descris anterior.
Oscilatorul cu tranzistoarele P10 si P11 inclus in schema de mai sus, un circuit
basculant astabil care furnizeaza trenurile de impulsuri, este cel din schema urmatoare:
Semnalele rezultate dupa reteaua de de diode sunt amplificate prin intermediul a
6 circuite cu cate doua tranzistoare bipolare si sunt aplicate apoi pe infasurarile
primare ale celor 6 transformatoare de impuls prin care semnalele se trimit in portile
tiristoarelor:
