Circuite cu tiristoare in echipamente de sudare electrica prin presiune
Using thyristor circuits by the electric spotweld equipments

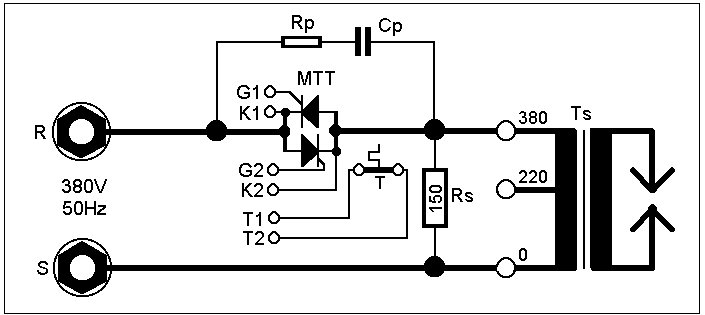

Scheme tipica - forta.

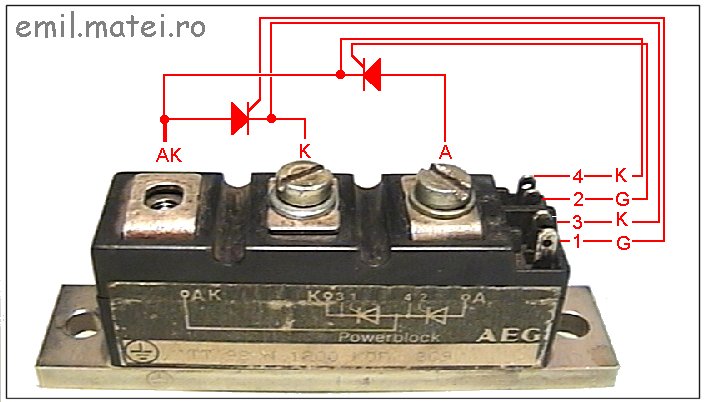

Powerblock AEG tip TT98N1200KOF.

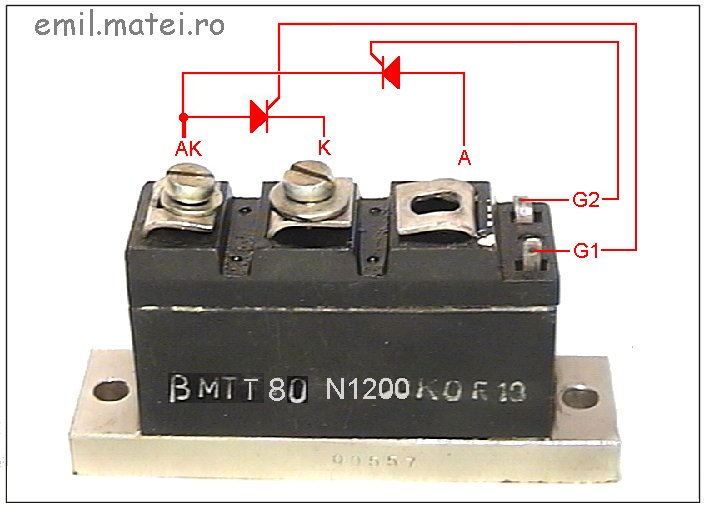

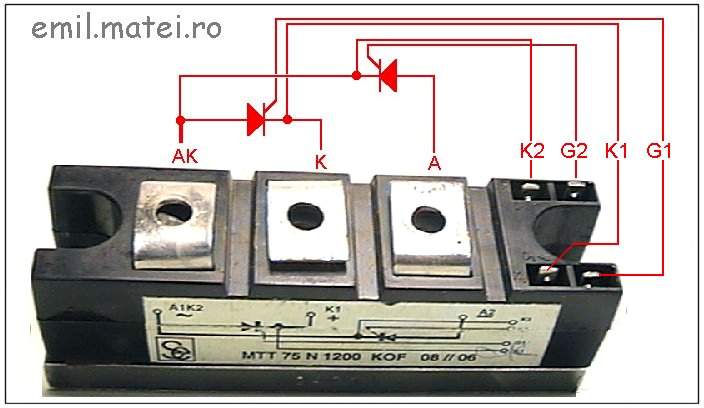

Modulul compact tiristor-tiristor de tip MTT80N1200 in capsula M80-26, s-a fabricat la IPRS Baneasa. Capsula realizata din masa plastica asigura protectia mecanica si climatica a ansamblului. Placa de baza (radiator), din cupru, are rolul de suprafata de montare a modulului pe corpul de racire. Pentru un bun transfer termic radiatorul (placa de baza) are un inalt grad de finisare (planeitate si rugozitate de circa 15 microni, care trebuie asigurate si pe corpul de racire (radiatorul extern).

Valori limita absoluta:
  • Tensiune de varf repetitiva in stare blocata ... 1200V
  • Curent eficace in stare de conductie ... 150A
  • Curent mediu in stare de conductie (tc=85C) ... 80A
  • Curent de suprasarcina accidentala in stare de conductie (t=10ms) = 2.1kA (45C); 1.8kA (125C)
  • Integrala de curent (t=10ms) ... 11300A2s (45C); 8500A2s (125C)
  • Viteza critica de crestere a curentului in stare de conductie f=50Hz; ITM=200A; Generator de comanda: VL=10V; IGM=0.8A; tr=sub 1us ... 150A/us
  • Viteza critica de crestere a tensiunii de blocare VD=0.67VDRM; 125C; poarta in gol ... C:400-F:1000V/us
Valori caracteristice:
  • Tensiune in stare de conductie (IT=200A, 25C) ... 2V
  • Tensiune de prag in stare de conductie (125C) ... 1.15V
  • Rezistenta aparenta in stare de conductie (125C) ... 3.2 miliohm
  • Tensiune de amorsare pe poarta (25C; VD=6V; RA=5 Ohm) ... 2V
  • Curent de amorsare pe poarta (25C; VD=6V; RA=5 Ohm) ... max 200mA
  • Tensiune de neamorsare pe poarta (25C; VD=0.5VDRM) ... min 0.2V
  • Curentul de mentinere (VD=6V; RA=5 Ohm; 25C) ... max 200mA
  • Curentul de acrosaj (VD=6V; RGC=10 Ohm; 25C; Generator de comanda: IGM=0.8A; tr=1us; tc=20us) ... max 600mA

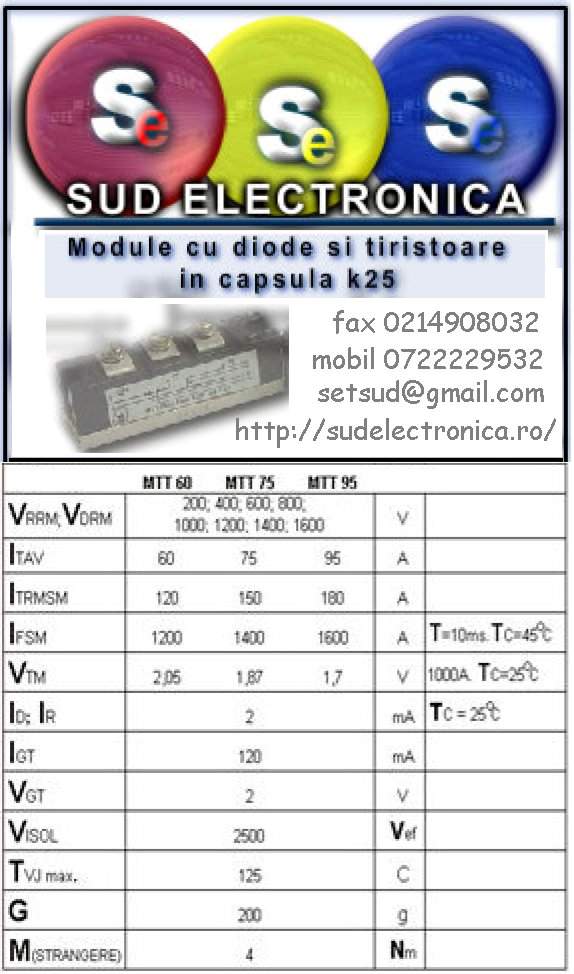

In Romania se mai produc componente pentru electronica de putere, cum sunt si modulele compacte tiristor-tiristor.

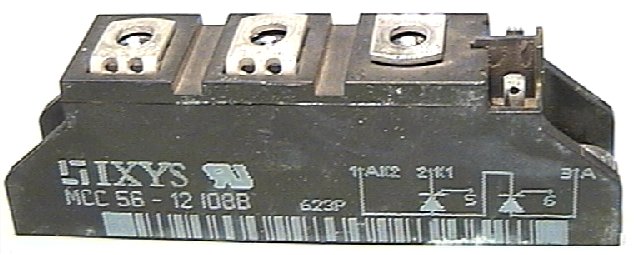

Powerblock IXYS, de tip MCC56:
Modulele compacte tiristor-tiristor prezentate mai sus, au in componenta tiristoare normale (N), fiind proiectate pentru functionarea la frecventa retelei (40-60Hz), cu stingere naturala, de aceea nu e garantat timpul de dezamorsare prin comutarea circuitului (tq), datele de catalog indicand numai domeniul tipic de valori ale acestui parametru. Schema de comanda a modulului tiristor- tiristor, cu transformator de impuls.

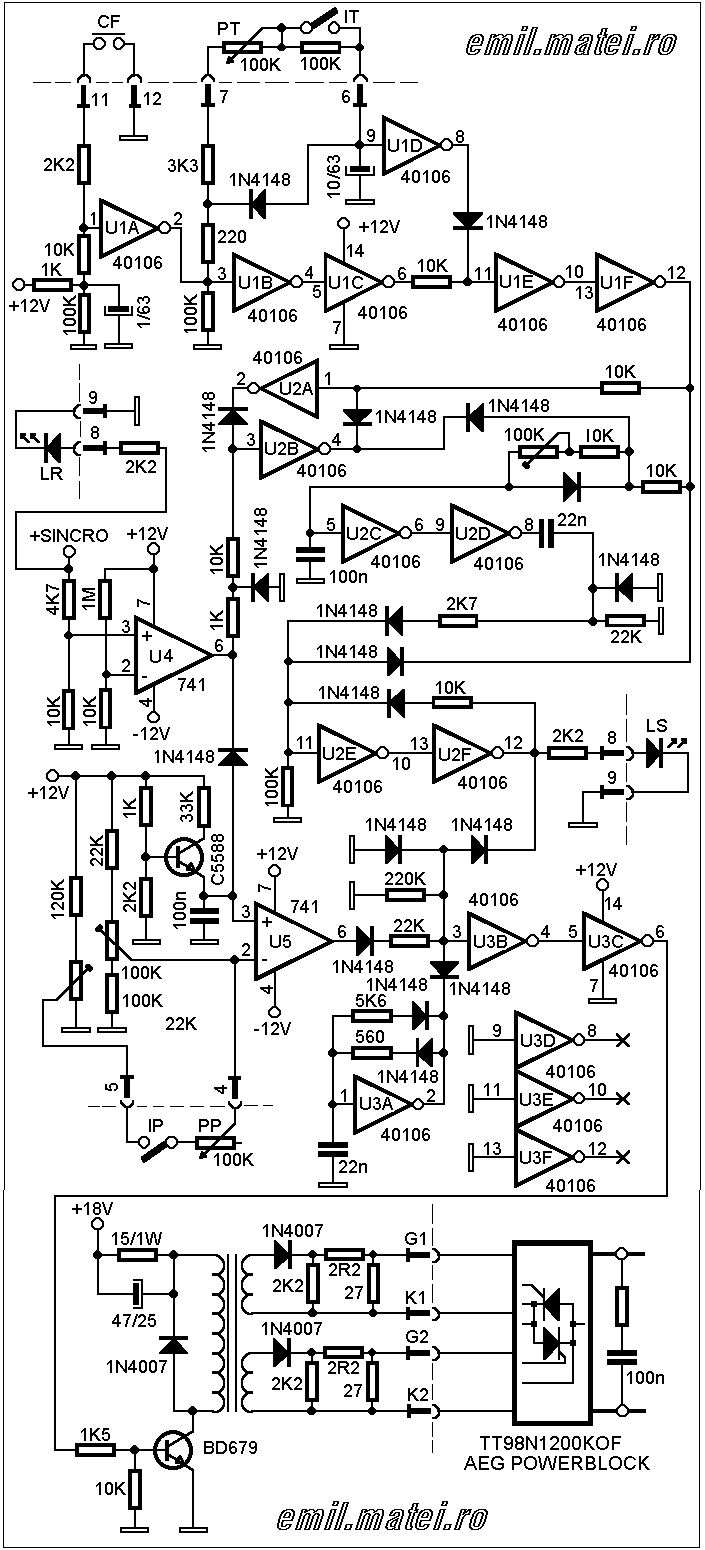

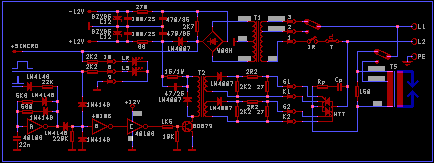

Schema controller:

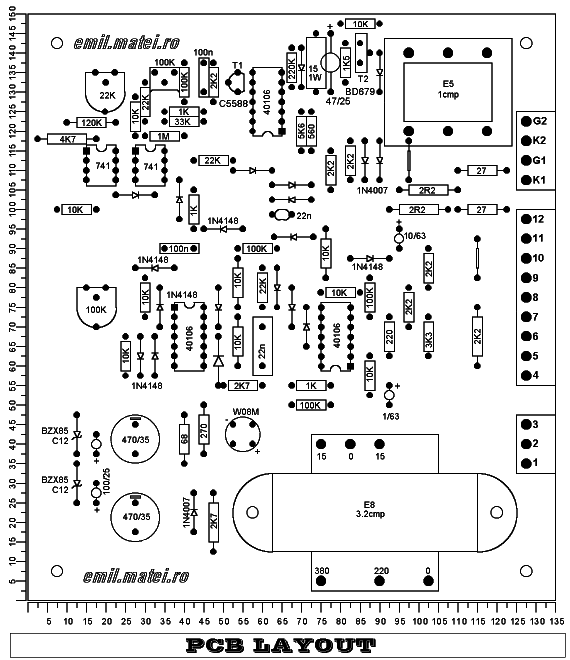

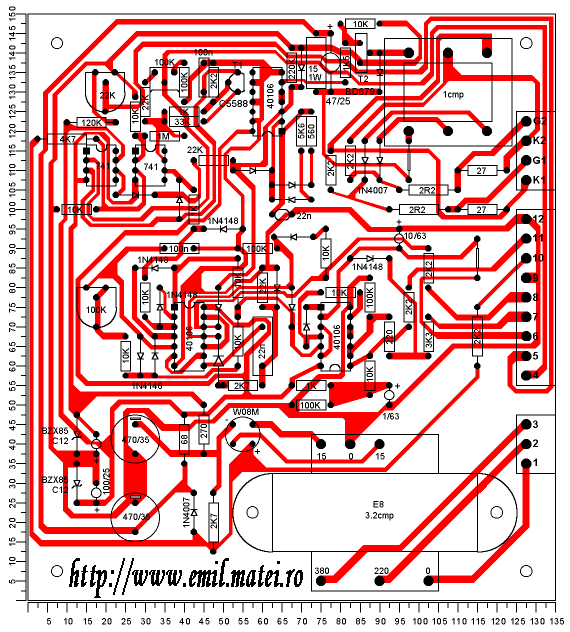

Placa imprimata control masina de sudat in puncte - Amplasare componente


Placa imprimata comanda masina de sudat in puncte - Amplasare componente
Placa imprimata control masina de sudat in puncte - Fata cu componente


Placa imprimata comanda masina de sudat in puncte - Fata cu componente
Separarea galvanica intre partea de forta si partea de comanda se face cu un transformator de impuls, comandat de catre un tranzistor darlington BD679, ale carui date de catalog sunt prezentate in continuare:

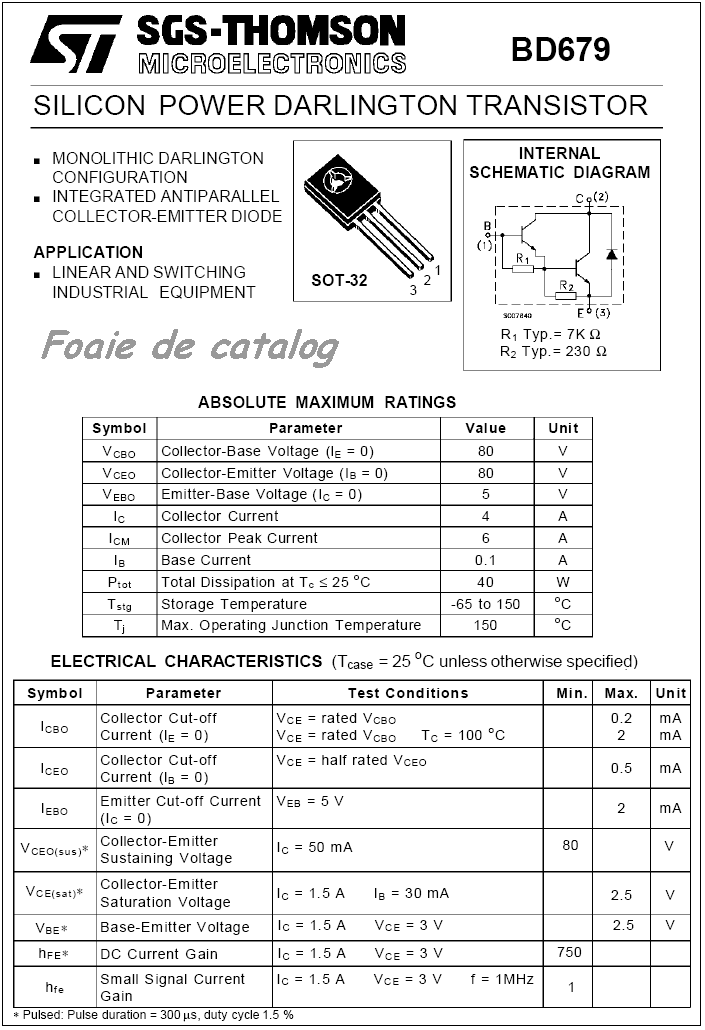

Foaie de catalog tranzistor BD679

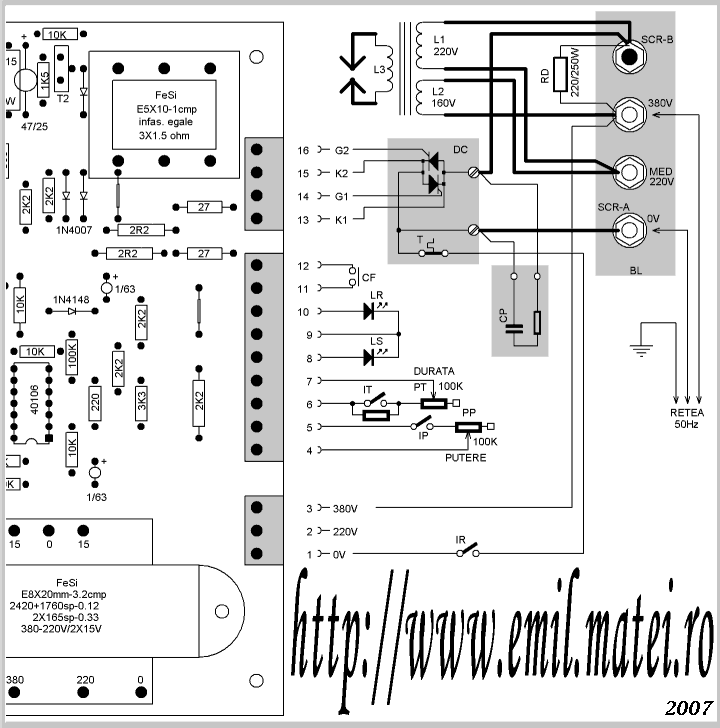

Detalii circuite de forta si conexiuni cu PCB control:

Conexiuni PCB control

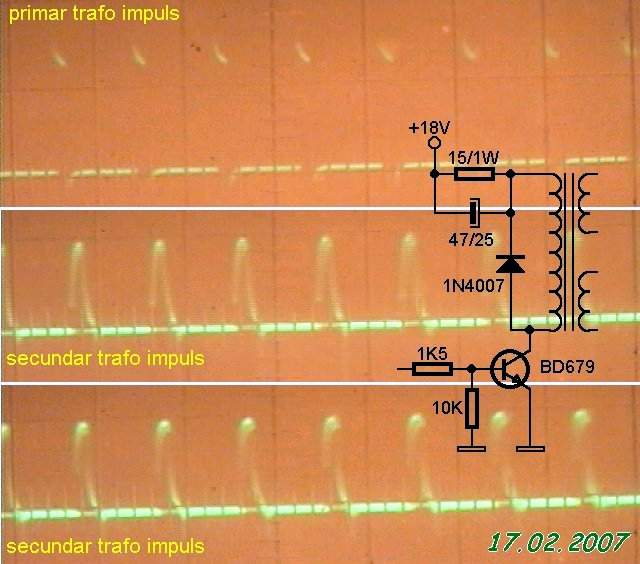

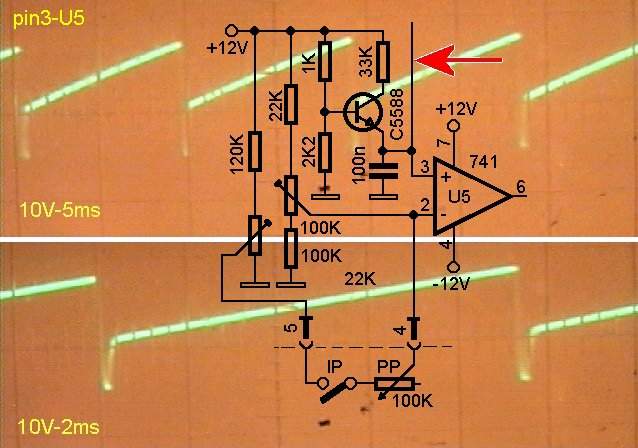

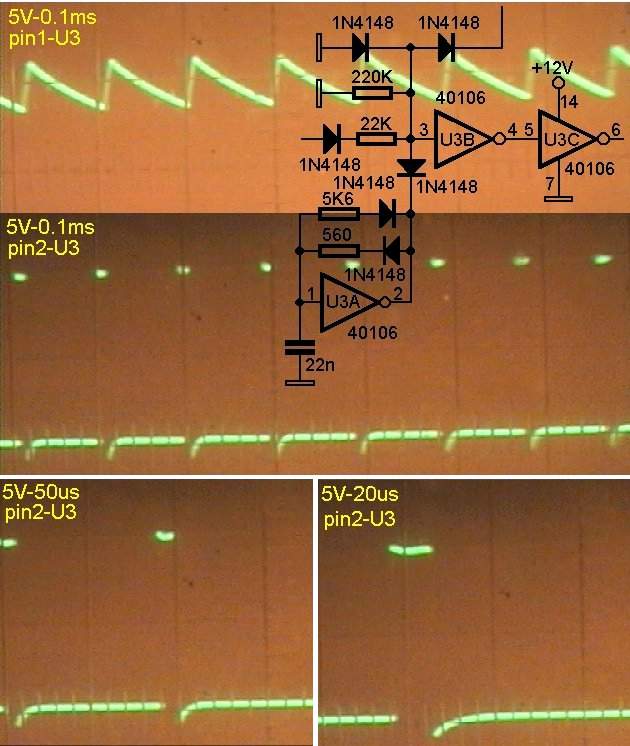

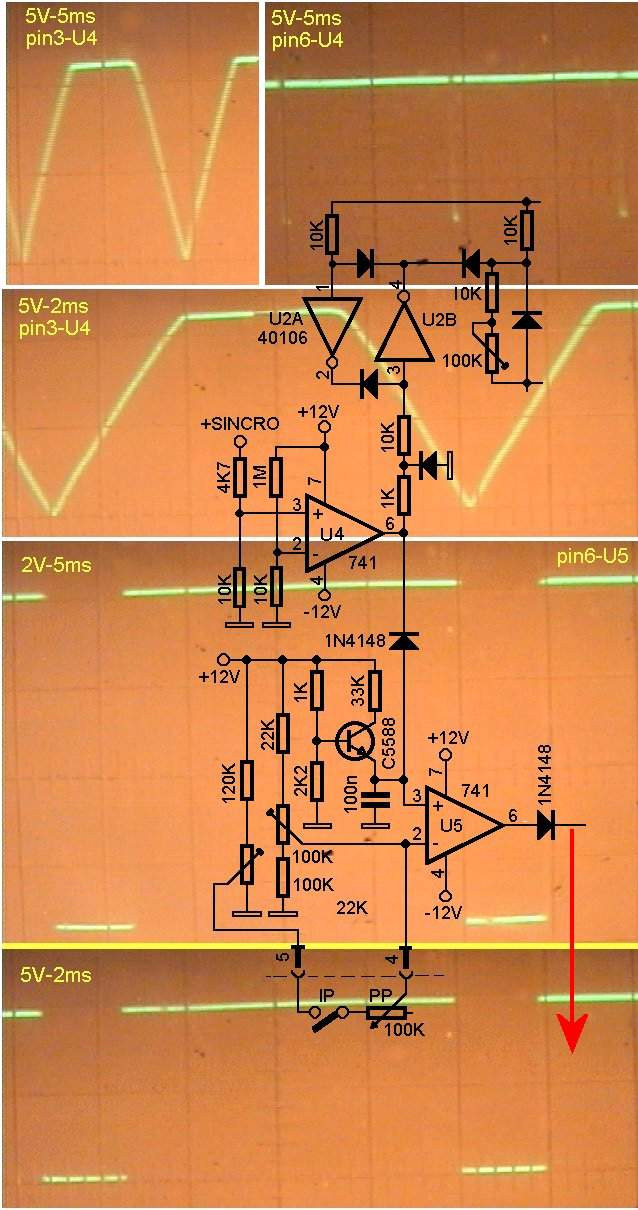

Dispozitiv de comanda pe grila - forme de unda vizualizate cu osciloscop E0102:
Forme de unda vizualizate pe osciloscop
Forme de unda vizualizate pe osciloscop
Forme de unda vizualizate pe osciloscop
Forme de unda vizualizate pe osciloscop

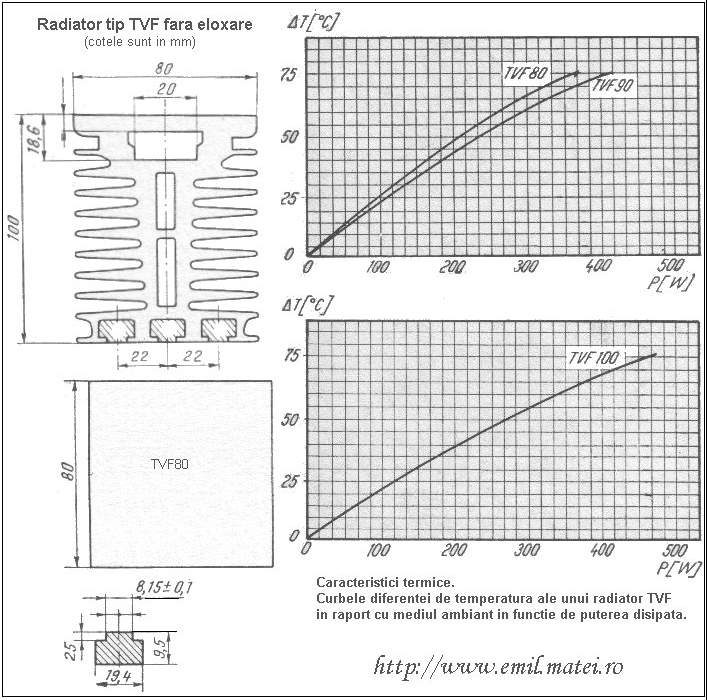

Radiator cu racire fortata tip TVF

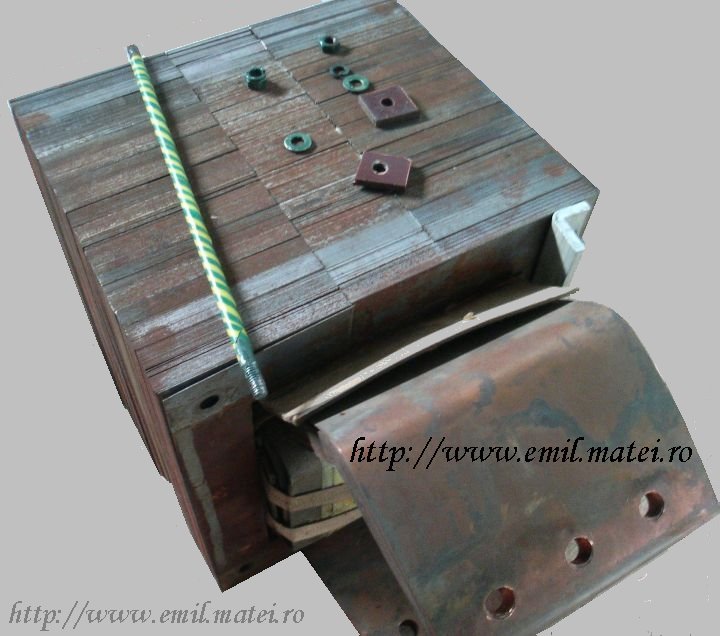

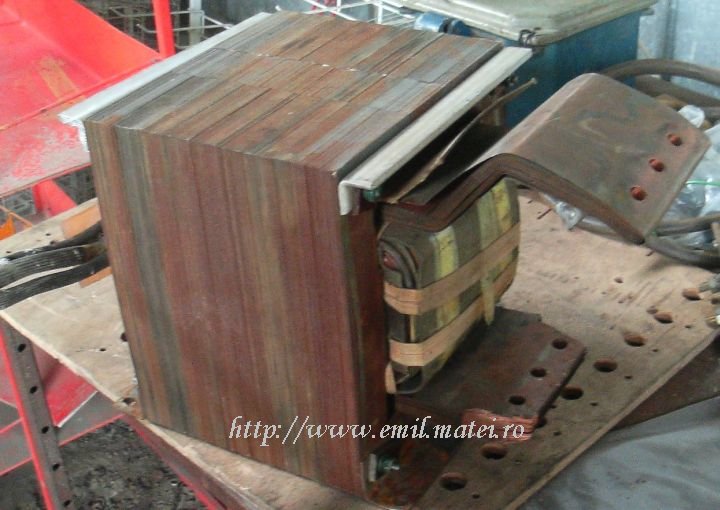

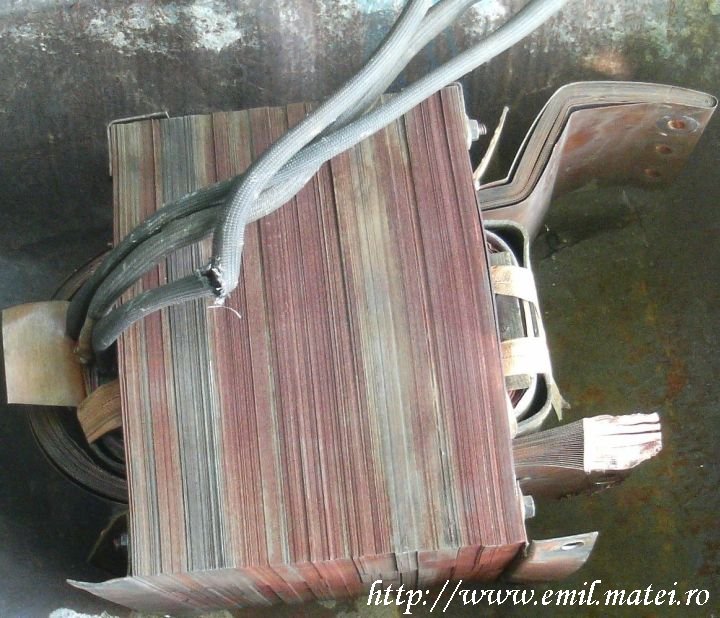

Transformatorul de sudura in puncte:
Transformatorul de sudura in puncte
Transformatorul de sudura in puncte
Transformatorul de sudura in puncte

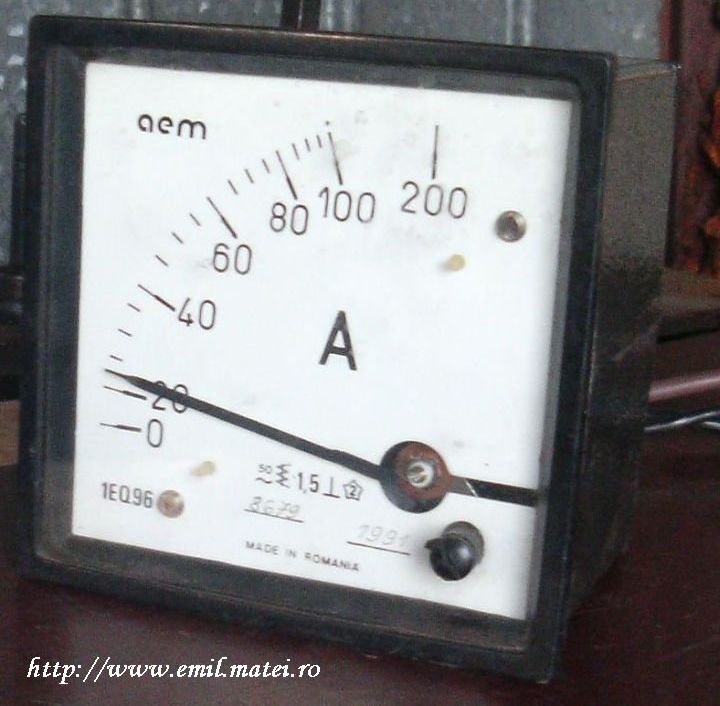

Masurarea curentului in primar, cu secundarul in gol:
Curent primar transformator de sudare in puncte
