(Simulare in Multisim 11).
Date: 12.11.2012 21:17
From: Costy Fera, Slatina
Subject: Softstart cu mosfet pentru becuri incandescente / halogeni - simularea functionarii schemei
Mesaj: Am realizat simularea schemei imbunatatita cu mosfet in multisim 11. Daca doriti niste screenshoturi cu ceva rezultate va pot trimite niste screenshoturi.
Nota:

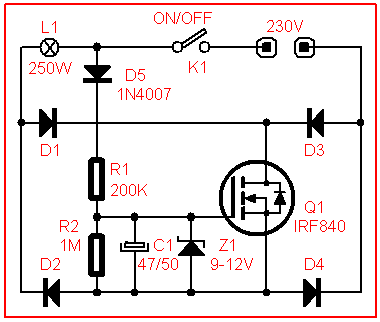

Schema la care se refera simularea, este prezenta pe acest website, fiind inclusa in articolul Comanda becurilor de iluminat incandescente.
Date: 14.11.2012 19:53
From: Costy Fera, Slatina
Subject: Softstart cu mosfet pentru becuri incandescente / halogeni - simularea functionarii schemei
Mesaj:
Cam asa arata 2 oscilograme ce m-au interesat pe mine:

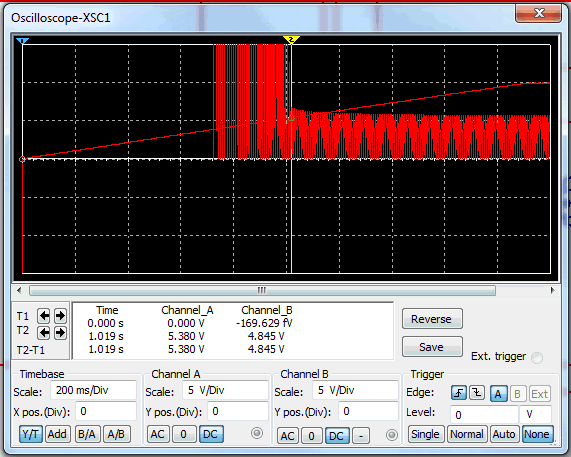

Trasa ce iese din grafic este tensiunea drena sursa si am aratat timpul pana cand ea scade la val minima.
Trasa 2 este tensiunea pe grila .

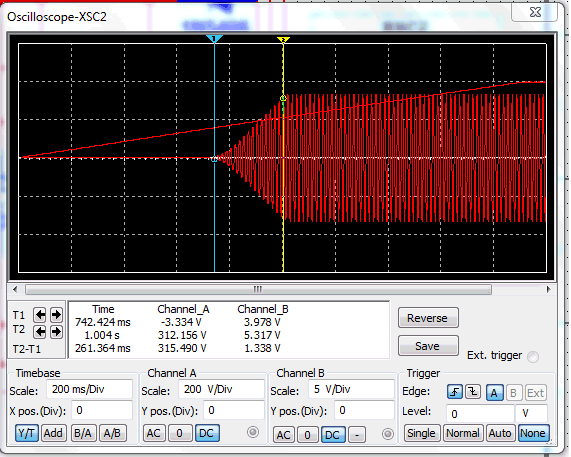

Una din trase este din nou tensiunea pe grila iar cealalta este tensiunea pe sarcina. si timpul de deschidere de appx 250ms
Datele : tensiune alimentare 240Vca Sarcina 50ohm(nu se modifica , de aceea si tensiunea D-S este asa mare)
De asemenea am modificat condensatorul din grila la 100uF pt a mari timpul de deschidere la appx 250ms.
(punte semicomandata cu tiristoare)
Date: 20.07.2011 10:17
From: Florin Predut, Craiova
Subject: Masina de tiparit Rotaprint R50/70

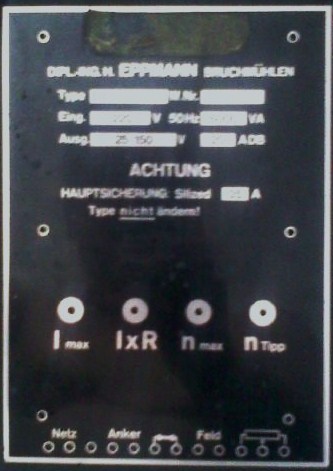

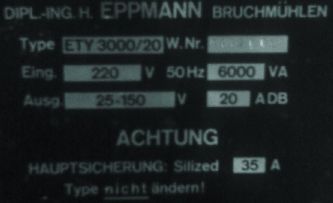

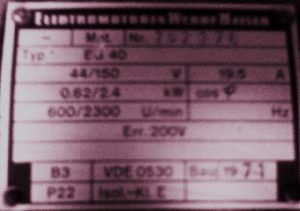

Variator ETY3000/20
Defectiune:
Lipsa control viteza.

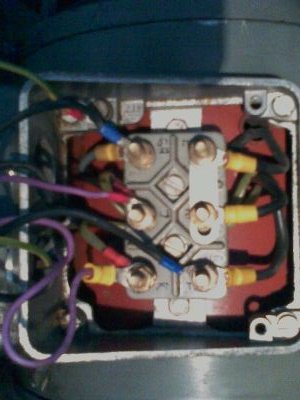

In lipsa documentatiei, se face releveul modulelor existente, astfel incat sa rezulte schema electrica de principiu.
(Foto: Florin Predut)
Date: 05.04.2010 19:16
From: Nicolae Pop
Subject: Suport contacte cama MAVO-35
Mesaj:
Salut!
Pe siteul tau am gasit informatii utile pentru depanarea Mavo 35. S-a sfaramat suportul
de plastic al contactelor actionate prin cama.
Multumesc.
Mult succes,
Pop_Nick
Desen primit de la Nicolae Pop (refacut si inlocuit suport deteriorat):
(punte complet comandata)
Date: 16.05.2007 14:59
From: Balaban Ionel
Subject: Redresor trifazat
Mesaj:
Salut!
Cineva era interesat de o schema de fazare a unei punti trifazate.
In " attach" (orcad) trimit ceva ce poate este de ajutor.
pt. fazare se urmareste imp.de grila pe osciloscop in faza cu tensiunea de sincronizare
pe tiristor rind pe rind , ceilalti avand grilele scoase, urmarind ca deschiderea lor
sa corespunda locului din punte.
ATTACHMENT - SCHEMA 1 - Redresor trifazat in punte complet comandata, cu tiristoare
-
ATTACHMENT - SCHEMA 2 - Redresor trifazat in punte complet comandata, cu tiristoare
