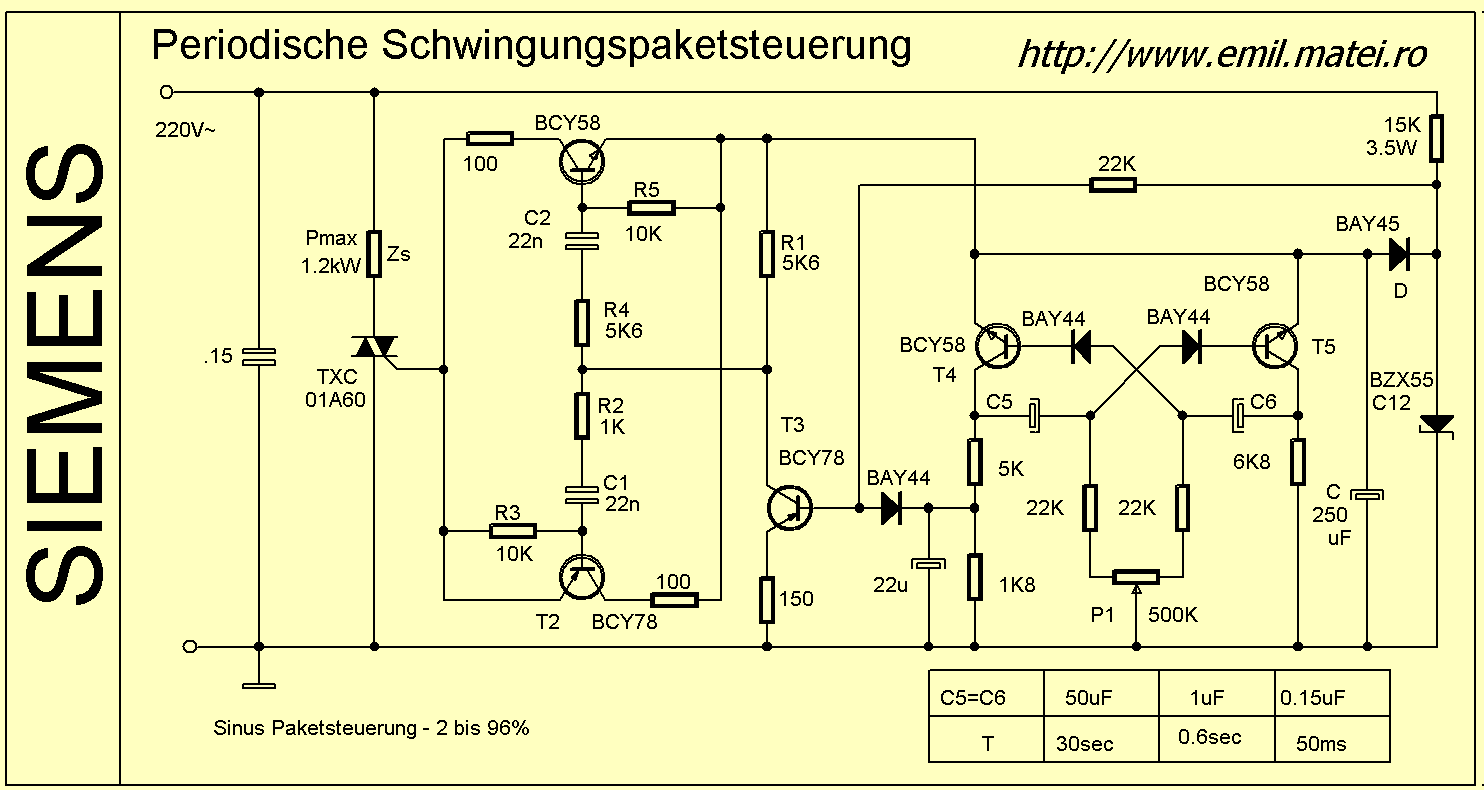

Triac zero voltage switch
Pe dioda zenner rezulta, prin limitarea tensiunii retelei, o tensiune de forma trapezoidala
in timpul alternantelor negative. Prin dioda D se incarca condensatorul C care mentine o
tensiune practic constanta, de 12V de alimentare a circuitului.
Cand tensiunea retelei cade la zero, T3 poate iesi din saturatie si atunci T2 primeste prin R1R2 si circuitul de derivare C1R3 un impuls negativ pe baza.
T2 conduce scurt timp si prin el triacul primeste comanda de amorsare de la tensiunea de -12V, in momentul inceperii alternantei pozitive.
In timpul impulsului C2 se descarca, asa incat atunci cand incepe
urmatoarea alternanta negativa si T3 se satureaza, T1 primeste prin T3, R4 si circuitul de derivare C2R5 un impuls de comanda.
Triacul va conduce deci un numar intreg de perioade, in consecinta curentul prin sarcina va avea componenta continua nula.
Astabilul cu T4 si T5 satureaza intermitent pe T3, deci triacul va conduce trenuri de perioade intregi ale tensiunii de retea. Desigur, in locul CBA se poate conecta alt circuit de comanda, conform necesitatilor.
