Sistem de reglare automata a turatiei motorului serie de curent alternativ monofazat
Automatic speed control

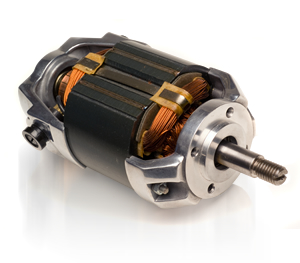

First Known Use of UNIVERSAL MOTOR
1925
Automatic speed control
Pentru a intruni cerintele de compatibilitate electromagnetica, este de dorit ca
variatoarele de putere cu control de faza, cum sunt si cele prezentate in continuare,
sa se alimenteze la retea prin intermediul unor filtre, dimensionate la curentul maxim
absorbit, reducandu-se astfel nivelul perturbatiilor introduse in retea la valori
acceptate de standarde.
First Known Use of UNIVERSAL MOTOR
1925
Datasheetul circuitului UAA145 se poate descarca de la:
- http://www.ortodoxism.ro/datasheets/Temic/mXyzurqs.pdf (TEMIC Semiconductors)
- http://www.adronic.de/downloads/uaa145.pdf (TEMIC Semiconductors)
- http://datasheet.digchip.com/779/779-3-161286-UAA145.pdf (TEMIC Semiconductors)
- http://www.datasheetarchive.com/pdf/3511809.pdf (Telefunken Electronic :: Integrated Circuits 1977)
- http://www.datasheetarchive.com/pdf/3511810.pdf (Telefunken Electronic :: Electronic Component Data Book 1976)
- http://www.datasheets.org.uk/pdf/3511811.pdf(ATMEL)
- http://www.datasheets.org.uk/pdf/3511812.pdf(Telefunken Electronic :: T-65-09)
- http://www.datasheets.org.uk/pdf/3511813.pdf(TEMIC Semiconductors)
- http://www.datasheet4u.com/download.php?id=544982(Telefunken Electronic :: T-65-09)
- http://www.datasheets.org.uk/UAA145-datasheet.html
- http://www.electro-tech-online.com/attachments/electronic-projects-design-ideas-reviews/2288-thyristors-control-uaa145.pdf?d=1086792926
1
O varianta cu tiristoare antiparalel
O varianta cu tiristoare antiparalel
Aplicatia se refera la reglarea turatiei unui motor serie de curent alternativ la tensiunea si frecventa retelei.
Variatoarele de curent alternativ cu control de faza se folosesc si la reglarea automata a turatiei motoarelor electrice de curent alternativ.
Variatoarele de curent alternativ cu control de faza se folosesc si la reglarea automata a turatiei motoarelor electrice de curent alternativ.
Un exemplu il reprezinta sistemul automat cu variator de curent alternativ pentru reglarea turatiei unui motor serie de
curent alternativ prezentat ca aplicatie a circuitului integrat UAA145, ca anexa la datasheetul acestui circuit de la
TELEFUNKEN Semiconductors .
2

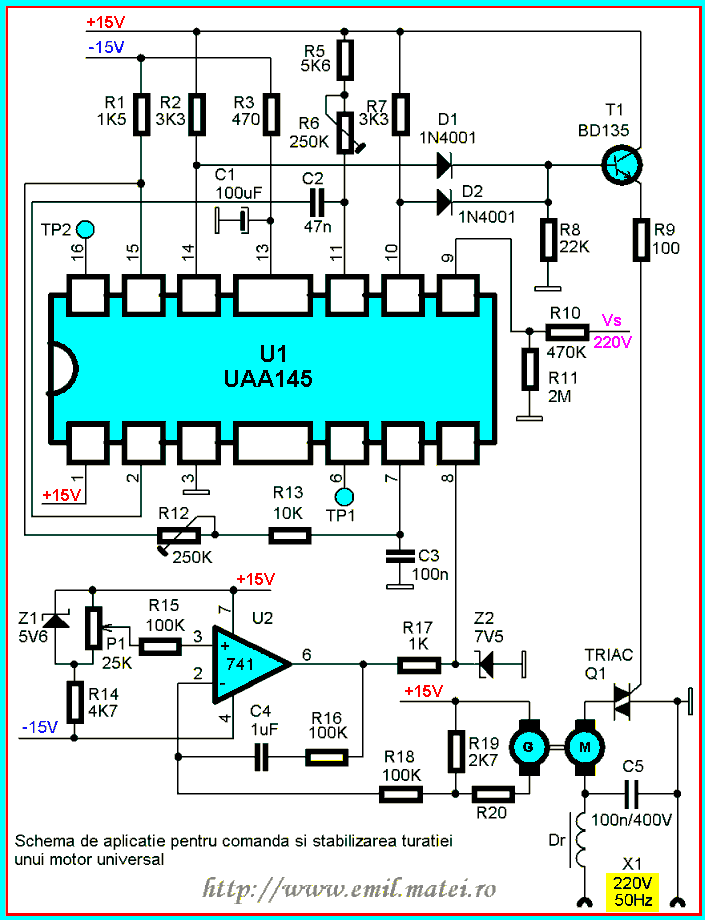

O varianta cu triac
O varianta cu triac
Traductorul de turatie este un tahogenerator antrenat de motor, tensiunea generata fiind
divizata de divizorul R19-R20 si aplicata pe intrarea inversoare a amplificatorului operational 741.
O fractiune din tensiunea diodei zener de 5.6V se aplica pe intrarea neinversoare a aceluiasi amplificator, prin potentiometrul P1.
Circuitul 741 amplifica diferenta acestor tensiuni, iar grupul C4-R16 face ca semnalul de iesire sa aiba o constanta de timp de mai multe semiperioade (C4*R16 este circa 100ms).
O fractiune din tensiunea diodei zener de 5.6V se aplica pe intrarea neinversoare a aceluiasi amplificator, prin potentiometrul P1.
Circuitul 741 amplifica diferenta acestor tensiuni, iar grupul C4-R16 face ca semnalul de iesire sa aiba o constanta de timp de mai multe semiperioade (C4*R16 este circa 100ms).
Rezistenta R20 se alege astfel ca la turatia maxima tensiunea livrata de tahogenerator sa
provoace pe R19 o tensiune maxima de 5V.
In acest mod, indiferent de pozitia cursorului potentiometrului P1, pe care e legat zenerul de 5.6V, tensiunea pe intrarea inversoare nu va putea fi niciodata depasita de tensiunea de pe intrarea neinversoare, asa ca iesirea lui 741 nu va putea trece niciodata in starea "sus", deci nu va fi permisa niciodata o tensiune maxima de comanda a triacului.
In acest mod, indiferent de pozitia cursorului potentiometrului P1, pe care e legat zenerul de 5.6V, tensiunea pe intrarea inversoare nu va putea fi niciodata depasita de tensiunea de pe intrarea neinversoare, asa ca iesirea lui 741 nu va putea trece niciodata in starea "sus", deci nu va fi permisa niciodata o tensiune maxima de comanda a triacului.
Reference:
-
Wikipedia - Electric Motor
http://en.wikipedia.org/wiki/Electric_motor - Motor Control Tutorial
Freescale Semiconductor
http://www.freescale.com/webapp/sps/site/overview.jsp?code=WBT_MOTORDCTUT_WP -
The Series A-C Motor (Universal Motor)
http://www.vias.org/kimberlyee/ee_23_08.html -
UAA145 ************
http://www.donberg.ie/descript/u/uaa_145.htm -
TAHOGENERATOR DE c.c. CU PERII TIP THG-7A Standard de firma: SF 19-1989
http://www.icpe.ro/prod/ro/19-89.html
