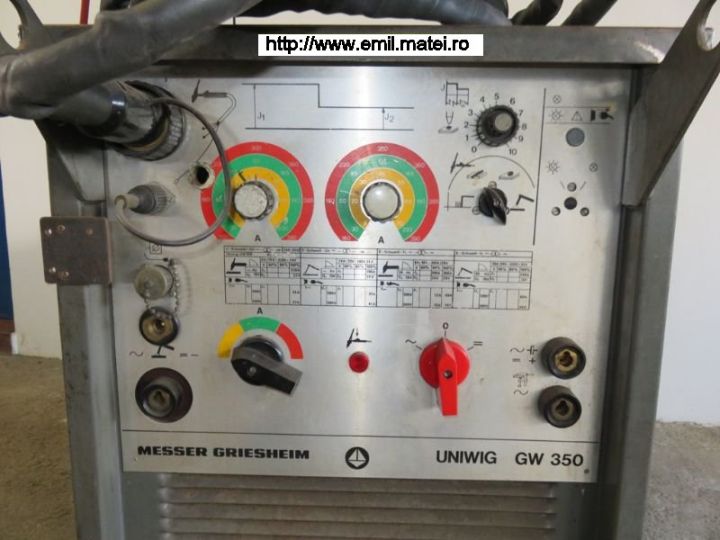

TIG welder "UNIWIG GW350"
Parametrii principali ai sursei sunt:
- Dimensiuni de gabarit = ;
- Greutate = ;
- Tensiune de intrare =
- Tensiune de iesire, mers in gol = ;
- Domenii de reglaj a curentului de sudare:
- Treapta I:
8-70A curent continuu
curent alternativ - Treapta II:
30-220A curent continuu
curent alternativ - Treapta III:
160-390A curent continuu
curent alternativ

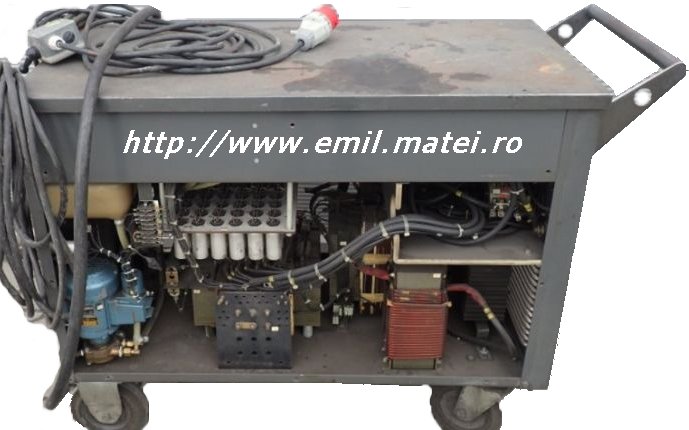

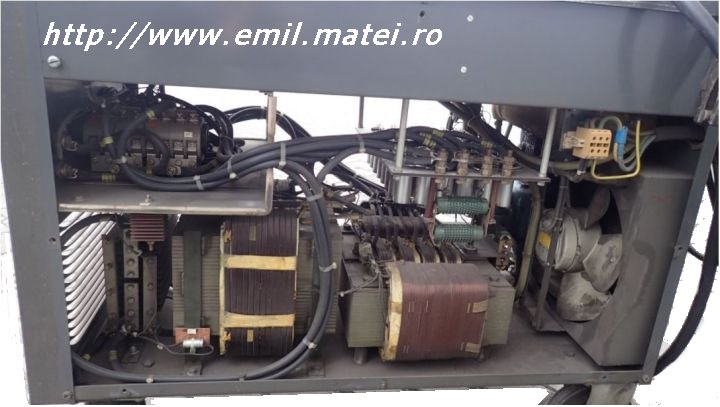

Instalatiede sudare UNIWIG GW350 - Vedere din stanga

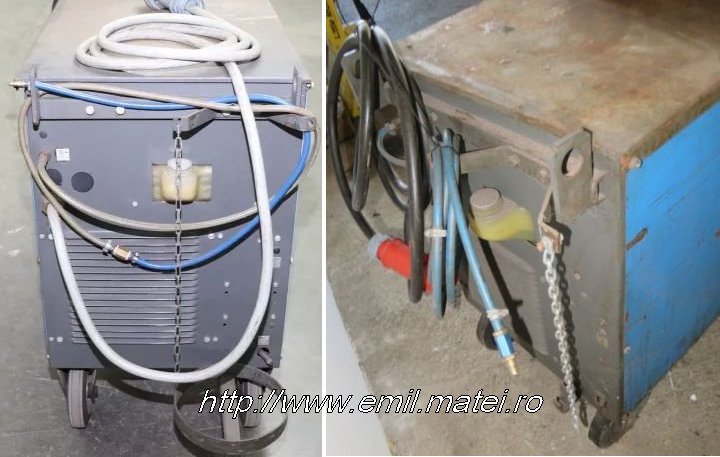

Instalatiede sudare UNIWIG GW350 - Vedere din spate

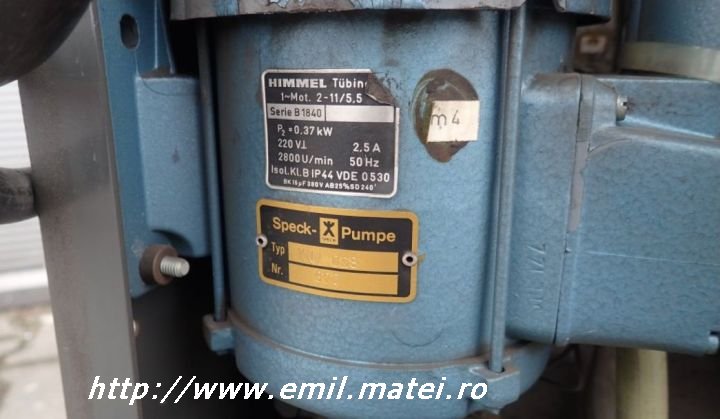

Instalatiede sudare UNIWIG GW350 - Pompa instalatiei de racire

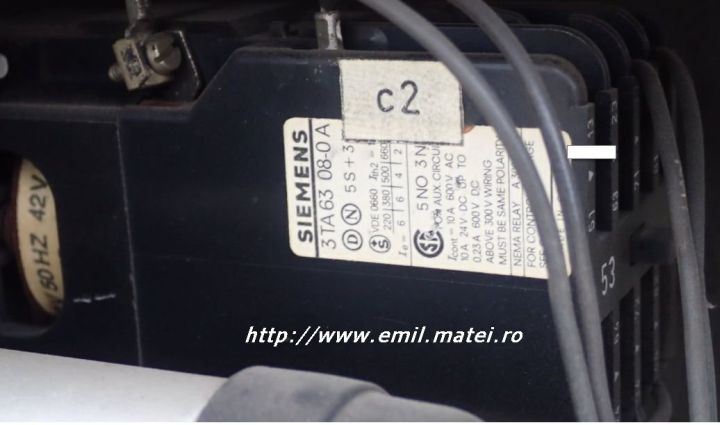

Instalatiede sudare UNIWIG GW350 - Contactorul motorului pompei instalatiei de racire

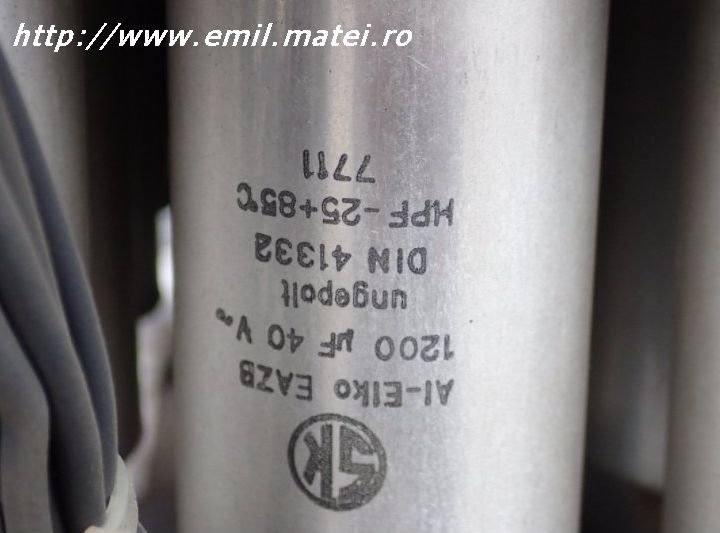

Instalatie de sudare UNIWIG GW350 - Condensator electrolitic bipolar
(Instalatia este echipata cu o baterie formata din 48 de condensatoare electrolitice nepolarizate)

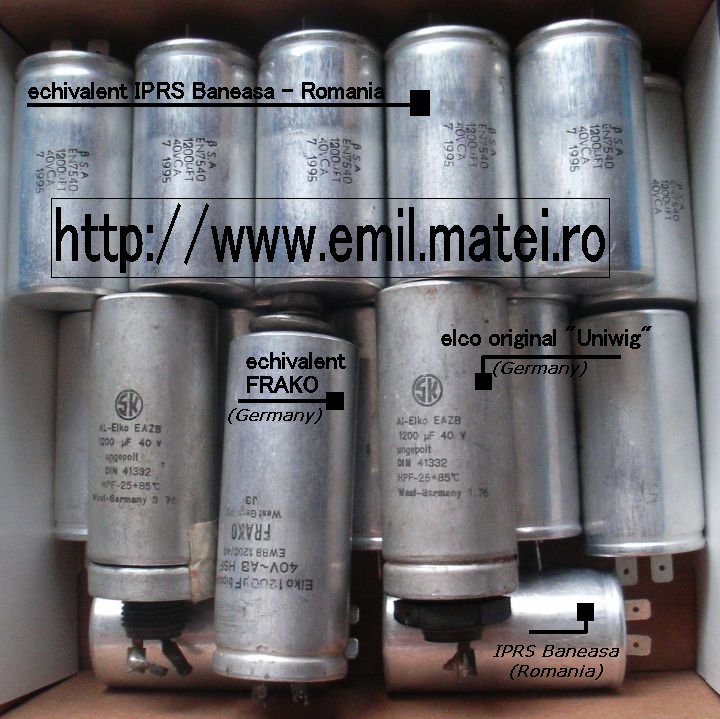

Instalatie de sudare UNIWIG GW350 - piese de schimb - condensatoare electrolitice bipolare:
- Schema electrica de forta
- Circuitele de comanda
- Functionarea comenzilor.

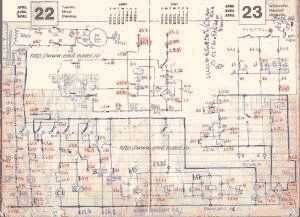

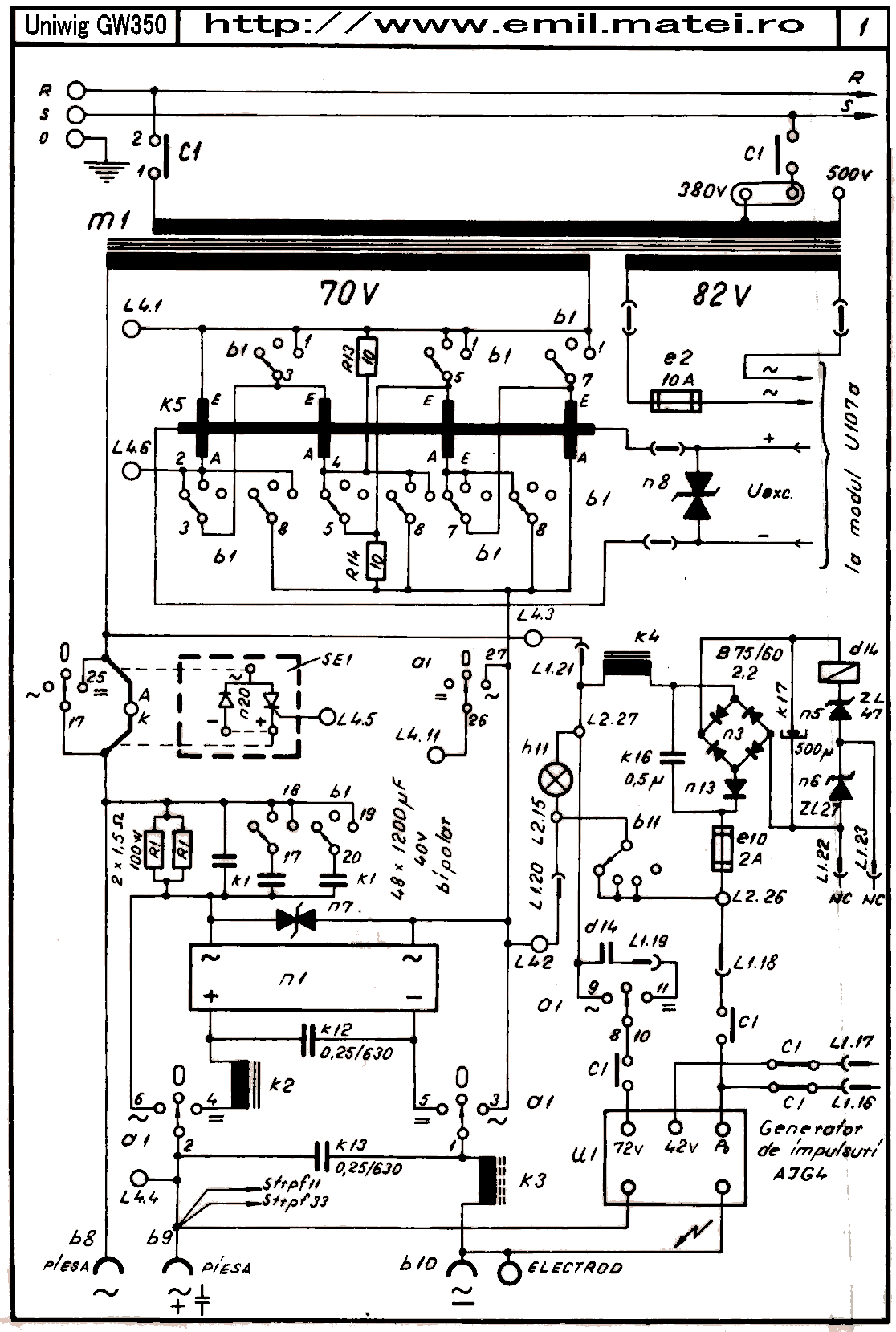

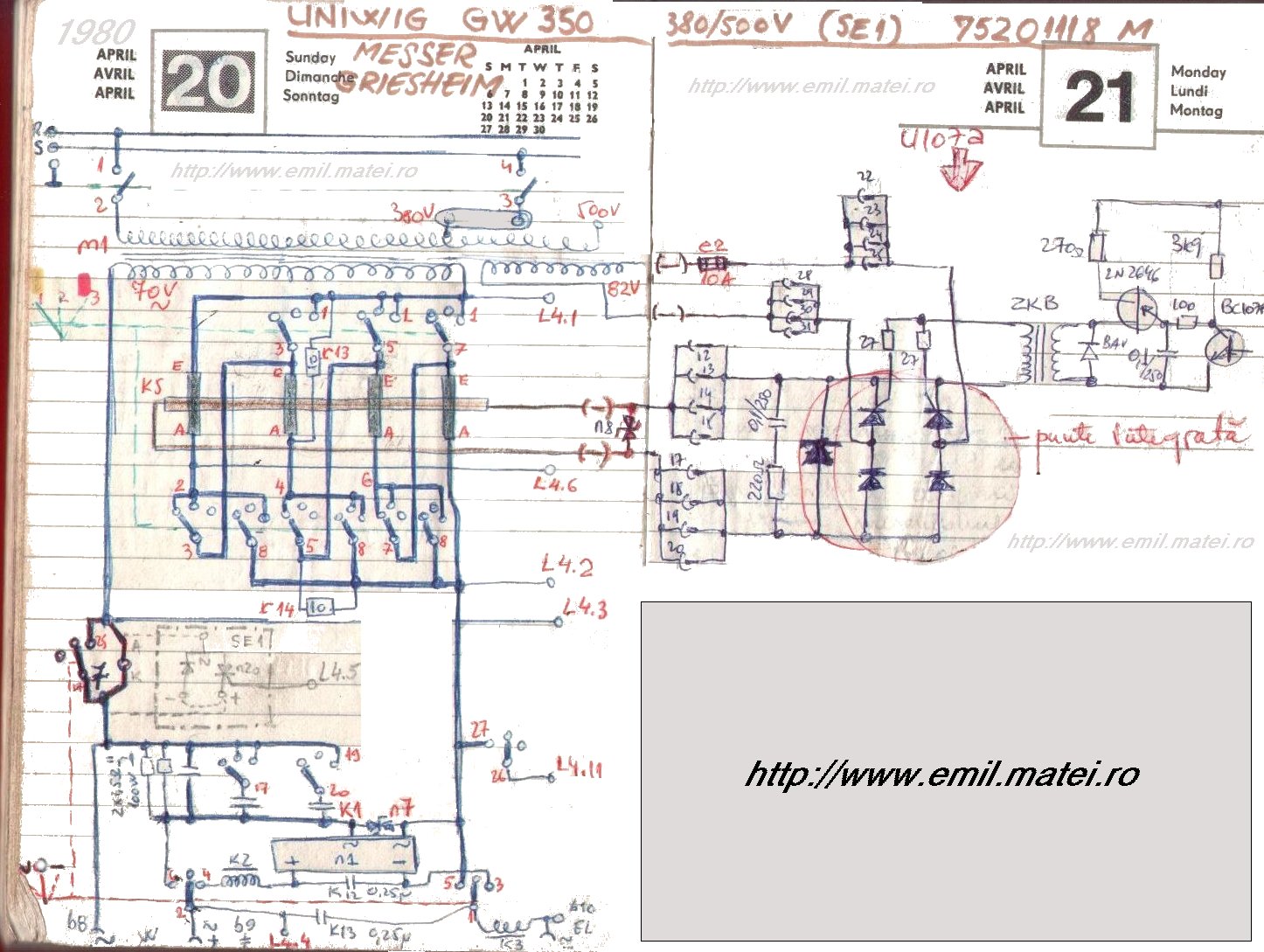

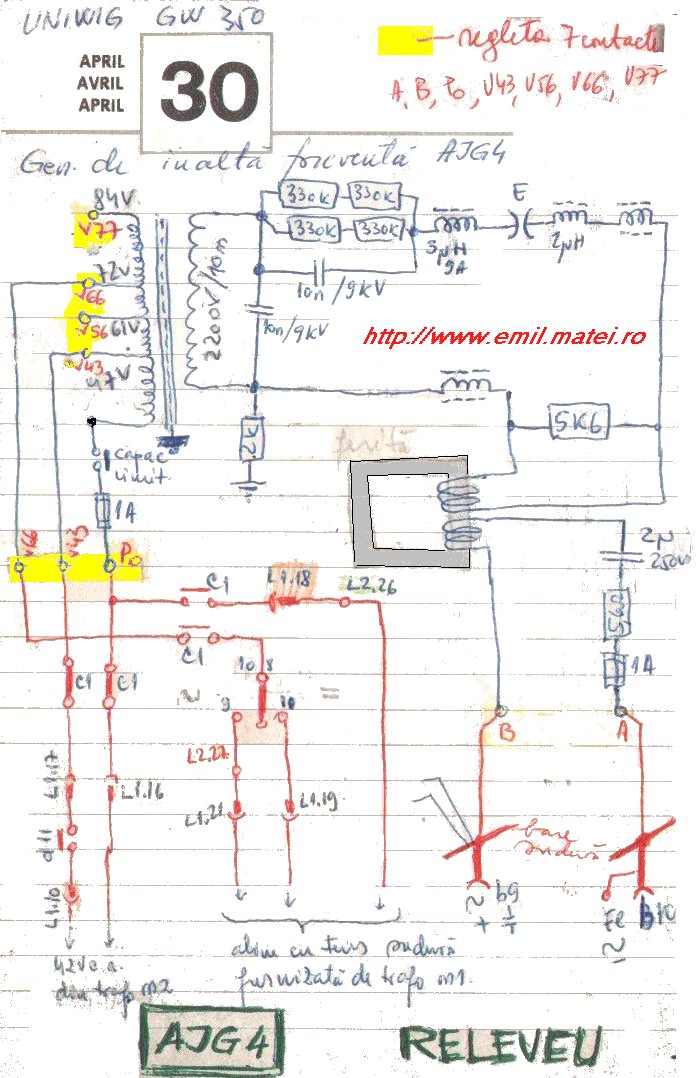

Schema electrica generala a instalatiei este prezentata in cele doua desene care urmeaza, incluzand atat schema electrica de forta cat si circuitele de comanda.

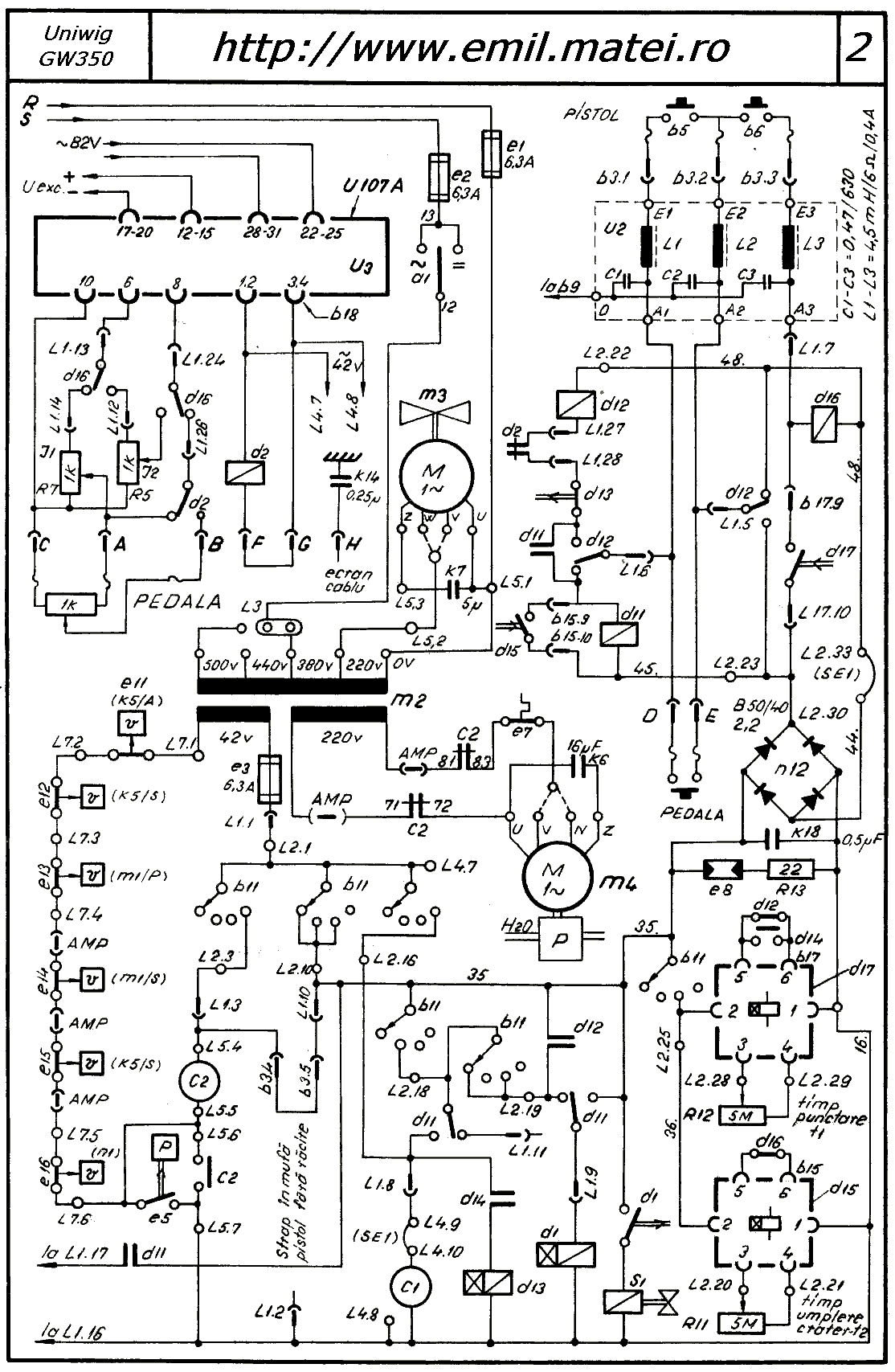

Aceleasi scheme de principiu, desenate diferit pentru facilitarea intelegerii functionarii:

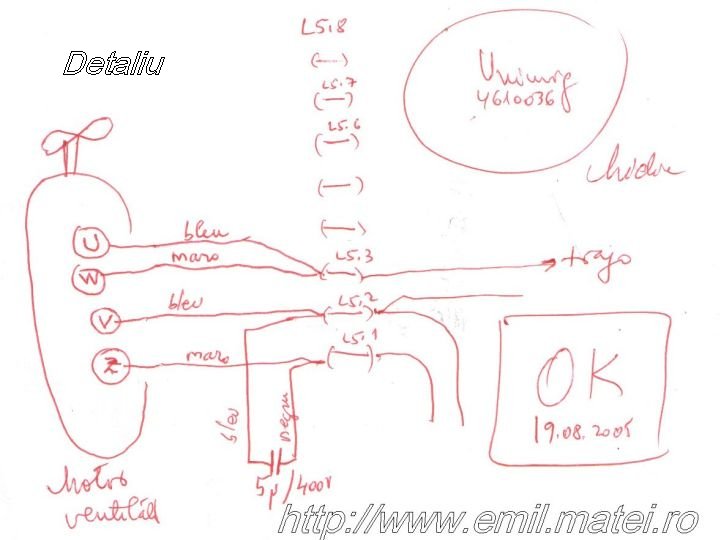

Detaliu - circuit ventilator:

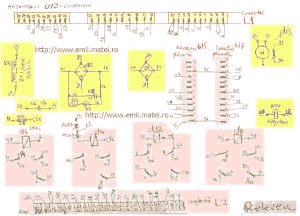

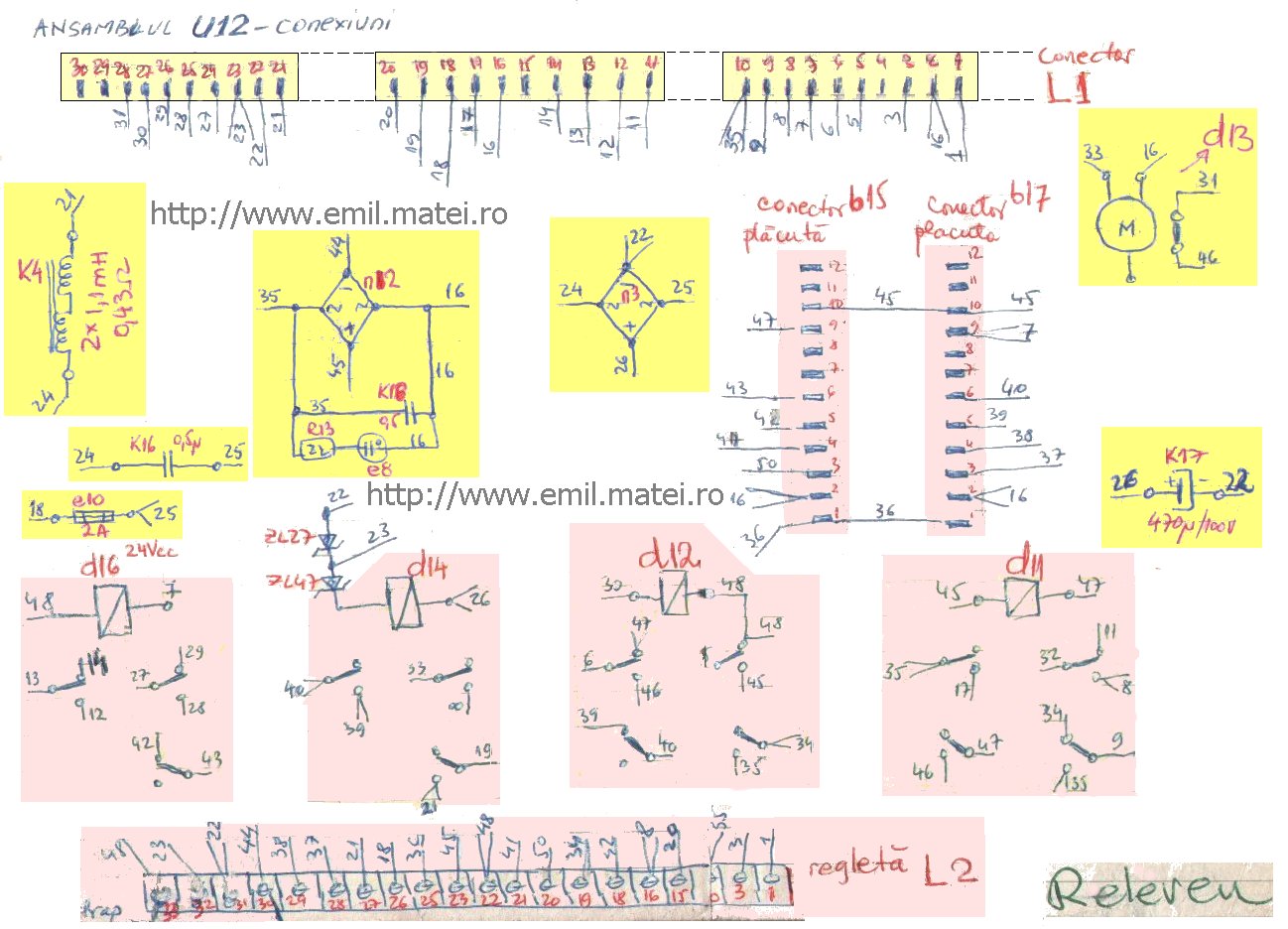

Componentele circuitelor de comanda sunt grupate pe modulul u12, constituit de un sasiu metalic debrosabil avand pe o latura 3 conectoare de cate 10 contacte (ansambu de 30 contacte notat in schema cu L1), iar pe latura opusa o regleta cu 20 contacte pe surub, ansamblu notat in schema cu L2.

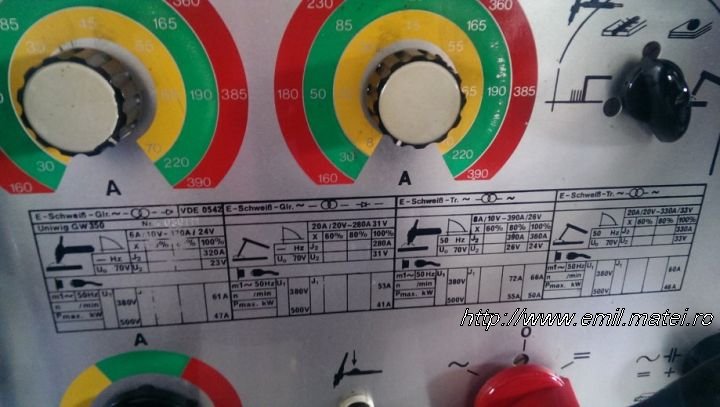

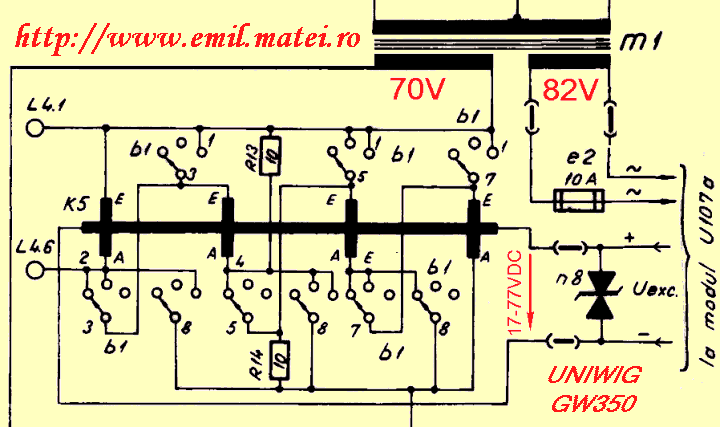

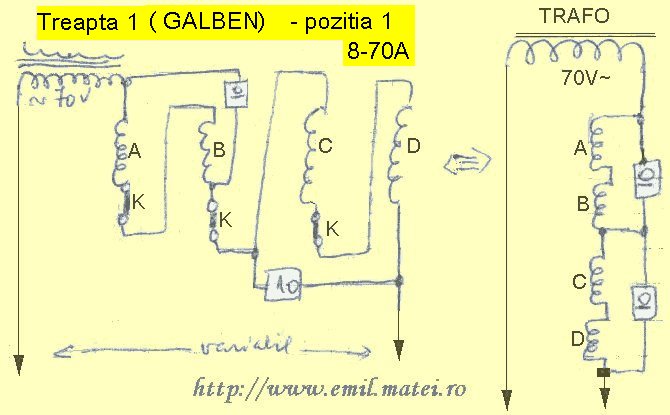

Reglajul in trepte al curentului de sudare se face prin intermediul comutatorului b1 cu trei pozitii, care stabilesc cele 3 domenii de curent:
- Treapta 1 (marcata cu culoarea galben) pentru domeniul 8-70A;

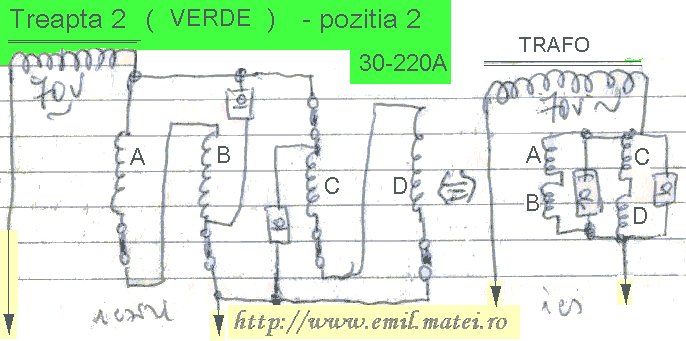

- Treapta 2 (marcata cu culoarea verde) pentru domeniul 30-220A;

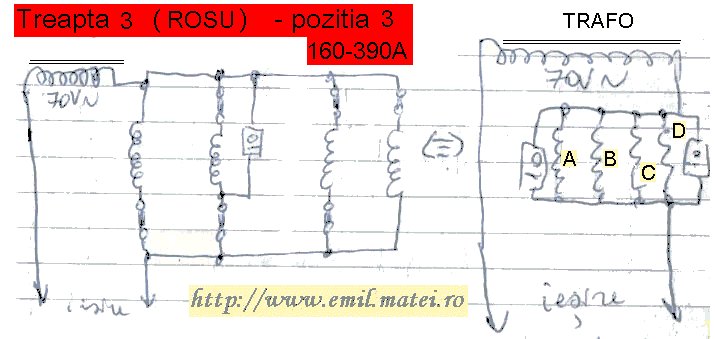

- Treapta 3 (marcata cu culoarea rosu) pentru domeniul 160-390A;

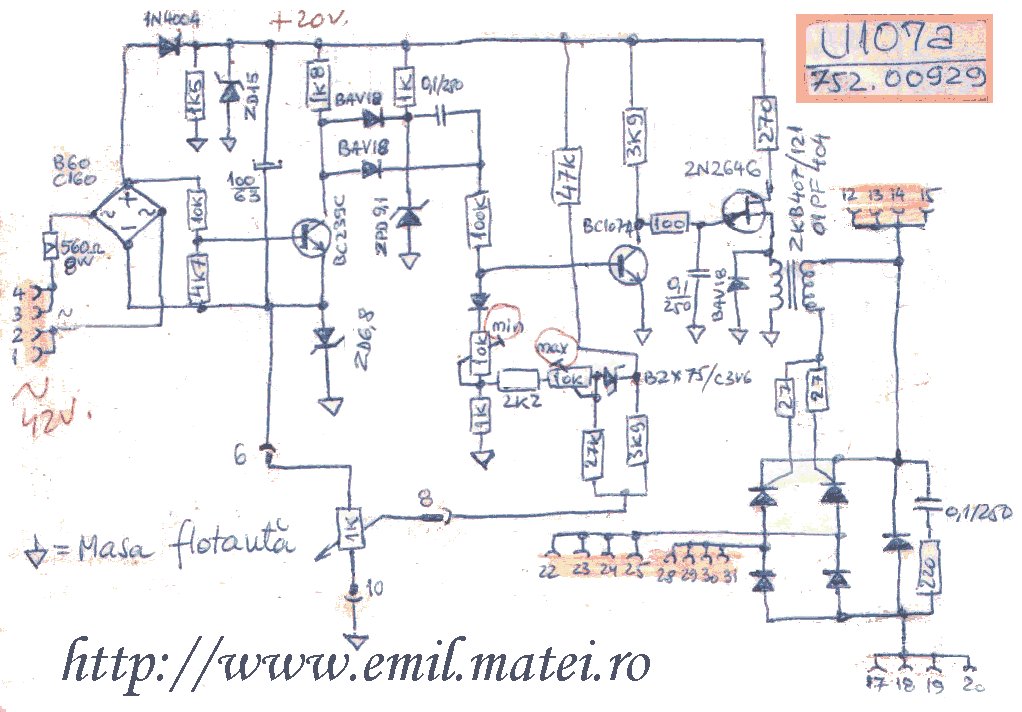

Un reglaj continuu al curentului de sudare pe toate treptele este posibil gratie variatorului de tensiune in punte semicomandata cu tiristoare, notat in schema U107a.

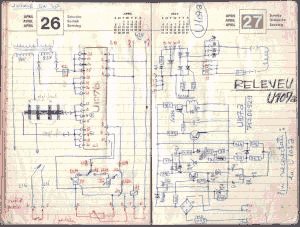

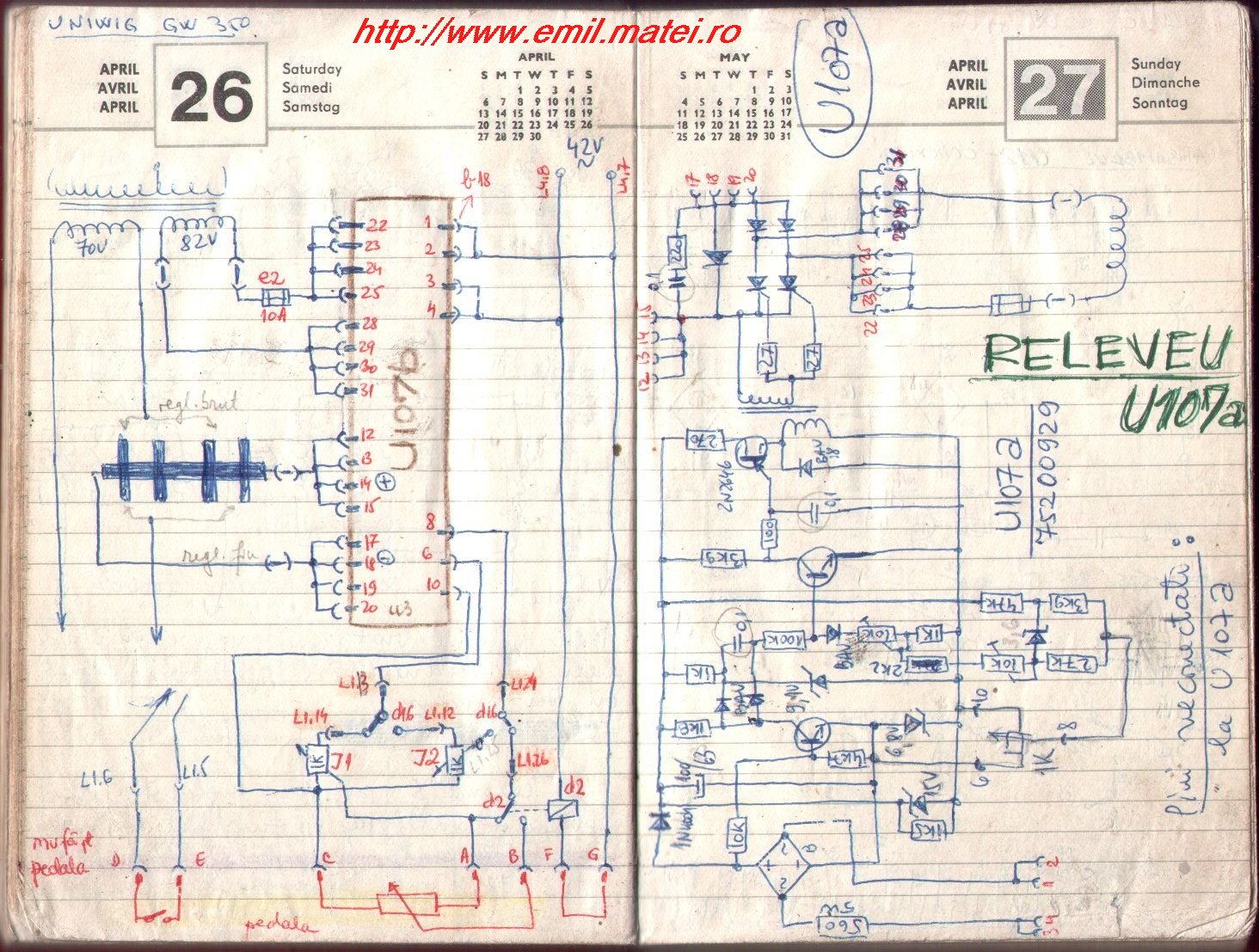

O schema mai detaliata care ilustreaza modul in care modulul U107 este integrat in cadrul instalatiei este prezentata in continuare:

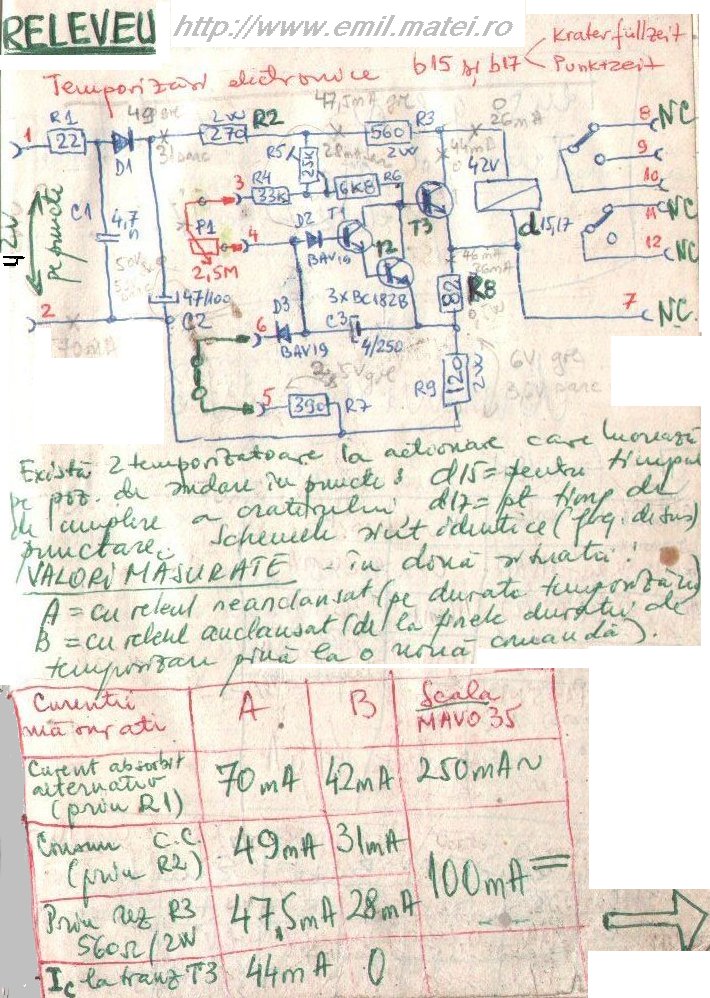

Pentru sudarea WIG in puncte (electronituire), pe pozitia 3 a selectorului de functii b11 (comutator cu 4 pozitii), sunt activate doua temporizatoare la actionare cu tranzistoare bipolare plasate pe modulul u12.
Timerele sunt executate pe doua placute de circuit imprimat identice, sunt debrosabile, fiind montate pe conectoare:
- Pe conectorul b17 este montat temporizatorul cu releul d17 pentru durata de punctare t1, reglabila prin potentiometrul R12.
- Pe conectorul b15 este montat celalalt temporizator, d15, pentru timpul de umplere a craterului t2, reglabil prin potentiometrul R11.

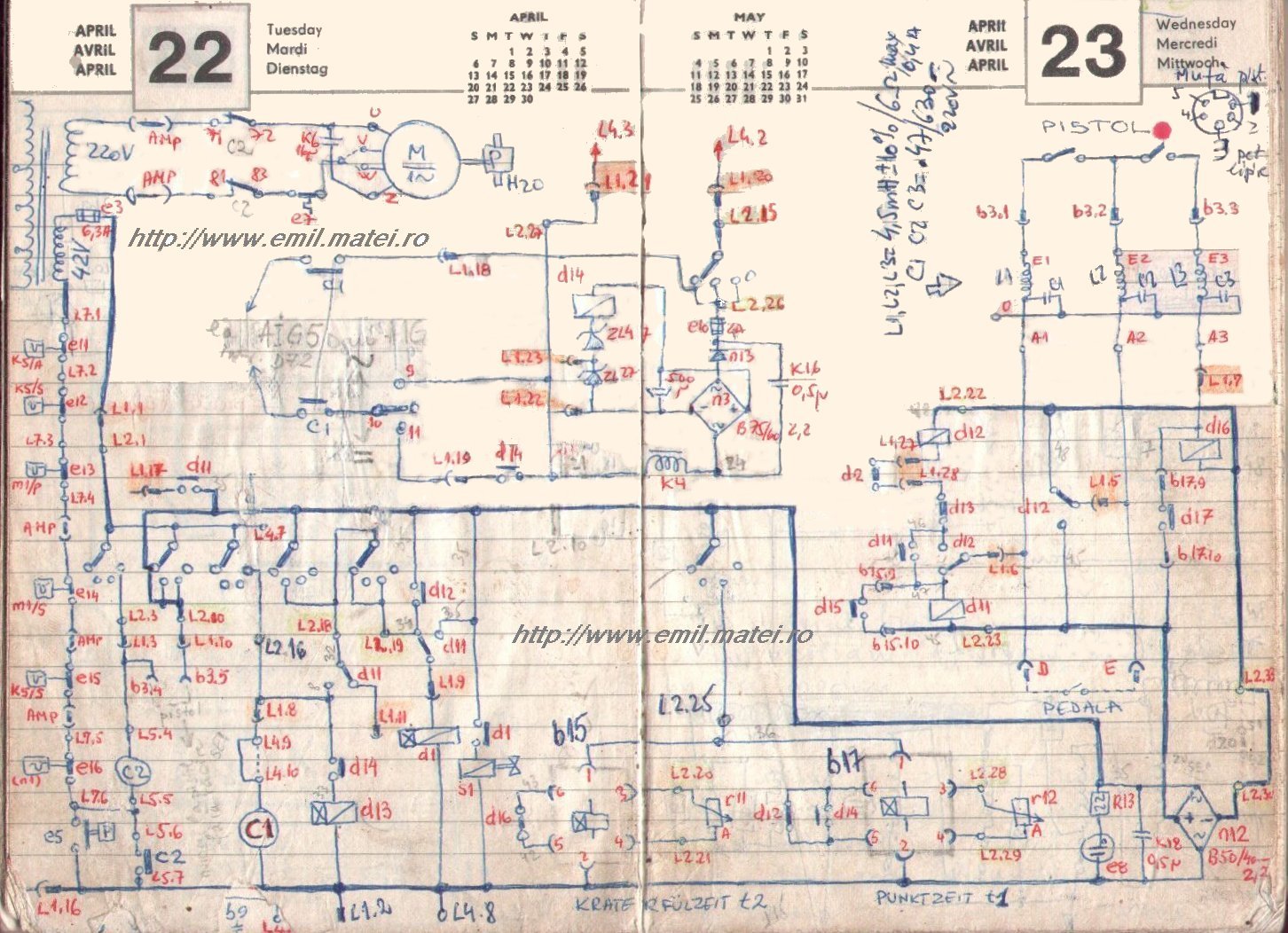

Desenul urmator ilustreaza in detaliu modul in care cele doua temporizatoare sunt inserate in instalatie:
