Traductor de tensiune continua
DC Voltage Sensor
DC Voltage Sensor

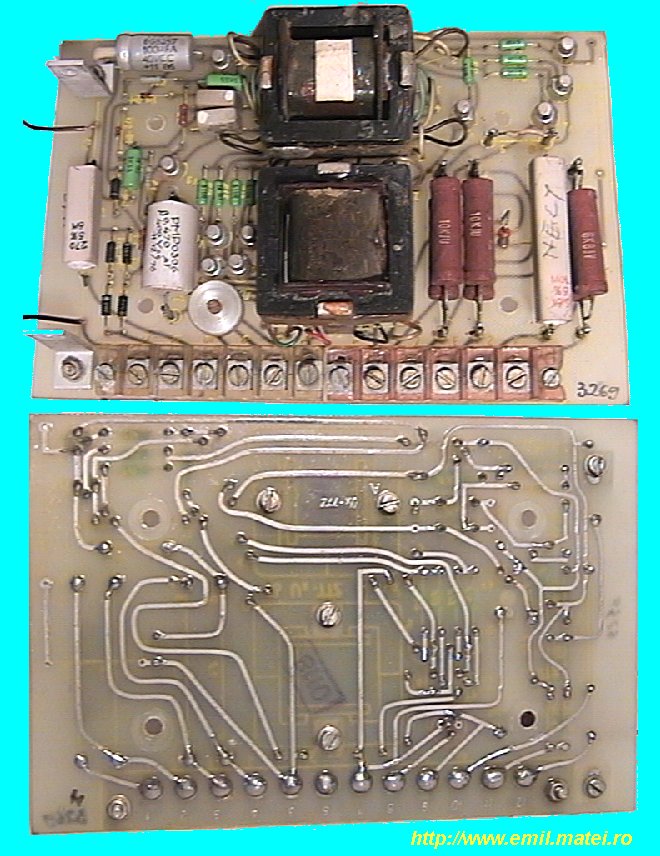

Se prezinta un traductor de tensiune continua, prezent in
multe echipamente industriale proiectate si fabricate in Romania,
care la timpul lor au constituit realizari remarcabile ale
industriei romanesti.
Una din variante, intalnita in variatoarele de turatie pentru motoare de curent continuu, elaborata la IPA si fabricata la Uz. Electrotehnica pentru seria de Convertizoare monofazate miniatura tip CMM, are urmatoarea schema de principiu:
Una din variante, intalnita in variatoarele de turatie pentru motoare de curent continuu, elaborata la IPA si fabricata la Uz. Electrotehnica pentru seria de Convertizoare monofazate miniatura tip CMM, are urmatoarea schema de principiu:
Descrierea functionarii, conform specificatiei producatorului:
Traductorul de tensiune continua contine urmatoarele blocuri functionale:- modulatorul realizat cu tranzistoarele P1-P4 si divizorul rezistiv r1-r5 care permite conectarea traductorului la max 500Vcc (contactele 1-5), 400Vcc (2-5), 260Vcc (3-5), 130Vcc (4-5).
- demodulatorul realizat cu tranzistoarele P5-P8 ce furnizeaza la iesire (contactele 7-8) un semnal continuu proportional cu semnalul aplicat la intrarea traductorului, avand amplitudinea maxima de 10V (si reglabila in gama 0-10V).
- oscilatorul de tip convertor cu doua tranzistoare in contratimp, realizat cu tranzistoarele P9 si P10 si avand frecventa de oscilatie de circa 2000Hz.
Instructiuni de reglare si control, conform specificatiei producatorului:
Se executa in ordine urmatoarele operatii: - Se verifica vizual ca placa este echipata conform cu planul de montaj, schema electrica si specificatia echipamentului.
- Se alimenteaza schema cu 220Vca (sau 24Vcc) si se verifica functionarea corecta a oscilatorului, cu osciloscopul.
- Se desface strapul de pe stifturile 9 si 10 si se aplica intre acestea o tensiune de +/-15Vcc, se verifica tensiunea la iesire (contactele 7-9) ce trebuie sa aiba o amplitudine de 10V+/-5% si aceasi polaritate cu semnalul aplicat la intrare.
- Se verifica ca semnalul la contactele 7-8 este reglabil in gama 0-10V +/-5%.
Traductorul de tensiune are separare galvanica atat intre modulator si demodulator
cat si intre acestea si oscilator, putand fi alimentat de la retea (contactele 12-11)
cat si de la o sursa de tensiune continua de +24V (contactele 10-11).
Transformatoarele m1 si m2 indeplinesc cerinte riguroase privind reactanta de dispersie, capacitatile parazite intre infasurari si nivelul de izolatie.
De asemenea, e importanta marcarea capetelor infasurarilor.
Nu se recomanda remedierea sau rebobinarea acestora. Miezurile sunt din ferita EE42.
Transformatoarele m1 si m2 indeplinesc cerinte riguroase privind reactanta de dispersie, capacitatile parazite intre infasurari si nivelul de izolatie.
De asemenea, e importanta marcarea capetelor infasurarilor.
Nu se recomanda remedierea sau rebobinarea acestora. Miezurile sunt din ferita EE42.
