Functionarea triacului in 4 cadrane
Triac working in four quadrants
Triac working in four quadrants
TRIAC = TRIode Alternating Current = tiristor bidirectional
Triacul e folosit in circuitele de comanda si reglare a puterii de curent alternativ. Dispozitivul are 5 straturi sau mai mult de 5 straturi, este echivalent cu 2 tiristoare montate antiparalel, dar avand un singur electrod de comanda. Pentru ambele semne ale tensiunii aplicate intre bornele principale, caracteristica sa curent-tensiune are forma caracteristicii tiristorului polarizat in sens direct.
Triacul e folosit in circuitele de comanda si reglare a puterii de curent alternativ. Dispozitivul are 5 straturi sau mai mult de 5 straturi, este echivalent cu 2 tiristoare montate antiparalel, dar avand un singur electrod de comanda. Pentru ambele semne ale tensiunii aplicate intre bornele principale, caracteristica sa curent-tensiune are forma caracteristicii tiristorului polarizat in sens direct.
...
...
Exista 4 moduri posibile de functionare ale triacului, care pot fi asociate celor 4 cadrane formate in planul tensiune

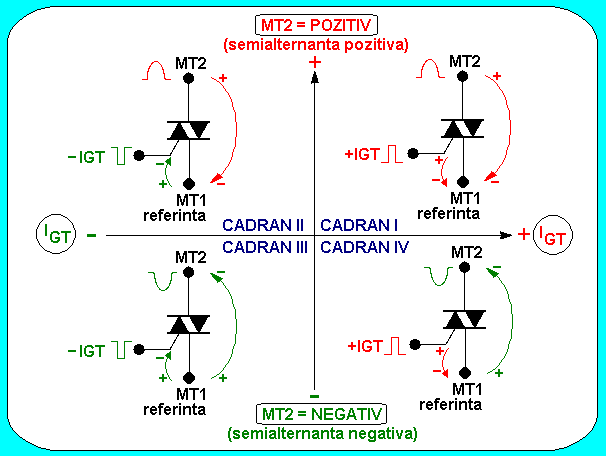

(intre terminalele principale MT1 si MT2) - curent de poarta, ilustrate in urmatorul desen:
Datorita complexitatii si simetriei structurii multijonctiune, sensibilitatea la semnalul de comanda pe poarta este
diferita de la un mod de functionare la altul, in cele 4 cadrane, curentul principal din structura influenteaza
curentul de comanda injectat prin terminalul de poarta, asa incat curentul IG necesar pentru amorsare
va fi diferit in cele 4 situatii.
In cazul in care curentul ce se stabileste intre terminalele principale MT1-MT2, circuland spre terminalul de referinta MT1 are acelasi sens cu curentul de poarta, sensibilitatea la comanda este mare, ceea ce inseamna ca e nevoie de un curent mai mic pentru a produce amorsarea dispozitivului, pe cand in cazul cand cei doi curenti au semne contrare sensibilitatea la comanda este mai mica, deci curentul cerut pentru amorsare va fi mai mare.

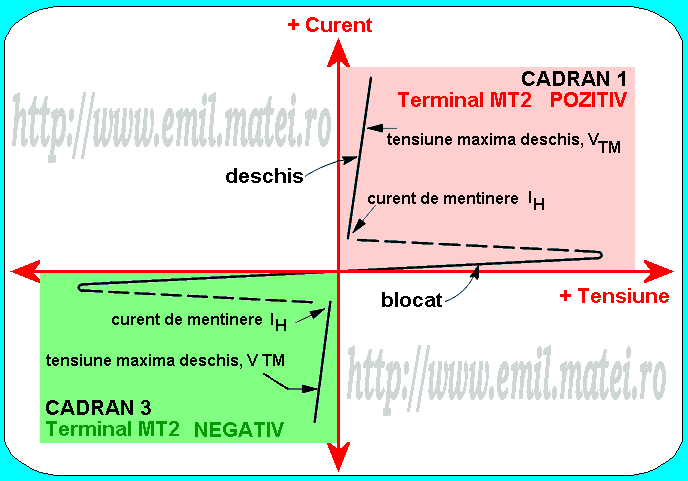

Folosind reteaua standard de alimentare in curent alternativ, ne putem raporta si la cazul particular cand cele doua semnale sunt in faza. Este vorba de situatia cand polaritatea tensiunii de pe terminalul MT2 este aceeasi cu a semnalului aplicat pe terminalul de poarta, ambele raportate, evident, la terminalul de referinta MT1. De data asta, functionarea triacului este raportata la doua cadrane ale caracteristicii curent-tensiune, cu forma din desenul de mai jos, cadranul I si cadranul III.
In cazul in care curentul ce se stabileste intre terminalele principale MT1-MT2, circuland spre terminalul de referinta MT1 are acelasi sens cu curentul de poarta, sensibilitatea la comanda este mare, ceea ce inseamna ca e nevoie de un curent mai mic pentru a produce amorsarea dispozitivului, pe cand in cazul cand cei doi curenti au semne contrare sensibilitatea la comanda este mai mica, deci curentul cerut pentru amorsare va fi mai mare.
Folosind reteaua standard de alimentare in curent alternativ, ne putem raporta si la cazul particular cand cele doua semnale sunt in faza. Este vorba de situatia cand polaritatea tensiunii de pe terminalul MT2 este aceeasi cu a semnalului aplicat pe terminalul de poarta, ambele raportate, evident, la terminalul de referinta MT1. De data asta, functionarea triacului este raportata la doua cadrane ale caracteristicii curent-tensiune, cu forma din desenul de mai jos, cadranul I si cadranul III.
...
