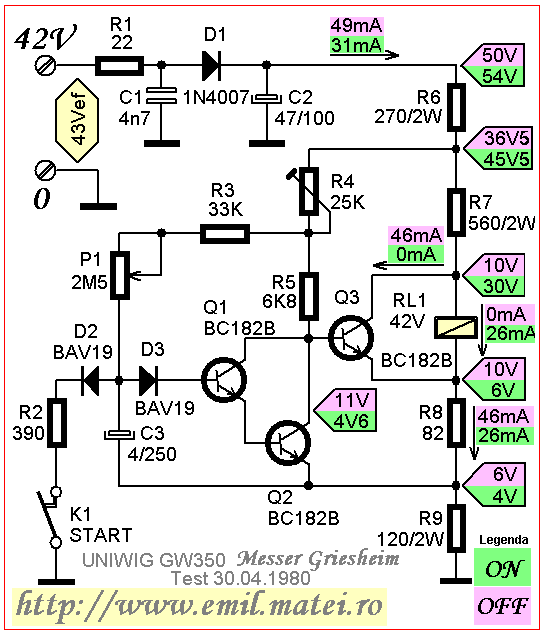

Temporizator la actionare 42V 10s cu tranzistoare bipolare
Uniwig Timer
Uniwig Timer
Sub denumirea de "releu" sunt cunoscute in general dispozitivele care reactioneaza la modificarea
parametrilor unui proces fizic.
Cand parametrul atinge valoarea prestabilita, releul actioneaza mecanismul de executie, schimbarea starii mecanismului fiind reversibila.
Daca sursa de energie necesara pentru functionarea releului este electricitatea, vorbim despre relee electrice (electronice).
Cand parametrul atinge valoarea prestabilita, releul actioneaza mecanismul de executie, schimbarea starii mecanismului fiind reversibila.
Daca sursa de energie necesara pentru functionarea releului este electricitatea, vorbim despre relee electrice (electronice).
Releul este un dispozitiv cu prag, actioneaza la depasirea de catre semnalul de comanda a unui anumit nivel,
numit prag de actionare.
Cand semnalul de intrare este durata de desfasurare a unui proces, vorbim despre relee de timp. Temporizatoarele sunt releele de timp.
Temporizarea se poate modifica actionand fie asupra vitezei de desfasurare a procesului, fie asupra valorii de prag.
Cand semnalul de intrare este durata de desfasurare a unui proces, vorbim despre relee de timp. Temporizatoarele sunt releele de timp.
Temporizarea se poate modifica actionand fie asupra vitezei de desfasurare a procesului, fie asupra valorii de prag.
Temporizarea la incarcarea si descarcarea condensatoarelor
Delaying charging and discharging of capacitors
Delaying charging and discharging of capacitors
Releele analogice cele mai simple utilizeaza procesul de incarcare a unui condensator printr-un rezistor, pana la atingerea unei tensiuni la care actioneaza blocul cu prag al releului. Elementul de executie poate fi un releu electromagnetic, cu contacte in miscare, sau unul static, cu componente electronice.
In acelasi scop poate fi folosit si procesul de descarcare al condensatorului, rezistorul de temporizare fiind in acest caz in paralel. Condensatorul, incarcat practic instantaneu la aplicarea directa pe borne a tensiunii, se va descarca lent pe rezistenta de temporizare pana la atingerea tensiunii la care actioneaza blocul cu prag.
Produsul RC este constanta de timp a circuitului, se exprima in secunde, daca R este exprimat in ohmi, iar C in farazi. Durata intarzierii temporizatorului depinde esential de aceasta marime si de tensiunea de prag.
Cand condensatorul se incarca prin rezistenta, aceasta limiteaza curentul de incarcare, prelungind durata necesara ca pe bornele condensatorului sa se atinga valoarea tensiunii de alimentare. Curentul care curge din sursa in condensator scade treptat, iar tensiunea pe bornele lui creste, evolutia tensiunii pe bornele condensatorului fiind o functie exponentiala de timp, dupa formula cunoscuta:
La momentul t=RC, tensiunea pe condensator devine Ua(1-1/e) = 0.632Ua. Deci constanta de timp RC a circuitului reprezinta durata necesara incarcarii la 63.2% din tensiunea de alimentare care i se aplica via rezistor. Dupa inca un interval de timp egal cu precedentul, tensiunea pe condensator creste in continuare cu 63.2% din diferenta dintre tensiunea de alimentare si cea atinsa dupa prima constanta de timp, ajungand astfel la 86.5%Ua. In mod analog, dupa un interval egal cu 3 constante de timp (3RC), tensiunea pe condensator ajunge la 95% din tensiunea de alimentare. Practic, acesta poate fi considerat incarcat complet dupa o perioada totala egala cu 5RC.
Valoarea tensiunii de prag a diferitelor temporizatoare analogice se situeaza printre valorile instantanee de tensiune atinse in diverse stadii de timp din plaja mentionata.
In acelasi scop poate fi folosit si procesul de descarcare al condensatorului, rezistorul de temporizare fiind in acest caz in paralel. Condensatorul, incarcat practic instantaneu la aplicarea directa pe borne a tensiunii, se va descarca lent pe rezistenta de temporizare pana la atingerea tensiunii la care actioneaza blocul cu prag.
Produsul RC este constanta de timp a circuitului, se exprima in secunde, daca R este exprimat in ohmi, iar C in farazi. Durata intarzierii temporizatorului depinde esential de aceasta marime si de tensiunea de prag.
Cand condensatorul se incarca prin rezistenta, aceasta limiteaza curentul de incarcare, prelungind durata necesara ca pe bornele condensatorului sa se atinga valoarea tensiunii de alimentare. Curentul care curge din sursa in condensator scade treptat, iar tensiunea pe bornele lui creste, evolutia tensiunii pe bornele condensatorului fiind o functie exponentiala de timp, dupa formula cunoscuta:
La momentul t=RC, tensiunea pe condensator devine Ua(1-1/e) = 0.632Ua. Deci constanta de timp RC a circuitului reprezinta durata necesara incarcarii la 63.2% din tensiunea de alimentare care i se aplica via rezistor. Dupa inca un interval de timp egal cu precedentul, tensiunea pe condensator creste in continuare cu 63.2% din diferenta dintre tensiunea de alimentare si cea atinsa dupa prima constanta de timp, ajungand astfel la 86.5%Ua. In mod analog, dupa un interval egal cu 3 constante de timp (3RC), tensiunea pe condensator ajunge la 95% din tensiunea de alimentare. Practic, acesta poate fi considerat incarcat complet dupa o perioada totala egala cu 5RC.
Valoarea tensiunii de prag a diferitelor temporizatoare analogice se situeaza printre valorile instantanee de tensiune atinse in diverse stadii de timp din plaja mentionata.
Temporizator la actionare 42V 10s cu tranzistoare bipolare
