Amplificator cu TEA2025
Amplifier using TEA2025

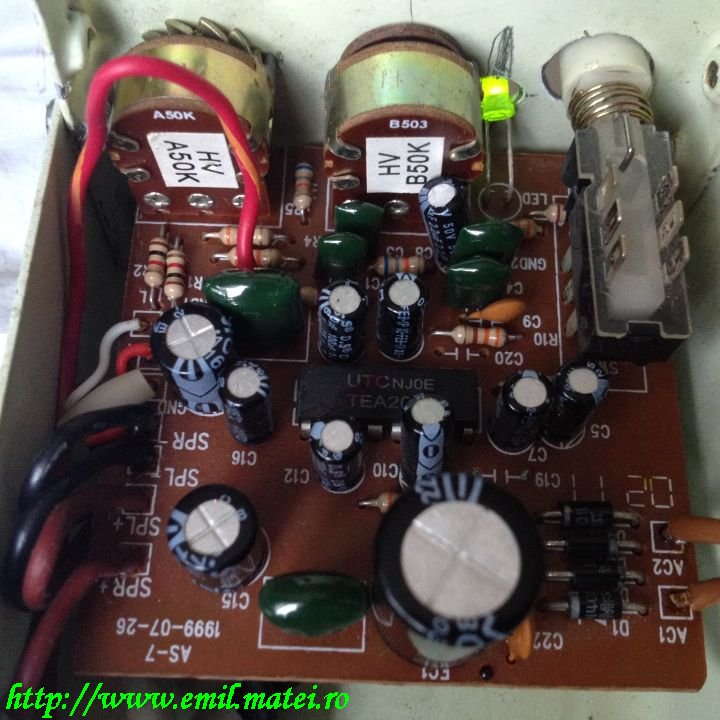

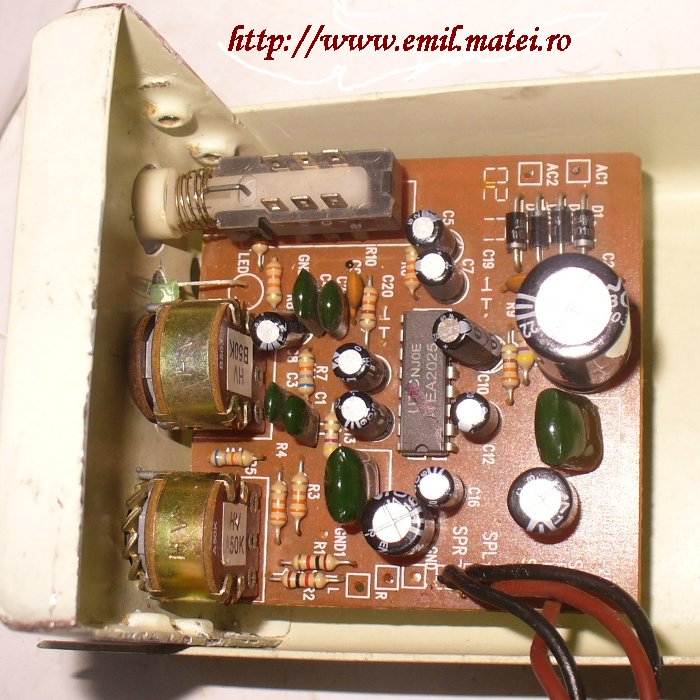

TEA2025 amplifier

TEA2025 amplifier

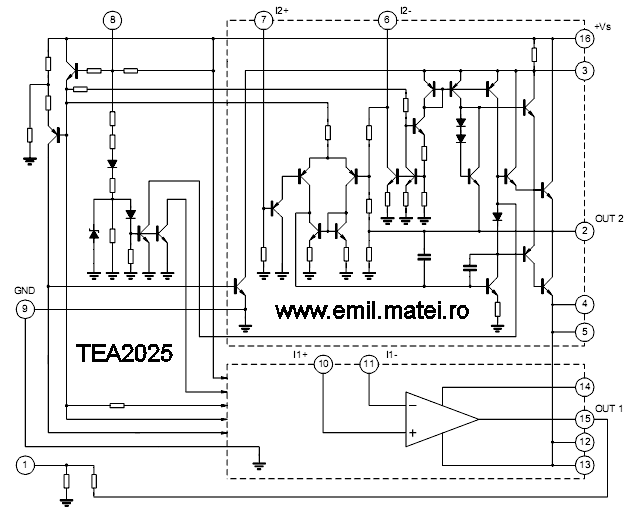

Schema interna:
Internal schematic:

Internal schematic of TEA2025 (Schema interna TEA2025

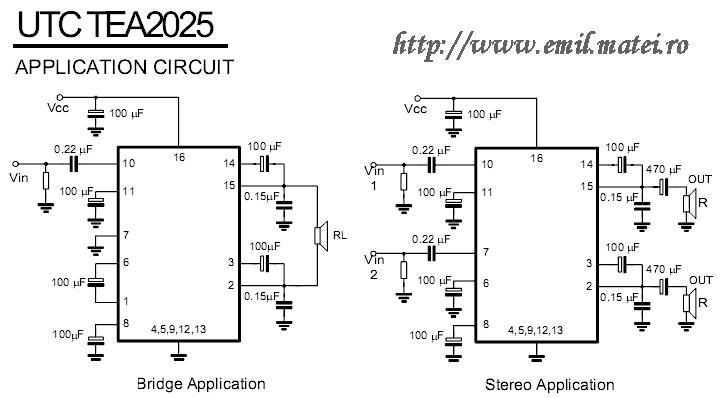

Aplicatii tipice cu TEA2025:
Tipical applications of TEA2025:

Aplicatii tipice cu TEA2025

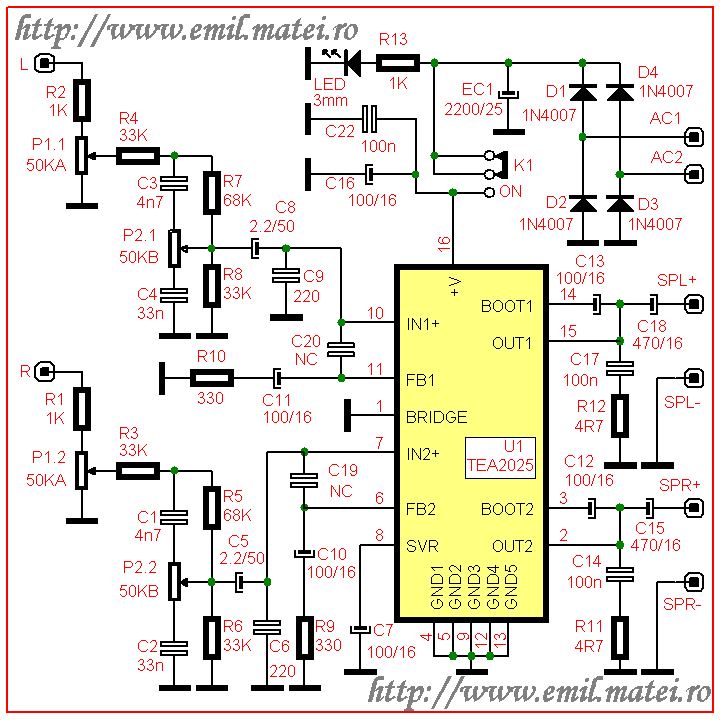

Schema electrica amplificator stereo cu TEA2025:

Schema electrica amplificator stereo cu TEA2025

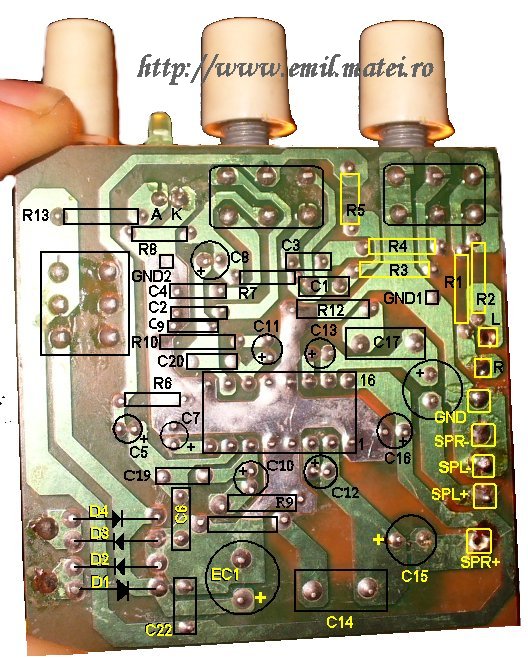

Fata placata a placii de circuit imprimat:

PCB Layout - TEA2025 amplifier

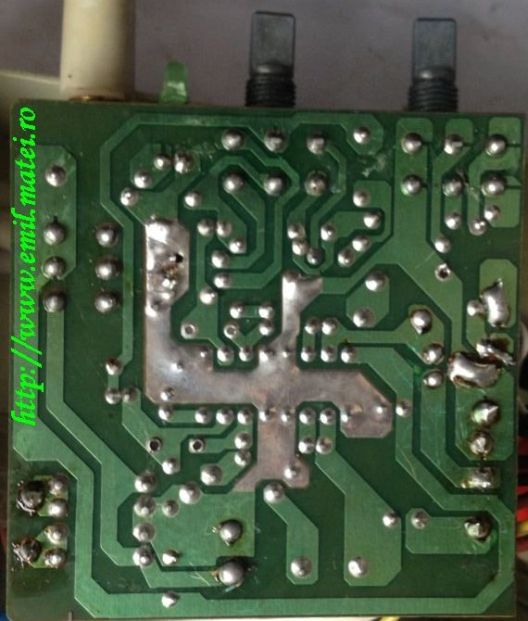

PCB - TEA2025 amplifier

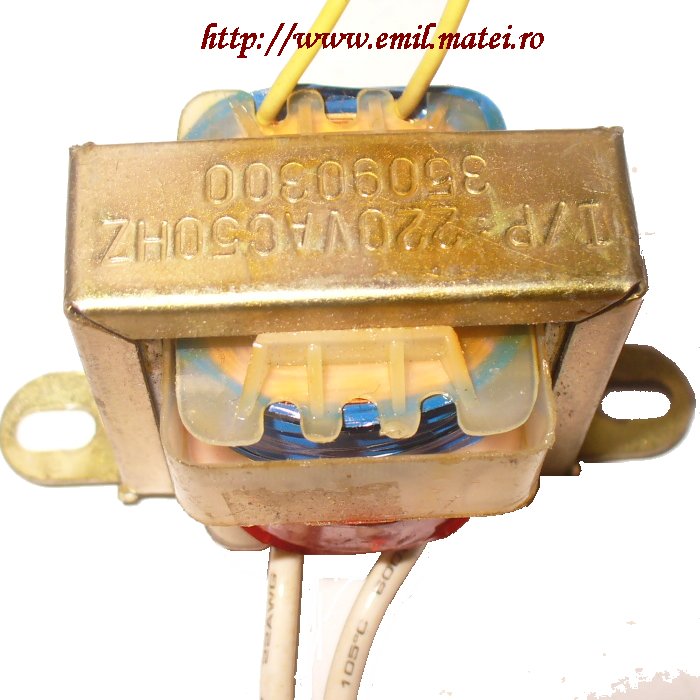

Transformatorul de retea:

Transformer for TEA2025 amplifier

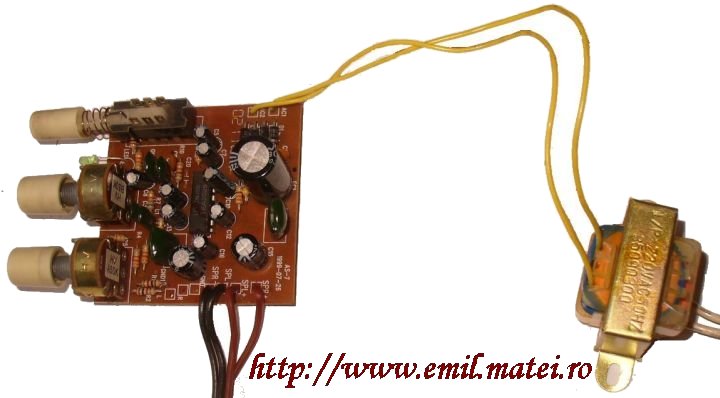

Transformer and TEA2025 amplifier

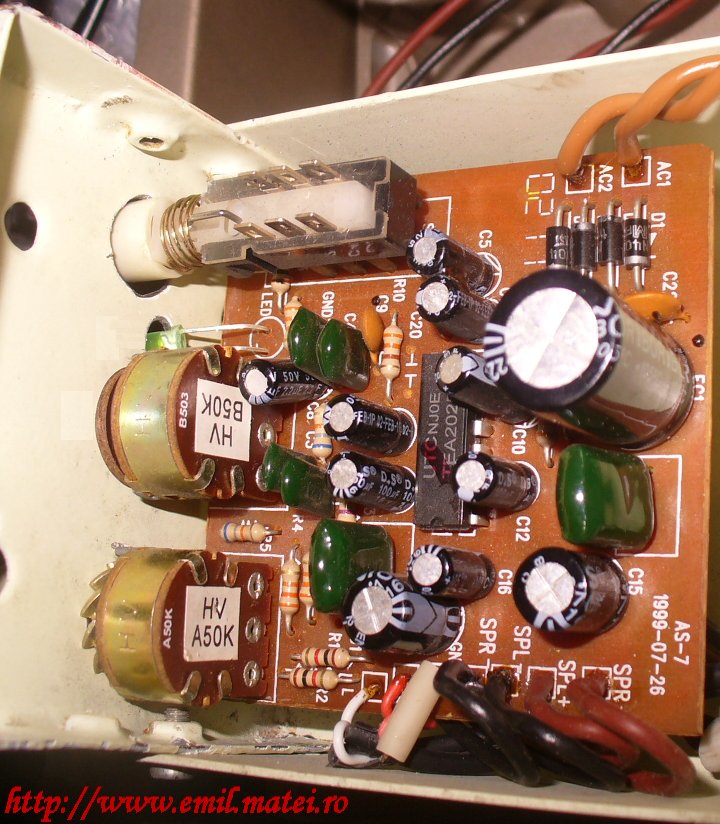

TEA2025 amplifier

TEA2025 amplifier
