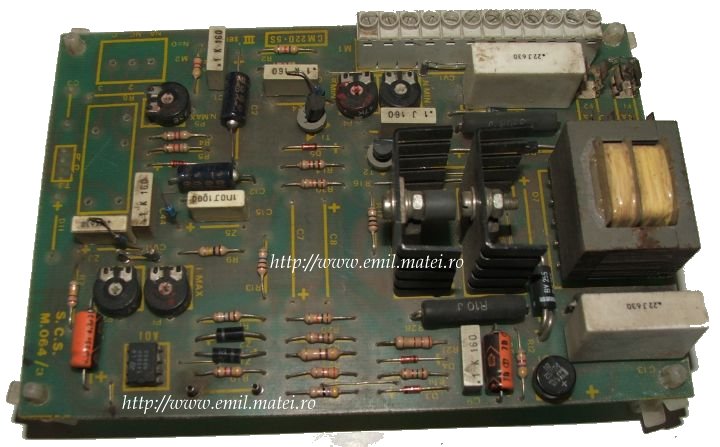

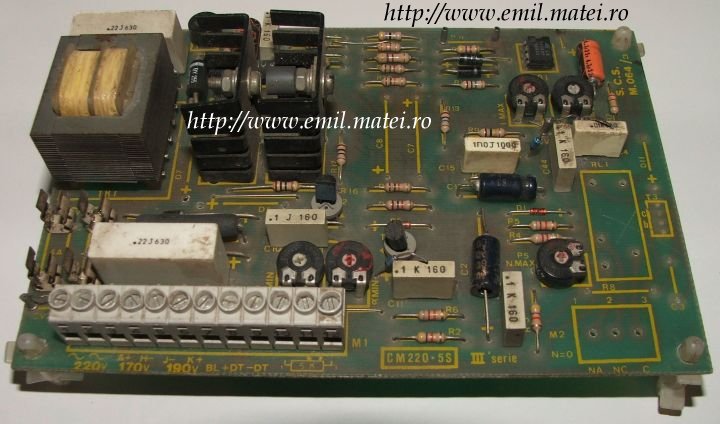

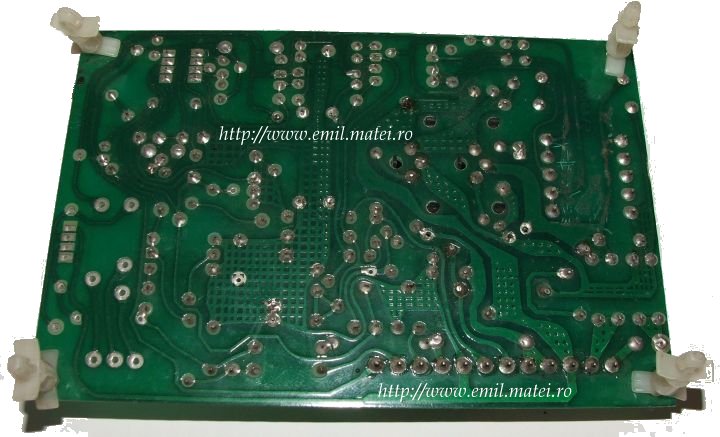

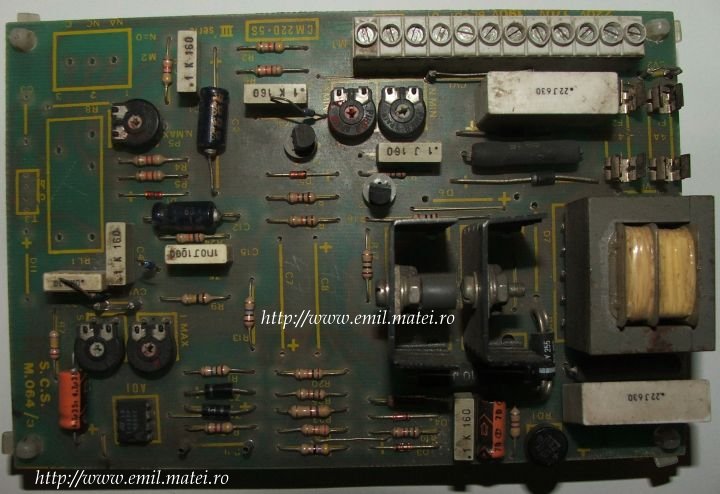

Convertizor monofazat cu tiristoare tip CM 220/5S, Italy (Variator turatie)
SCR Converter CM 220/5S Type (Speed control)
SCR Converter CM 220/5S Type (Speed control)
Metoda de control a turatiei consta in varierea tensiunii aplicate infasurarii rotorului,
tensiunea aplicata infasurarii de excitatie fiind constanta.
The method of speed control is Varying Armature Terminal Voltage

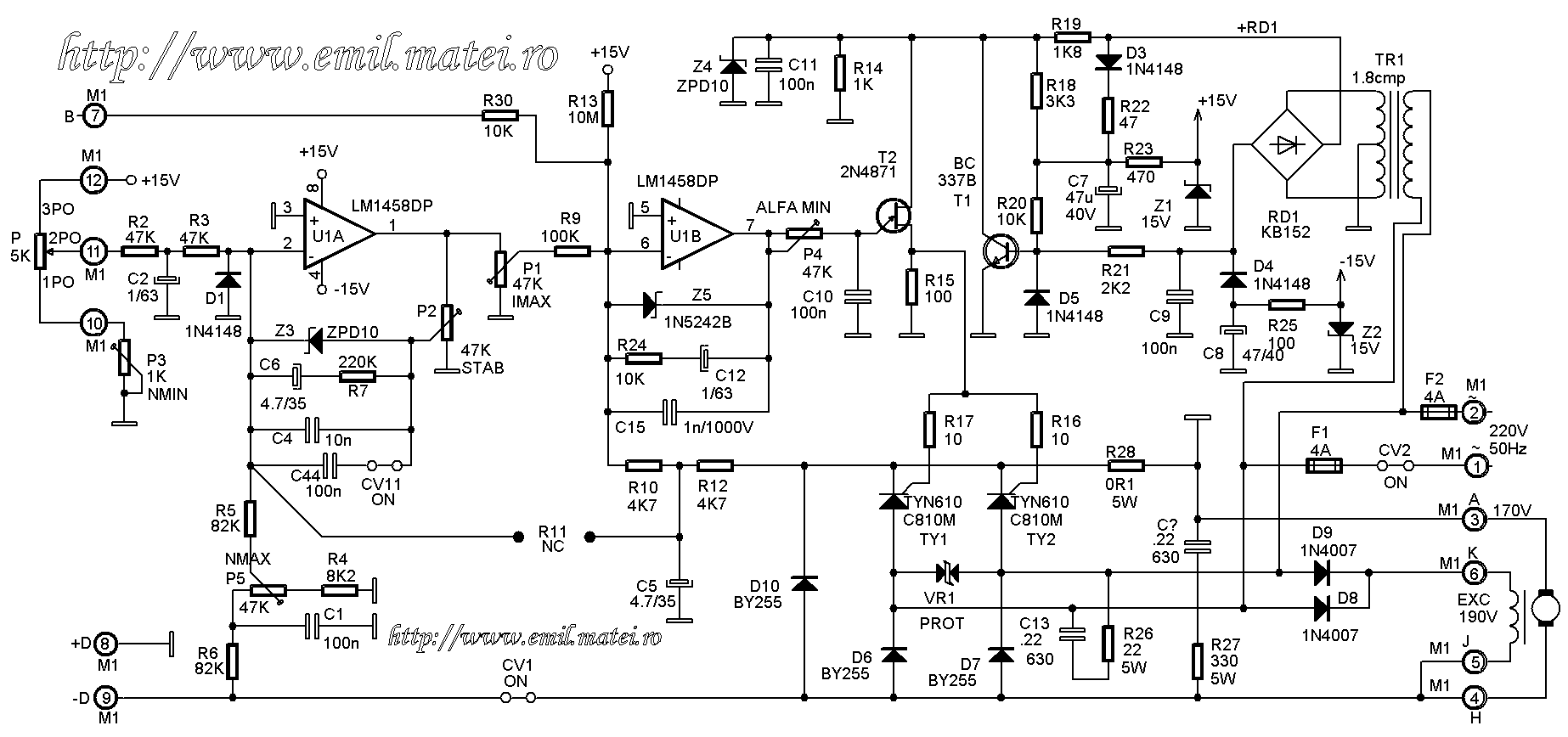

Schema, in care motorul de curent continuu este controlat printr-o punte semicomandata cu tiristoare, este prezentata mai jos:

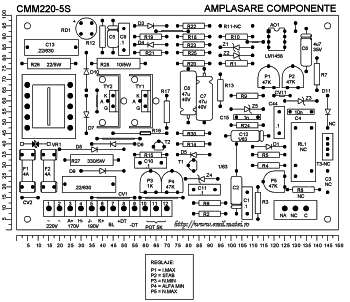

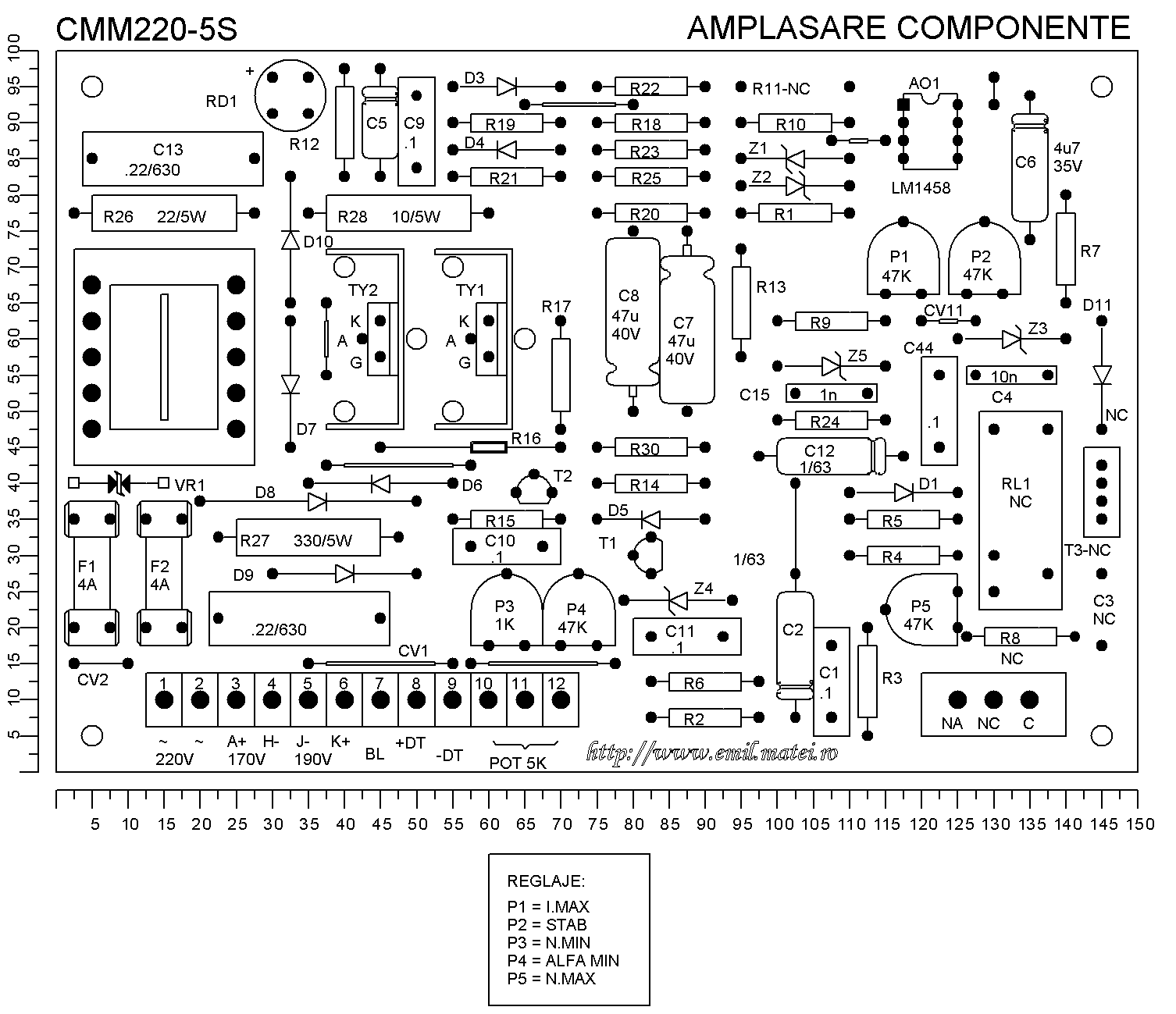

Amplasarea componentelor pe placa de circuit imprimat este figurata in urmatorul desen:
