Surse in comutatie in aplicatii electrocasnice
Home appliances SMPS
Sursa cu controller hibrid YOUNGIL pentru automat de cafea:

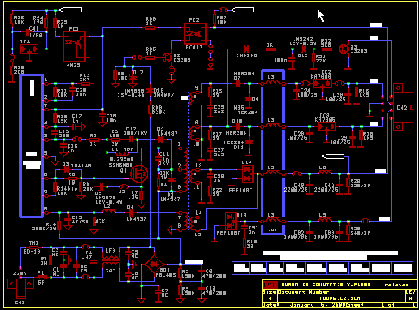

Schema electrica de principiu

click to enlarge

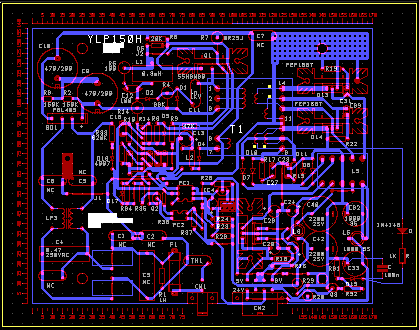

PCB

click to enlarge



Foto PCB

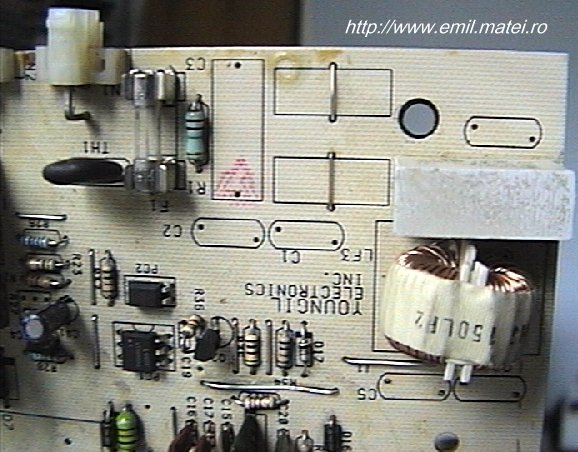

Zona filtru retea:

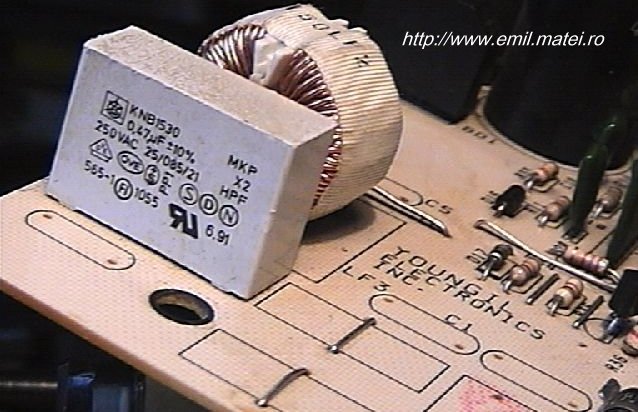

PCB smps YOUNGIL YLP150 - zona filtru retea

PCB smps YOUNGIL YLP150 - zona filtru retea

Zona transformator:
PCB smps YOUNGIL YLP150 - zona transformator (demontat)

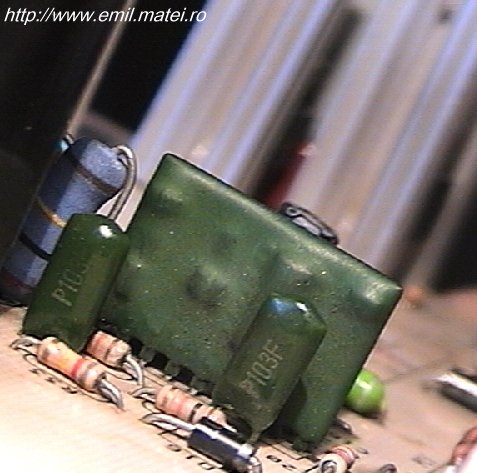

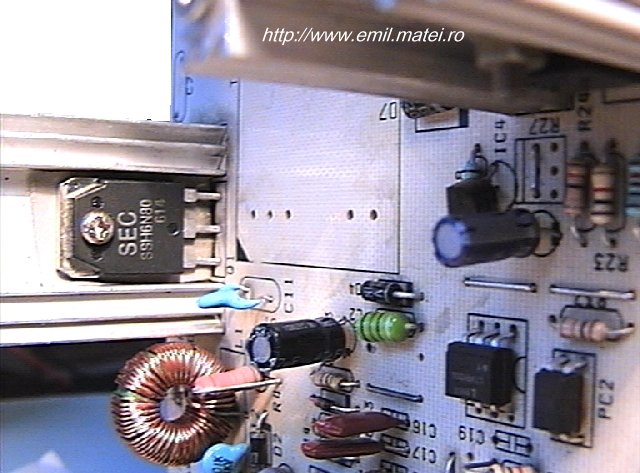

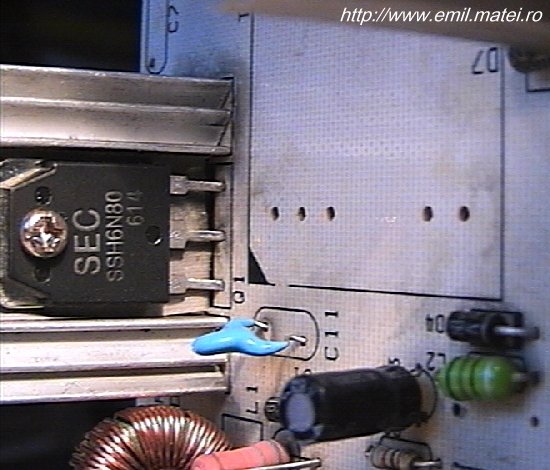

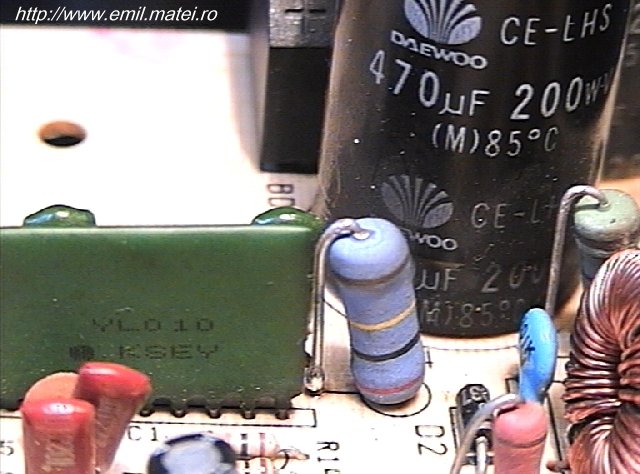

Detaliu MOSFET:
PCB smps YOUNGIL YLP150 - detaliu mosfet

PCB smps YOUNGIL YLP150 - detaliu mosfet

Detaliu controller hibrid

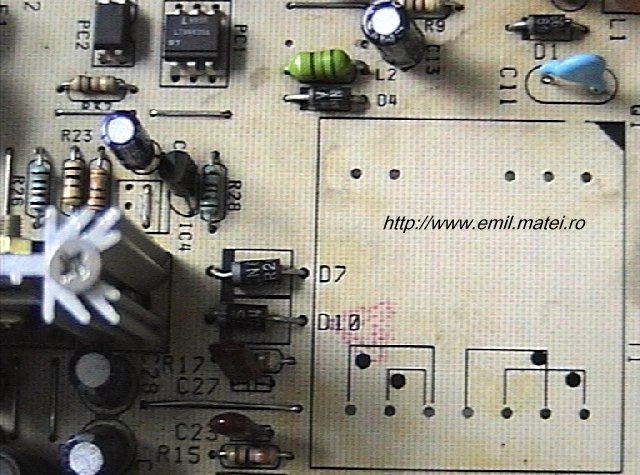

PCB smps YOUNGIL YLP150 - detaliu controller hibrid

PCB smps YOUNGIL YLP150 - detaliu controller hibrid

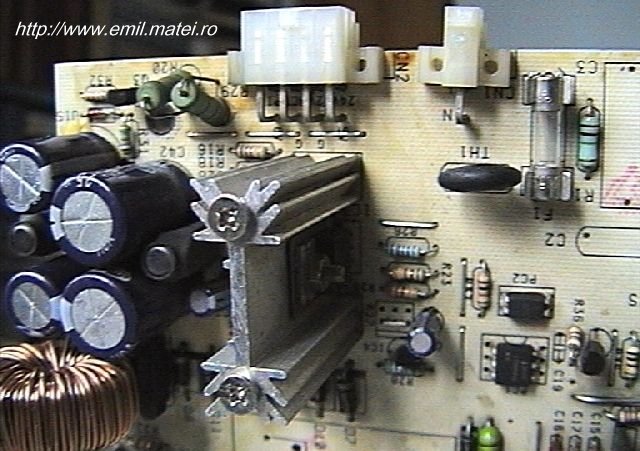

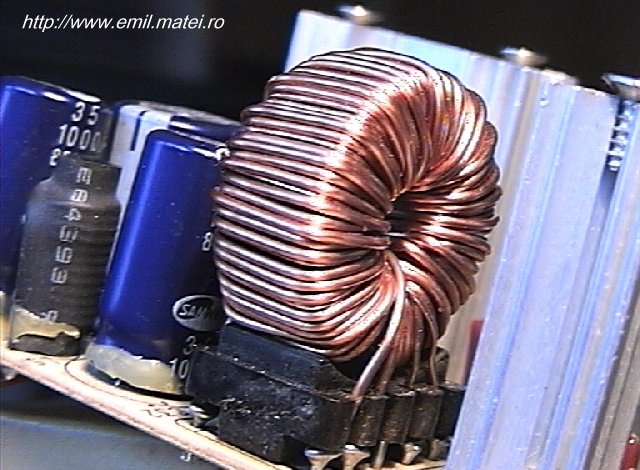

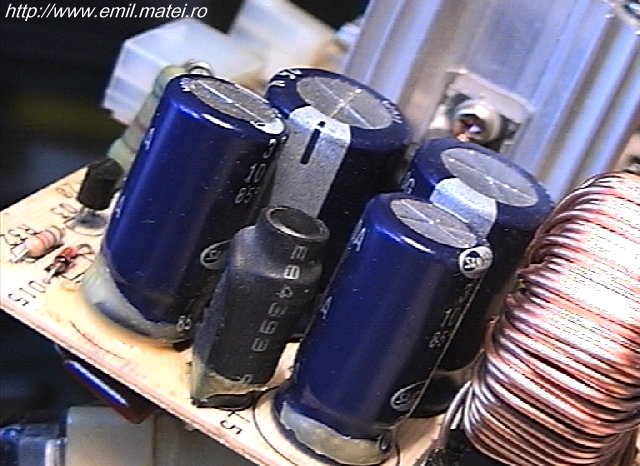

Zona circuite de iesire:
PCB smps YOUNGIL YLP150 - zona circuite de iesire

PCB smps YOUNGIL YLP150 - zona circuite de iesire

PCB smps YOUNGIL YLP150 - zona circuite de iesire

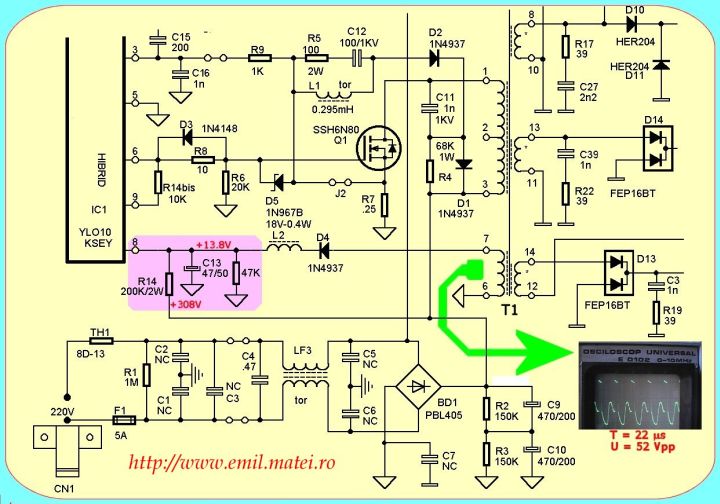

Waveform:

Waveform smps cu controller hibrid YOUNGIL YLP150

Waveform smps cu controller hibrid YOUNGIL YLP150

Waveform smps cu controller hibrid YOUNGIL YLP150

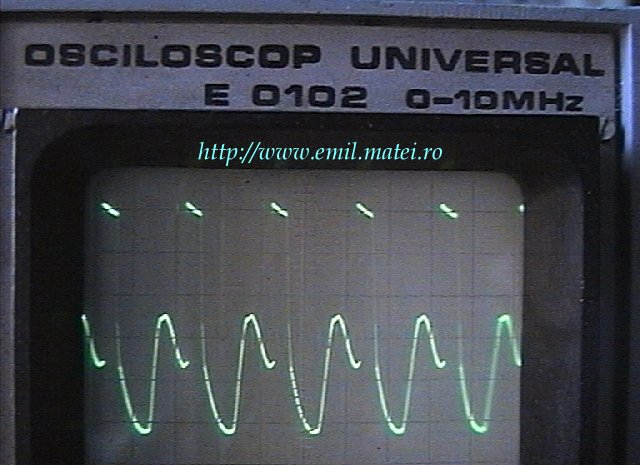

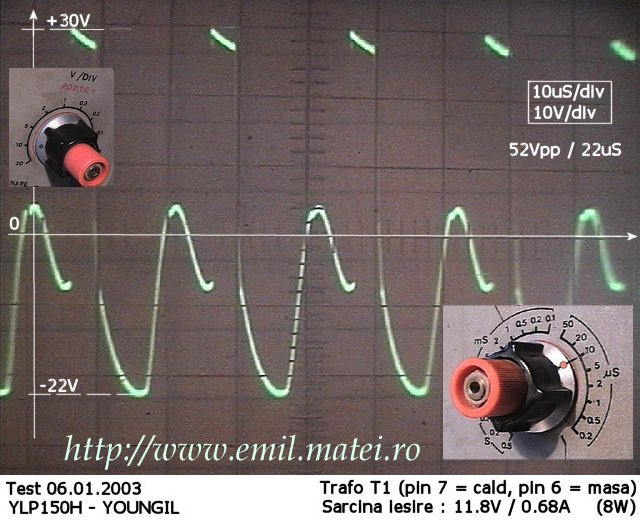

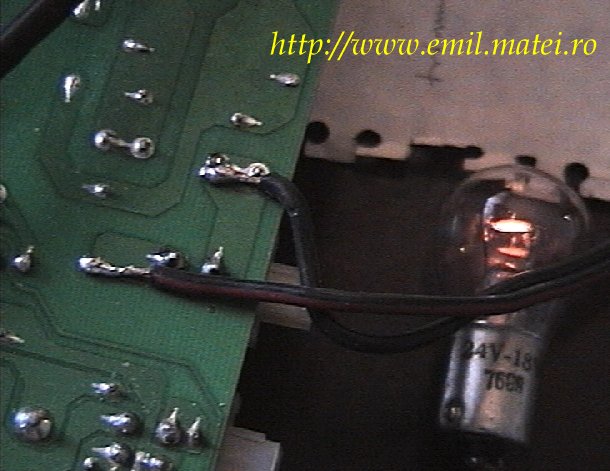

Testare:

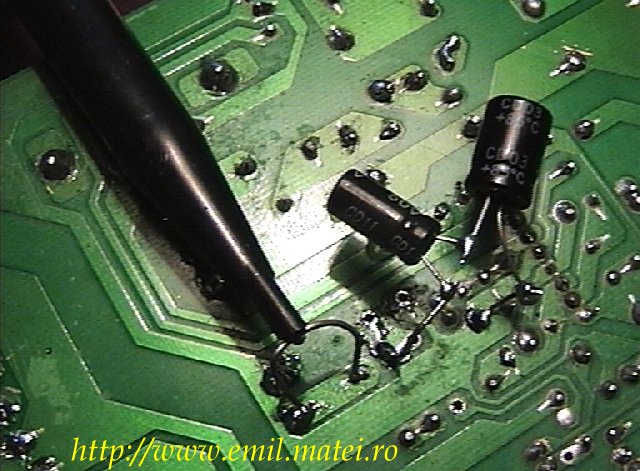

Waveform smps cu controller hibrid YOUNGIL YLP150

Waveform smps cu controller hibrid YOUNGIL YLP150

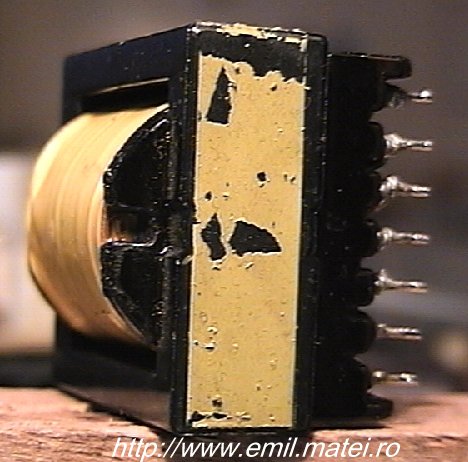

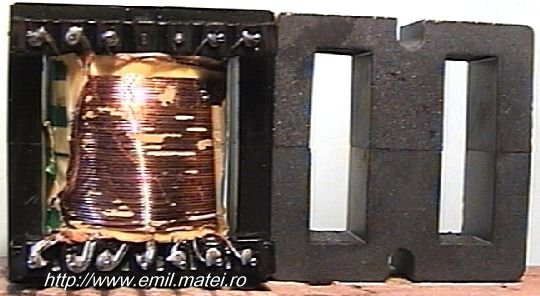

Transformatorul:

Transformator smps cu controller hibrid YOUNGIL YLP150

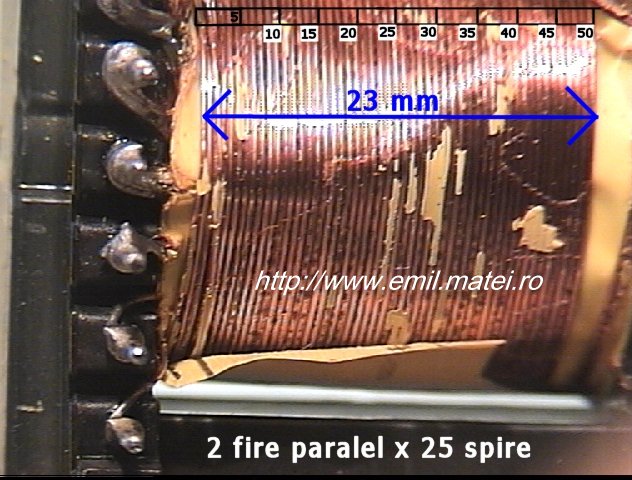

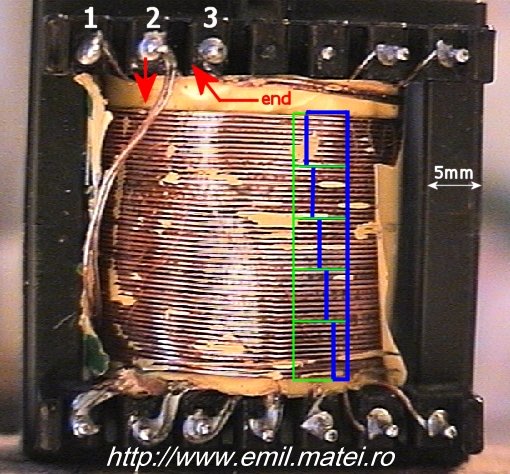

Transformator smps cu controller hibrid YOUNGIL YLP150 - ultimul strat de bobinaj: Transformator smps cu controller hibrid YOUNGIL YLP150

Transformator smps cu controller hibrid YOUNGIL YLP150

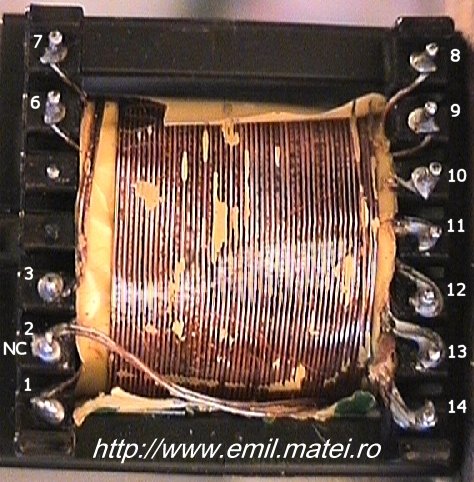

Pinout transformator smps cu controller hibrid YOUNGIL YLP150: Pinout transformator smps cu controller hibrid YOUNGIL YLP150

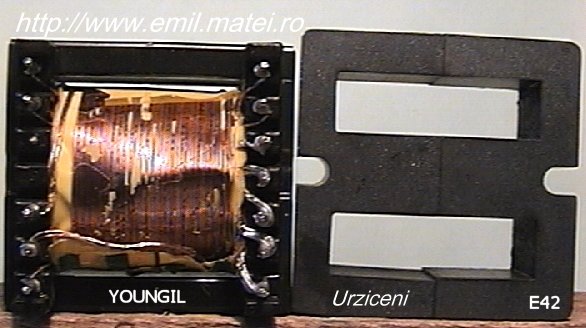

Transformator smps cu controller hibrid YOUNGIL YLP150, alaturi de miezul E42 romanesc (Urziceni): Transformator smps cu controller hibrid YOUNGIL YLP150

Transformator smps cu controller hibrid YOUNGIL YLP150
Step-Down Converter - 3 tensiuni (LEVENTI - Cooking & Baking Systems):

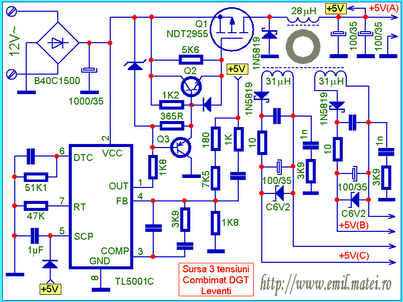

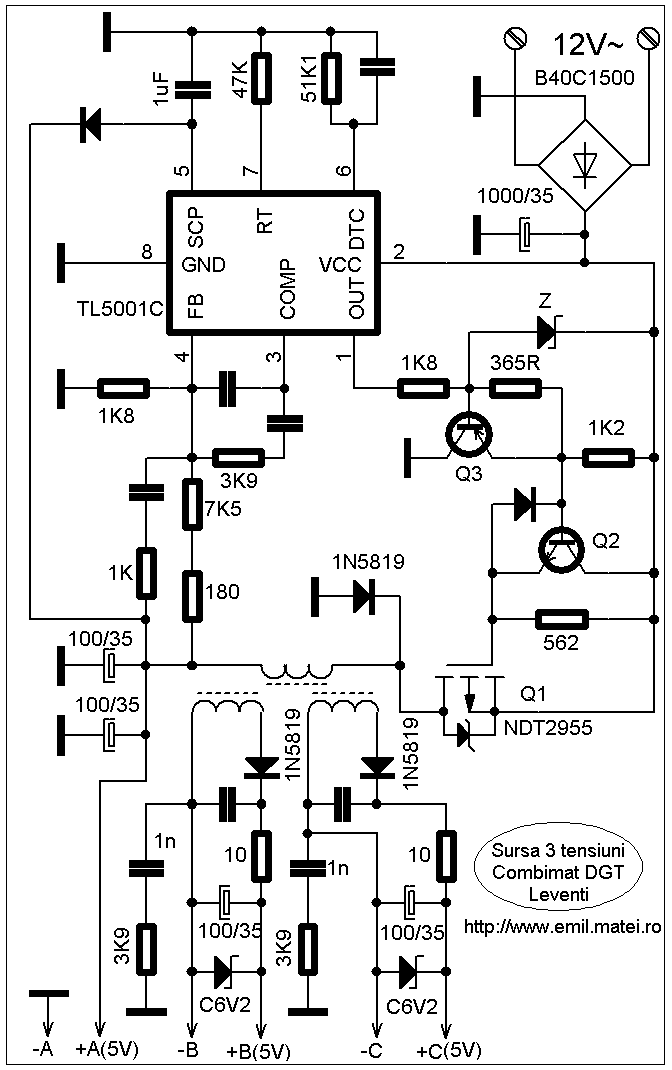

Schema de principiu
click to enlarge

Sursa cu 3 tensiuni - Combimat DGT (LEVENTI - Cooking & Baking Systems)

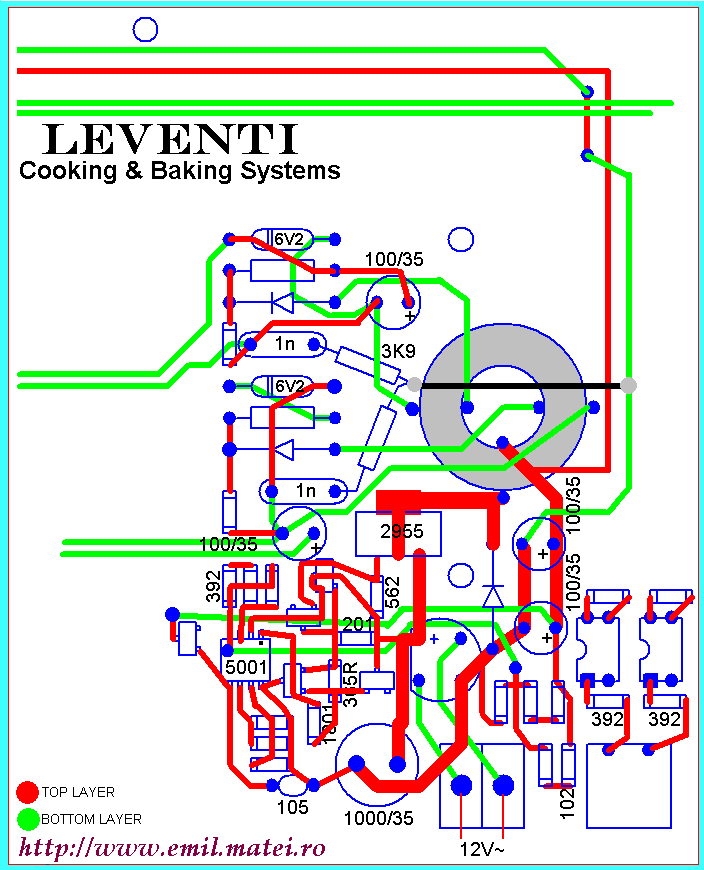

PCB
Fragment PCB Combimat DGT (LEVENTI - Cooking & Baking Systems)
Sursa cu TOPSwitch din aparat de fototerapie:

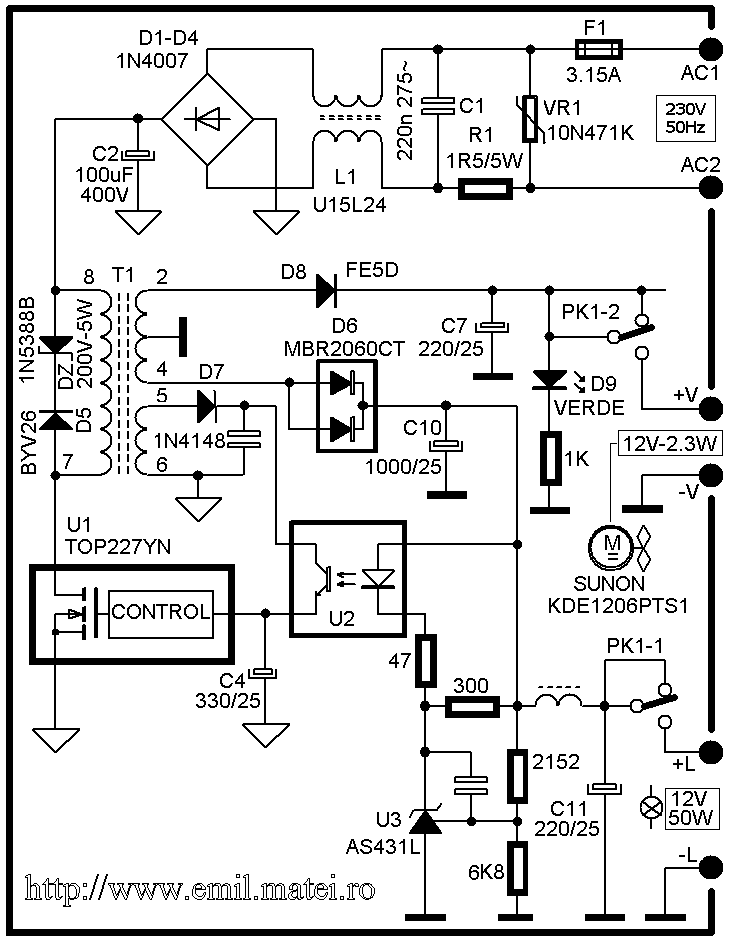

Schema de principiu
Sursa cu TOPSwitch din aparat de fototerapie
Sursa in comutatie 24V-8A Tamura OVS 24G:

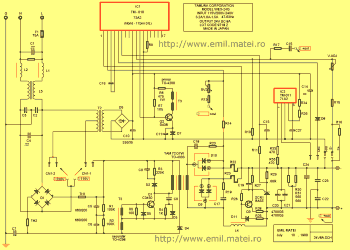

Schema de principiu

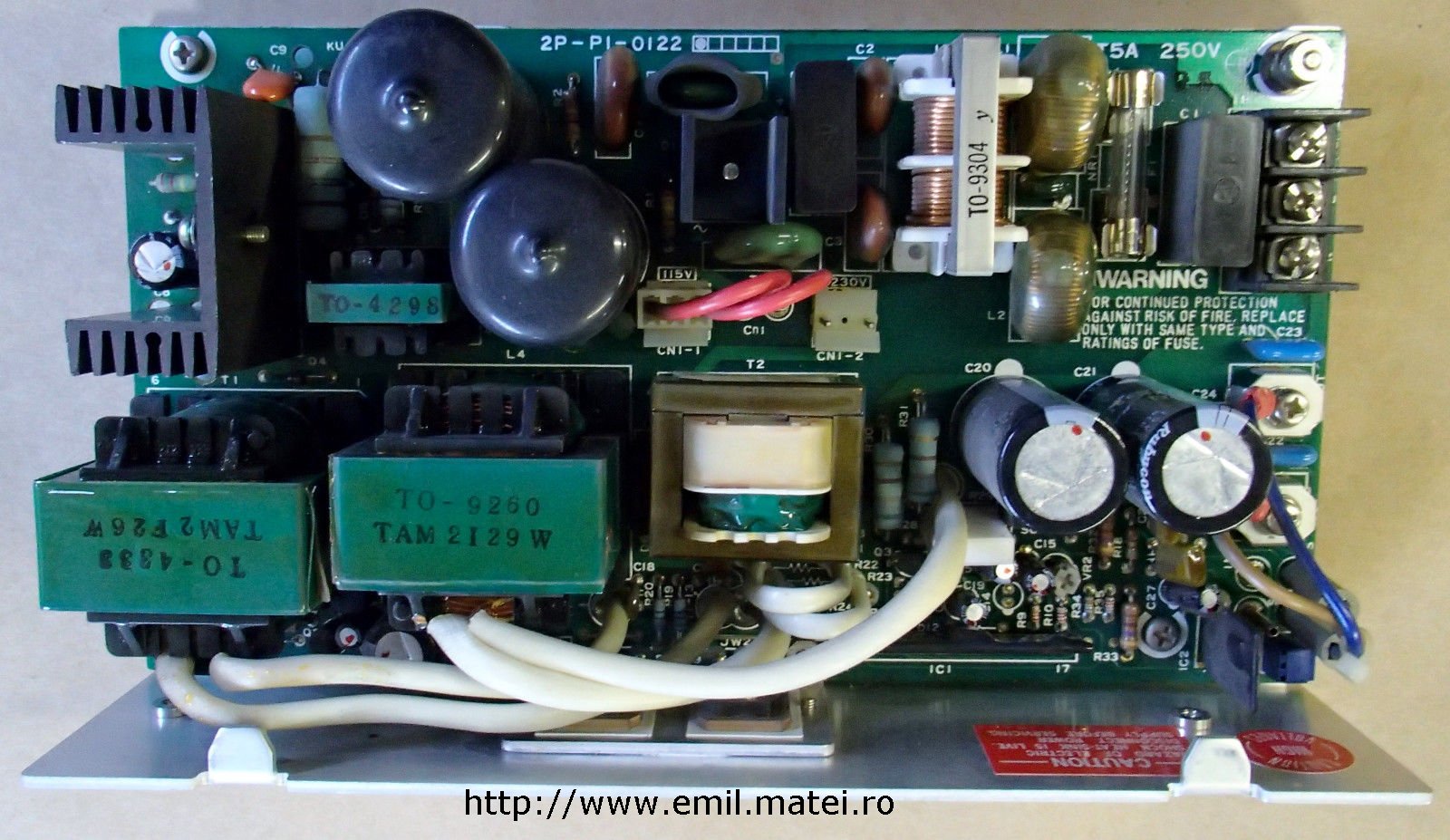

Click pentru marire Sursa in comutatie 24V-8A Tamura OVS 24G

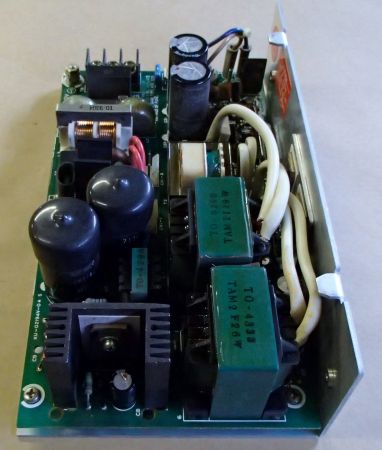

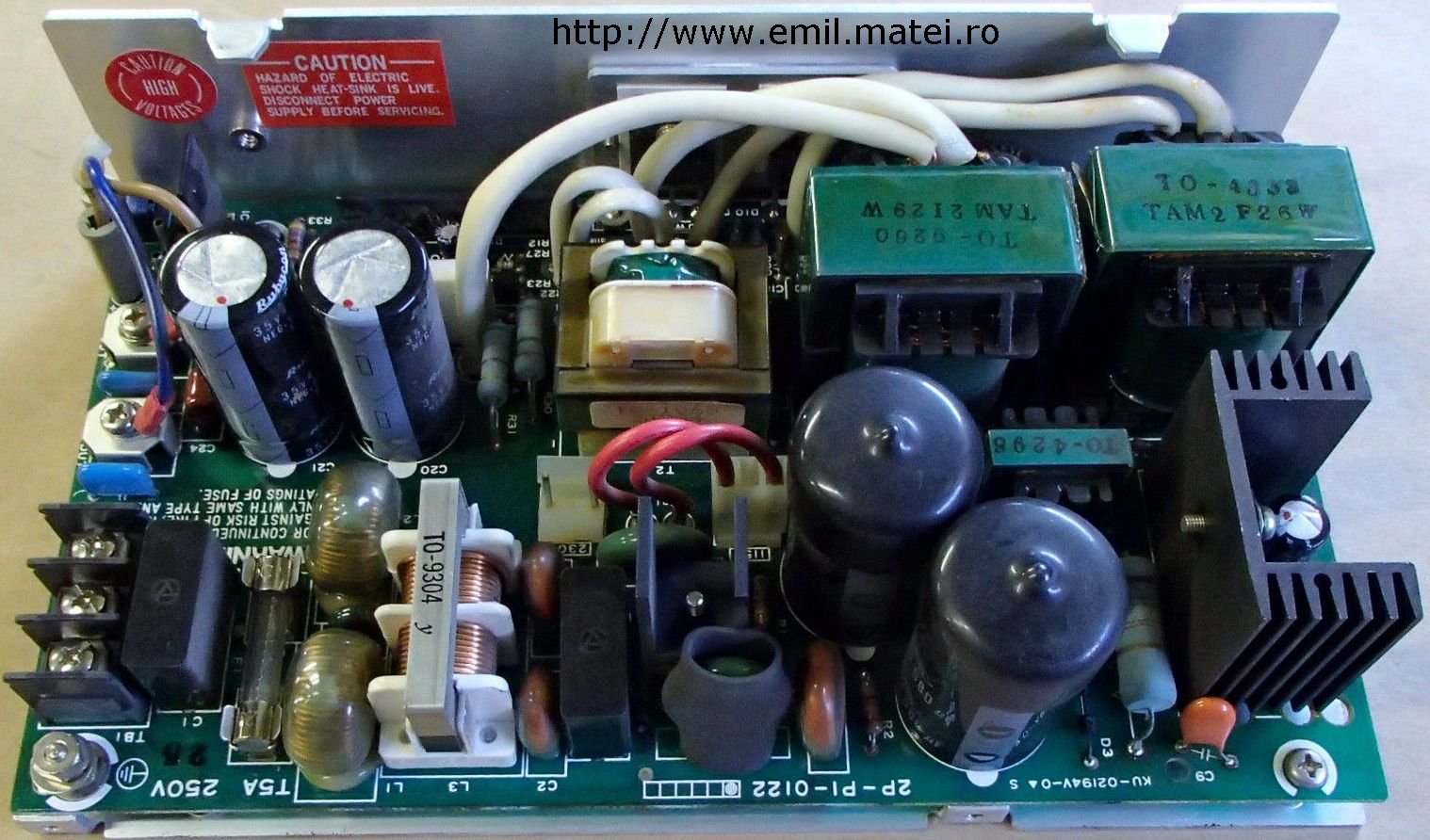

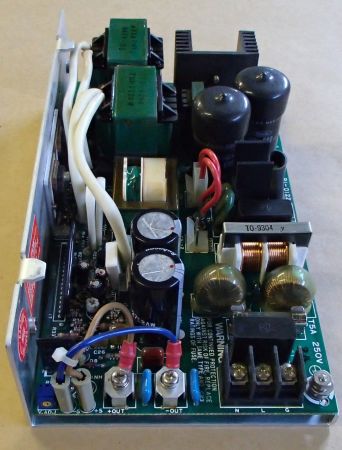

Foto:

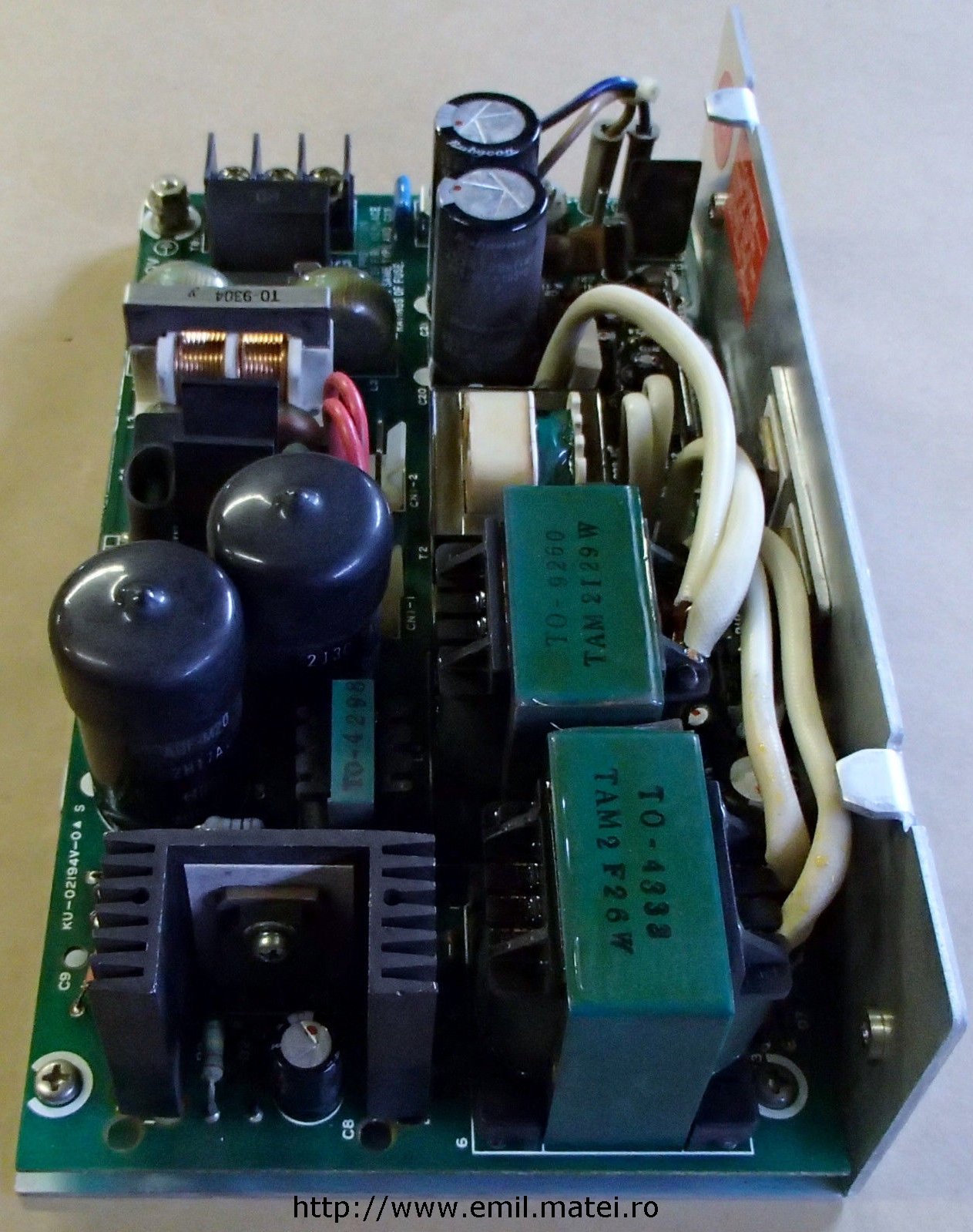

Click pentru marire SMPS Tamura 24V-8A Click pentru marire SMPS Tamura 24V-8A

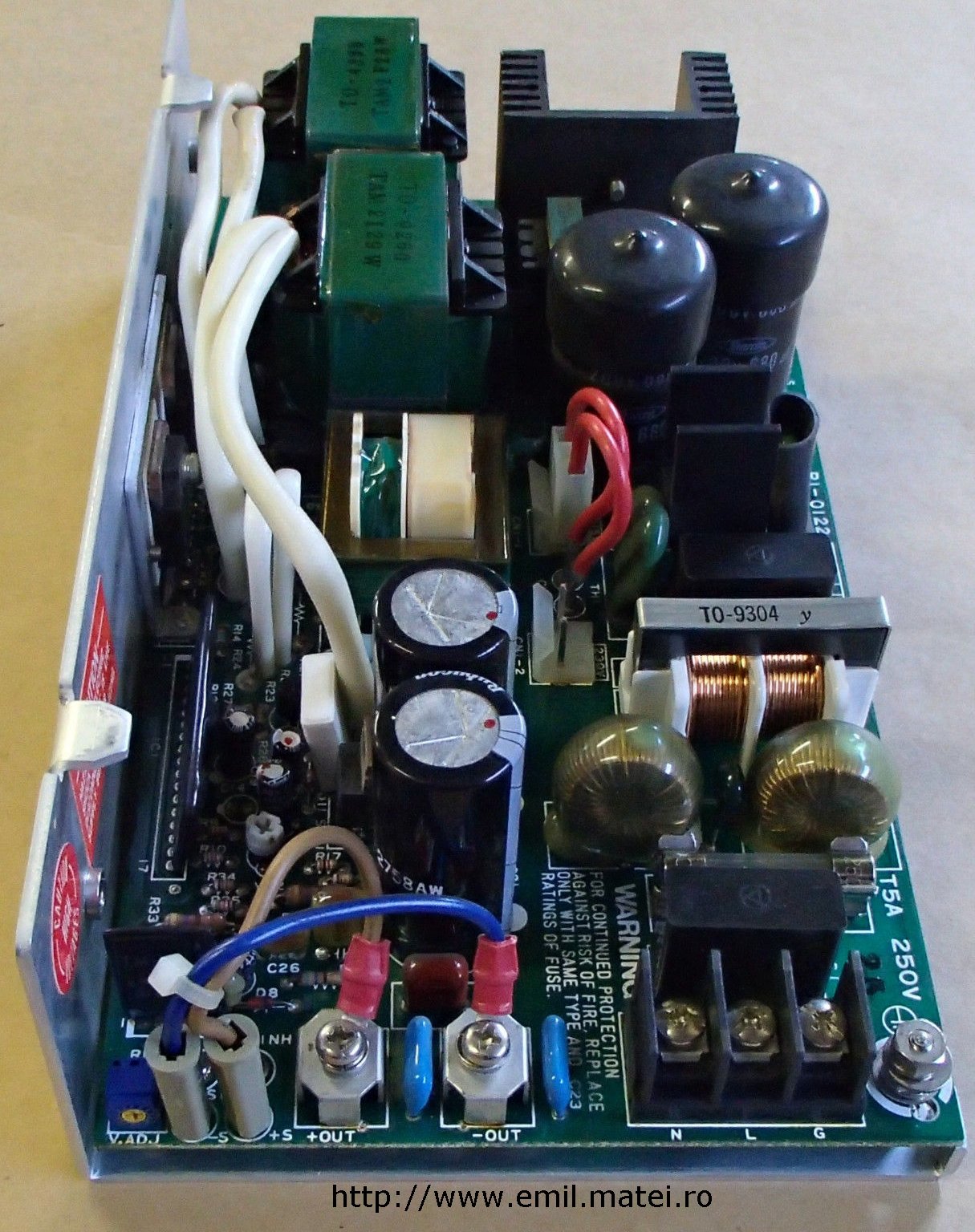

Click pentru marire SMPS Tamura 24V-8A Click pentru marire SMPS Tamura 24V-8A
