Servomotor actionare robinet MP 60 (EMME-GI Italy)
Valve actuator MP 60 (EMME-GI Italy)
Valve actuator MP 60 (EMME-GI Italy)

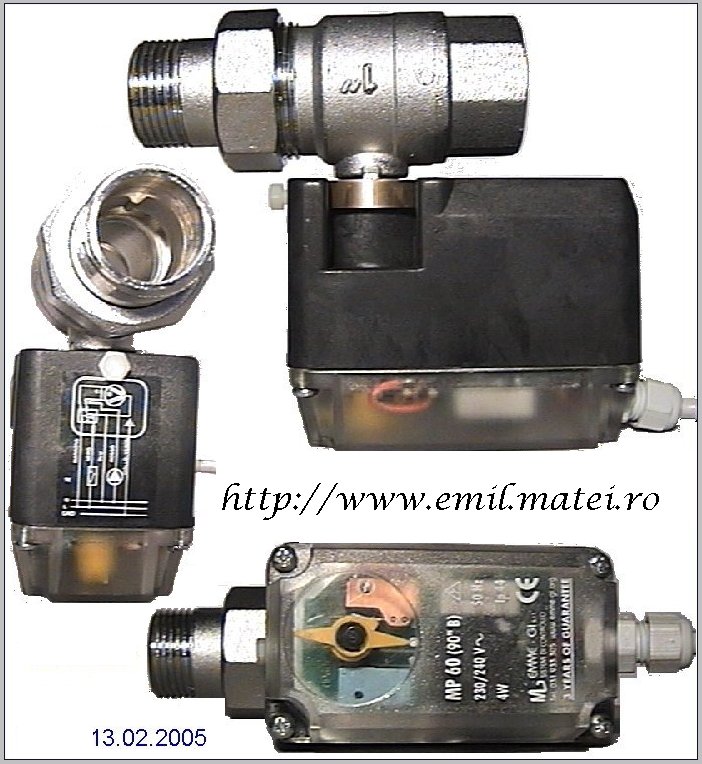

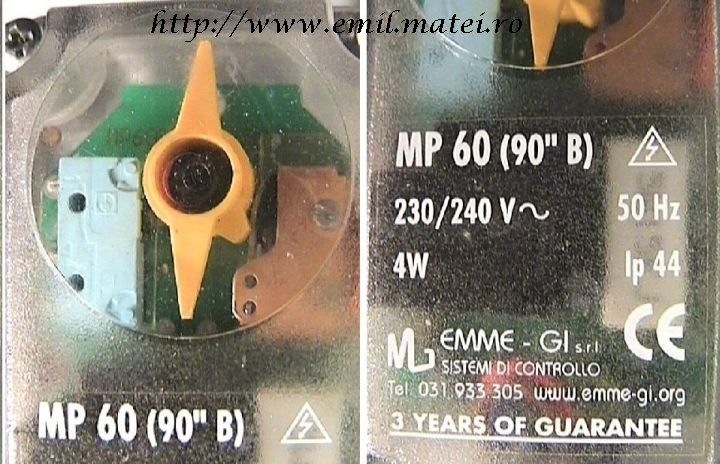

Servomotorul MP 60 de la Emme-Gi se utilizeaza in principal cu robinete sferice de apa de la 1/2 "la 2" cu doua sau trei cai.
Servomotorul MP 60 de la Emme-Gi este foarte apreciat, in special datorita dimensiunilor sale reduse si simplitatii instalarii in diverse aplicatii.
Designul simplu si original, cu capacul transparent, permite observarea in orice moment a pozitiei exacte a supapei, evidențiata de indexul pozitionarii.
Cursa de 90 ° este delimitata electric de catre doua microintrerupatoare care intrerup alimentarea cu energie electrica a motorului atunci cand se ating capetele de cursa.
Servomotorul poate fi, de asemenea, dotat cu un microintrerupator auxiliar cu functie de intrerupere a contactului atunci cand supapa este in poziție deschisa.
Servomotorul se preteaza la actionare cu 3 puncte de comanda (fara releu) si comanda ON-Off (cu releu).
Servomotorul MP 60 de la Emme-Gi este foarte apreciat, in special datorita dimensiunilor sale reduse si simplitatii instalarii in diverse aplicatii.
Cursa de 90 ° este delimitata electric de catre doua microintrerupatoare care intrerup alimentarea cu energie electrica a motorului atunci cand se ating capetele de cursa.
Servomotorul se preteaza la actionare cu 3 puncte de comanda (fara releu) si comanda ON-Off (cu releu).

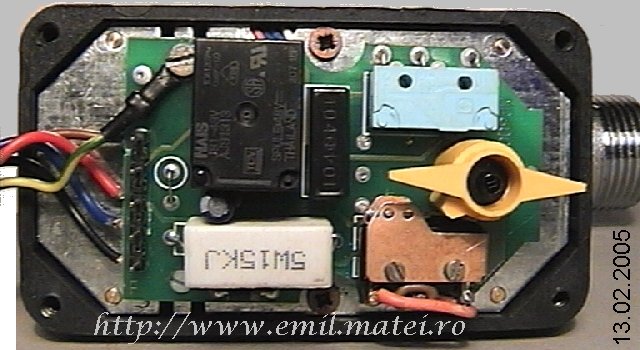

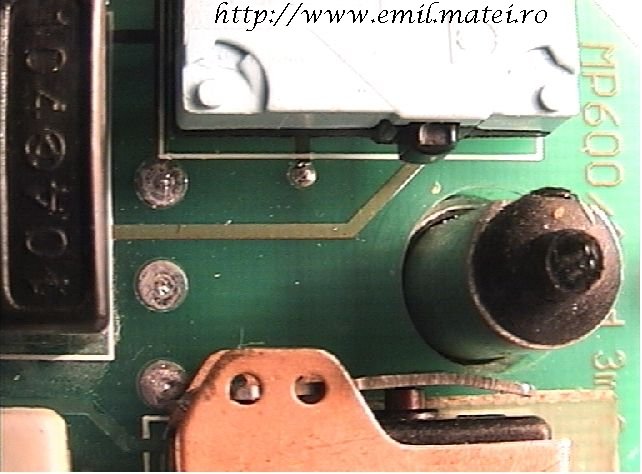

Detalii montaj componente PCB - Valve actuator MP 60

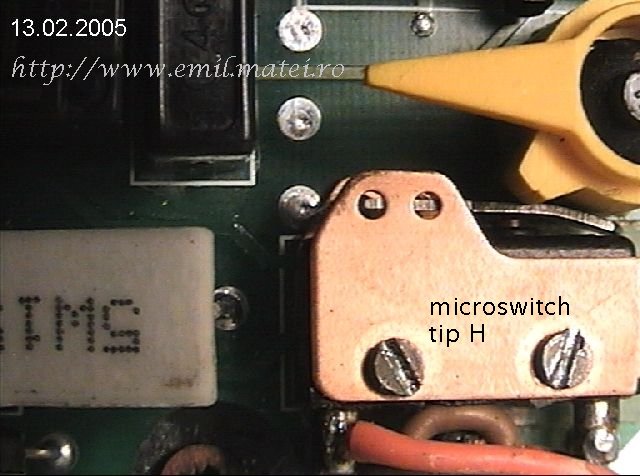

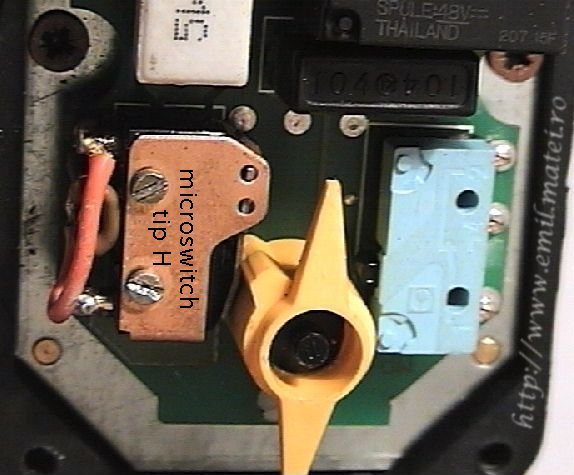

In imaginile prezentate se poate observa ca unul dintre microintrerupatoare (defectat in exploatare) s-a inlocuit cu un model romanesc subminiatura (microintrerupator tip H), nefiind necesare alte modificari ale PCB, ci doar echiparea acestuia cu conductoare suplimentare pentru conexiuni (cel original se monteaza direct pe cablajul imprimat, in gaurile corespunzatoare).

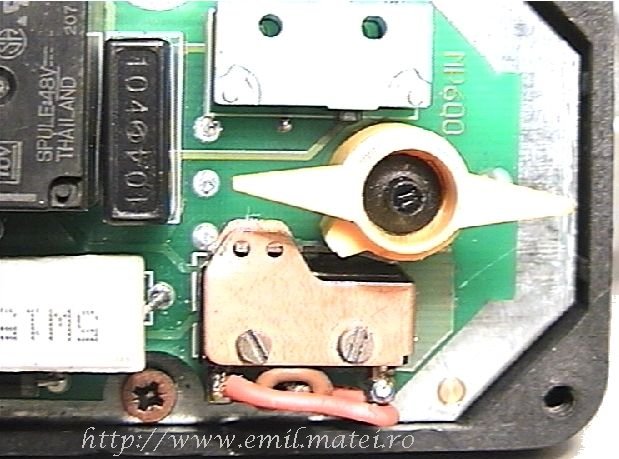

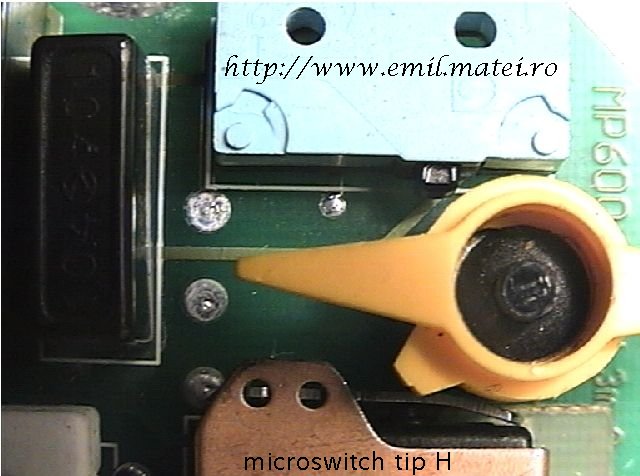

In imaginile urmatoare se pot vedea detaliile de montaj ale componentei mentionate:

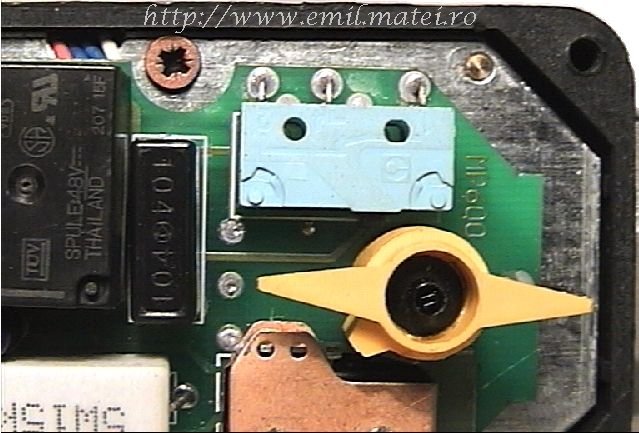

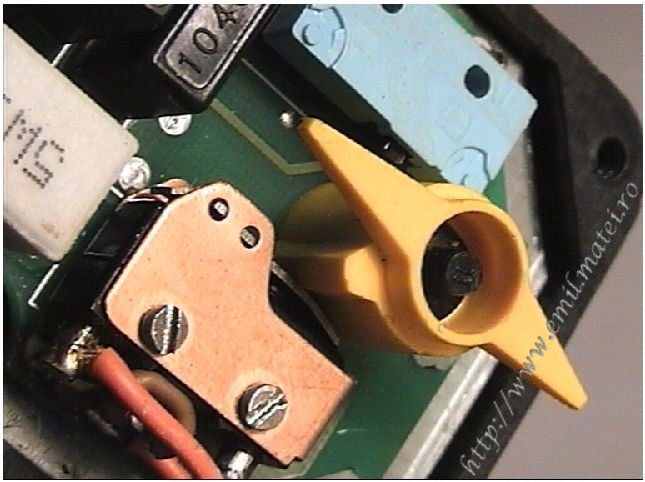

In imaginile urmatoare se pot vedea detaliile de montaj ale componentei mentionate:

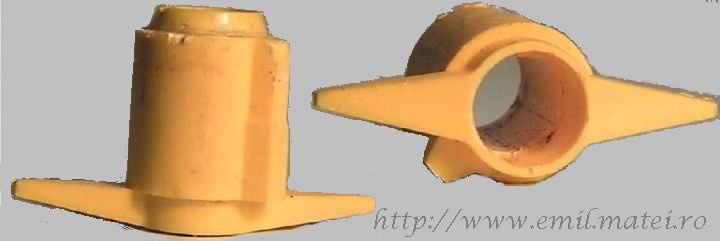

Pentru facilitarea montarii noului microcomutator este necesara demontarea temporara a camei de pe axul ansamblului servomotor:

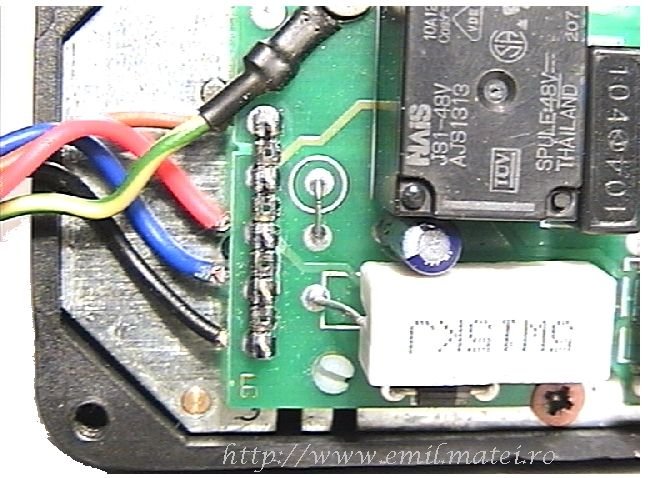

Conexiuni electrice - Valve actuator MP 60

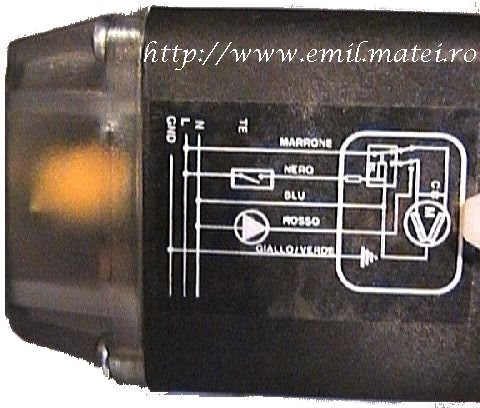

Cele 5 conexiuni electrice ale dispozitivului se executa conform desenului imprimat pe una din fetele carcasei acestuia:
PCB Layout - Valve actuator MP 60

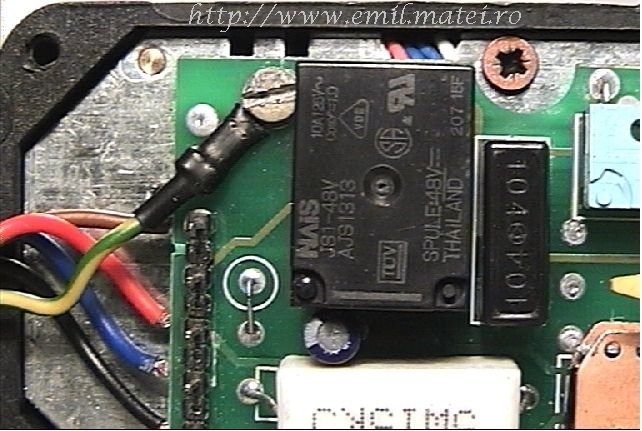

Componentele electronice ale dispozitivului sunt montate pe o placa de circuit imprimat dublu placat. Se prezinta in continuare desenul de amplasare a componentelor (releveu):
PCB Side1 (fata cu componente) - Valve actuator MP 60
PCB Side2 (fata cu lipituri) - Valve actuator MP 60
Schema electrica de principiu - Valve actuator MP 60
In baza desenelor de cablaj prezentate mai sus, rezulta urmatoarea schema electrica de principiu a actionarii robinetului cu servomotor (valve actuator) de tip MP 60:
Alimentare prin transformator de separare - Valve actuator MP 60
Din considerente de protectia muncii ansamblul s-a alimentat prin transformator de separare si protectie, primarul si secundarul fiind constituite de infasurari identice.
O putere de 4W sub o tensiune de 230V ar fi fost suficienta, conform specificatiei producatorului dispozitivului.
S-a construit totusi un transformator de putere mai mare, asigurand o rezerva consistenta, in eventualitatea adaugarii unor consumatori auxiliari.
S-a ales un miez magnetic de buna calitate (amplificator magnetic AMSU dezafectat), cu sectiunea de 6 cmp, bobinajul executandu-se pentru o putere de circa 37VA (230V/0.16A).
Pentru calculul diametrului sarmei de bobinaj s-a luat in considerare o densitate de curent J=3A/mmp.
S-au bobinat cate 1900 spire sarma de cupru-email de 0.28mm diametru fara izolatie, pentru fiecare din cele doua infasurari, fereastra fiind destul de mare ca sa permita alegerea unei variante cu inductie minima in miez.
Dupa asamblare, la alimentarea cu 220V in primar s-au masurat in gol 17mA, putere aparenta 3.69VA.
Montand in secundar ca sarcina un bec incandescent 230V/40W, curentul masurat in primar a fost 175mA, putere aparenta 38VA.
La probele practice cu dispozitivul alimentat prin acest transformator au rezultat urmatoarele incarcari in curent:
Tabloul electric:
S-a construit totusi un transformator de putere mai mare, asigurand o rezerva consistenta, in eventualitatea adaugarii unor consumatori auxiliari.
S-a ales un miez magnetic de buna calitate (amplificator magnetic AMSU dezafectat), cu sectiunea de 6 cmp, bobinajul executandu-se pentru o putere de circa 37VA (230V/0.16A).
S-au bobinat cate 1900 spire sarma de cupru-email de 0.28mm diametru fara izolatie, pentru fiecare din cele doua infasurari, fereastra fiind destul de mare ca sa permita alegerea unei variante cu inductie minima in miez.
Dupa asamblare, la alimentarea cu 220V in primar s-au masurat in gol 17mA, putere aparenta 3.69VA.
Montand in secundar ca sarcina un bec incandescent 230V/40W, curentul masurat in primar a fost 175mA, putere aparenta 38VA.
La probele practice cu dispozitivul alimentat prin acest transformator au rezultat urmatoarele incarcari in curent:
- Pe durata deschiderii robinetului, cu releu cuplat, motor in functiune - 21mA (4.83VA)
- Pe durata inchiderii robinetului, cu releu decuplat, motor in functiune - 15mA (3.45VA)
- Cu robinet inchis, releu decuplat, motor oprit - 6.5mA (1.5VA)
