Pentru a intruni cerintele de compatibilitate electromagnetica, este de dorit ca
variatoarele de putere cu control de faza, cum sunt si cele prezentate in continuare,
sa se alimenteze la retea prin intermediul unor filtre, dimensionate la curentul maxim
absorbit, reducandu-se astfel nivelul perturbatiilor introduse in retea la valori
acceptate de standarde.

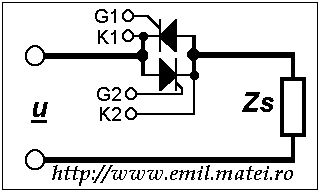

Cel mai simplu contactor static de curent alternativ cu tiristoare este constituit dintr-un grup de doua
tiristoare antiparalel, care se inseriaza intre sursa de energie si sarcina comandata:
Variatoare de putere cu control de faza prin controlul ambelor semialternante, se pot realiza, de asemenea, cu grupuri de tiristoare antiparalel.
Variatoare de putere cu control de faza prin controlul ambelor semialternante, se pot realiza, de asemenea, cu grupuri de tiristoare antiparalel.
Dezavantajul, comparativ cu alte tipuri de circuite din aceasta categorie, il constituie necesitatea unui
circuit de comanda mai complicat, intrucat cele doua tiristoare antiparalel nu au catozii conectati
impreuna, astfel ca este necesara separarea galvanica a circuitelor de poarta, sau utilizarea a doua circuite
separate de comanda, sincronizate corespunzator.
Sunt prezentate doua aplicatii in curent alternativ, care folosesc circuitul integrat UAA145, un controler destinat in principal aplicatiilor industriale cu control de faza:
Sunt prezentate doua aplicatii in curent alternativ, care folosesc circuitul integrat UAA145, un controler destinat in principal aplicatiilor industriale cu control de faza:

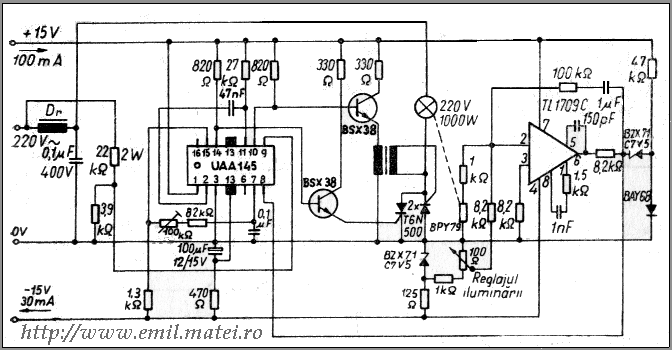

- Reglarea precisa a intensitatii luminoase a unui bec cu incandescenta

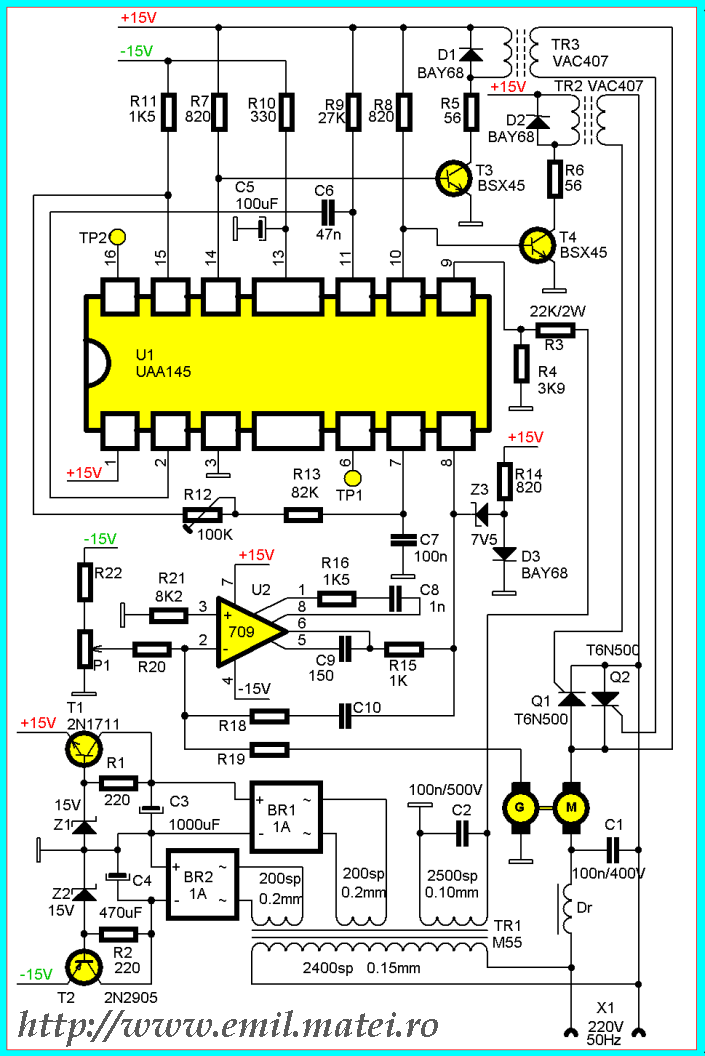

- Reglarea turatiei unui motor serie de curent alternativ monofazat, cu tahogenerator
Datasheetul circuitului UAA145 se poate descarca de la:
- http://www.ortodoxism.ro/datasheets/Temic/mXyzurqs.pdf (TEMIC Semiconductors)
- http://www.adronic.de/downloads/uaa145.pdf (TEMIC Semiconductors)
- http://datasheet.digchip.com/779/779-3-161286-UAA145.pdf (TEMIC Semiconductors)
- http://www.datasheetarchive.com/pdf/3511809.pdf (Telefunken Electronic :: Integrated Circuits 1977)
- http://www.datasheetarchive.com/pdf/3511810.pdf (Telefunken Electronic :: Electronic Component Data Book 1976)
- http://www.datasheets.org.uk/pdf/3511811.pdf(ATMEL)
- http://www.datasheets.org.uk/pdf/3511812.pdf(Telefunken Electronic :: T-65-09)
- http://www.datasheets.org.uk/pdf/3511813.pdf(TEMIC Semiconductors)
- http://www.datasheet4u.com/download.php?id=544982(Telefunken Electronic :: T-65-09)
- http://www.datasheets.org.uk/UAA145-datasheet.html
- http://www.electro-tech-online.com/attachments/electronic-projects-design-ideas-reviews/2288-thyristors-control-uaa145.pdf?d=1086792926
