Redresor de sudare automata sub flux "RSAR 1000"
Automatic welding rectifier "RSAR 1000"
Automatic welding rectifier "RSAR 1000"
Redresorul tip RSAR-1000 cu caracteristica rigida usor cazatoare este recomandat pentru sudarea automata

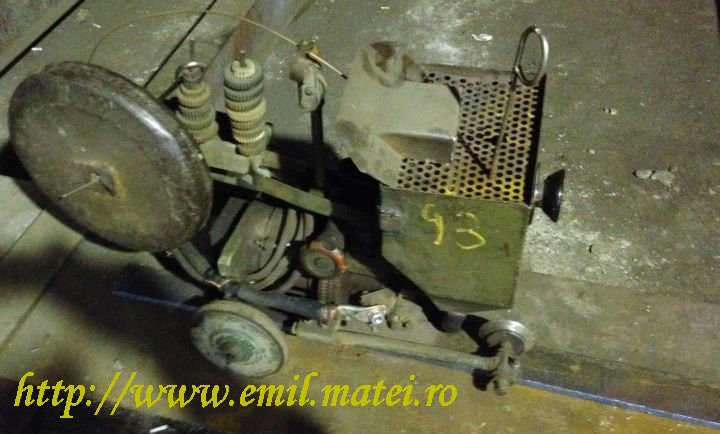

sub flux impreuna cu automatul de sudare AST-3, sau cu alt automat cu viteza de avans a sarmei electrod constanta.
Sursa de curent este o constructie compacta monobloc, toate elementele componente ale instalatiei de redresare fiind montate intr-o constructie metalica, cu pereti demontabili si cu o usa rabatabila, astfel incat este asigurat un acces usor in interior.
Pe usa sunt plasate instrumentele de masura si comutatoarele de actionare. In partea inferioara sunt bornele de iesire a curentului marcate vizibil cu + si - si o priza de conectare a automatului AST-3. Intreaga constructie e montata pe 4 roti si sunt prevazute urechi de ridicare.
Sursa de curent este o constructie compacta monobloc, toate elementele componente ale instalatiei de redresare fiind montate intr-o constructie metalica, cu pereti demontabili si cu o usa rabatabila, astfel incat este asigurat un acces usor in interior.
Pe usa sunt plasate instrumentele de masura si comutatoarele de actionare. In partea inferioara sunt bornele de iesire a curentului marcate vizibil cu + si - si o priza de conectare a automatului AST-3. Intreaga constructie e montata pe 4 roti si sunt prevazute urechi de ridicare.
Caracteristici tehnice
- Tensiunea de alimentare - 3x380V, 50Hz
- Curent maxim absorbit din reteaua de alimentare - 110A
- Factor de putere - 0.84
- Putere aparenta - 73KVA
- Tensiunea redresata in gol - 60V plus/minus 5V
- Curent maxim de sudare - 1000A
- Durata de actionare DA - 80%
- Ciclu de lucru - 60 minute
- Curent de sudare la DA 100% - 900A
- Curent minim de sudare - 250A
- Tensiunea de lucru conventionala pentru Is mai mic sau egal cu 600A, Us=14+0.05Is
- Tensiunea de lucru conventionala pentru Is mai mare sau egal cu 600A, Us=44V
- Caracteristica externa U=f(I) - rigida, usor cazatoare
- Modul de racire - Ventilatie fortata
- Temperatura ambianta maxima - 40 grade Celsius
- Gabarit:
- lungime 1100mm
- latime 750mm
- inaltime 1300mm
- Greutate aproximativa - 800 kg
Instalare
Inainte de legare la retea se verifica rezistenta de izolatie a tuturor circuitelor fata de masa si intre ele.
Nu se pune in functiune daca rezistenta de izolatie este sub 1 megaohm. Intr-un asemenea caz se va usca prin
depozitare intr-o incapere uscata sau se va cauta o eventuala punere la masa survenita in cursul transportului.
Conditii:
Conditii:
- Redresorul va fi plasat astfel incat sa permita acces la toate laturile si sa fie asigurata ventilatia.
- La tabloul de racord se vor monta sigurante fuzibile de 100A.
- Conectarea redresorului la retea se face la placa de borne montata in partea stanga jos, cablul de alimentare putand intra fie pe dedesubt, fie prin decuparea din peretele lateral stang. Cablul de alimentare va fi de 4x25mmp sau mai mare.
- Se va conecta la pamant, asa cum face orice electrician responsabil.
- Se monteaza peretele lateral.
- Se conecteaza cablurile de sudura la placa de borne iesire, piesa de sudat la borna MINUS si automatul de sudare laborna PLUS, cu doua cabluri paralele de sectiune cel putin 95mmp.
- Se monteaza capacul de protectie a bornelor de iesire.
- Se conecteaza priza de pe panoul general frontal la tabloul automatului de sudura AST-3 la bornele n-m. In cazul functionarii cu alt automat se va adapta corespunzator.
Functionare

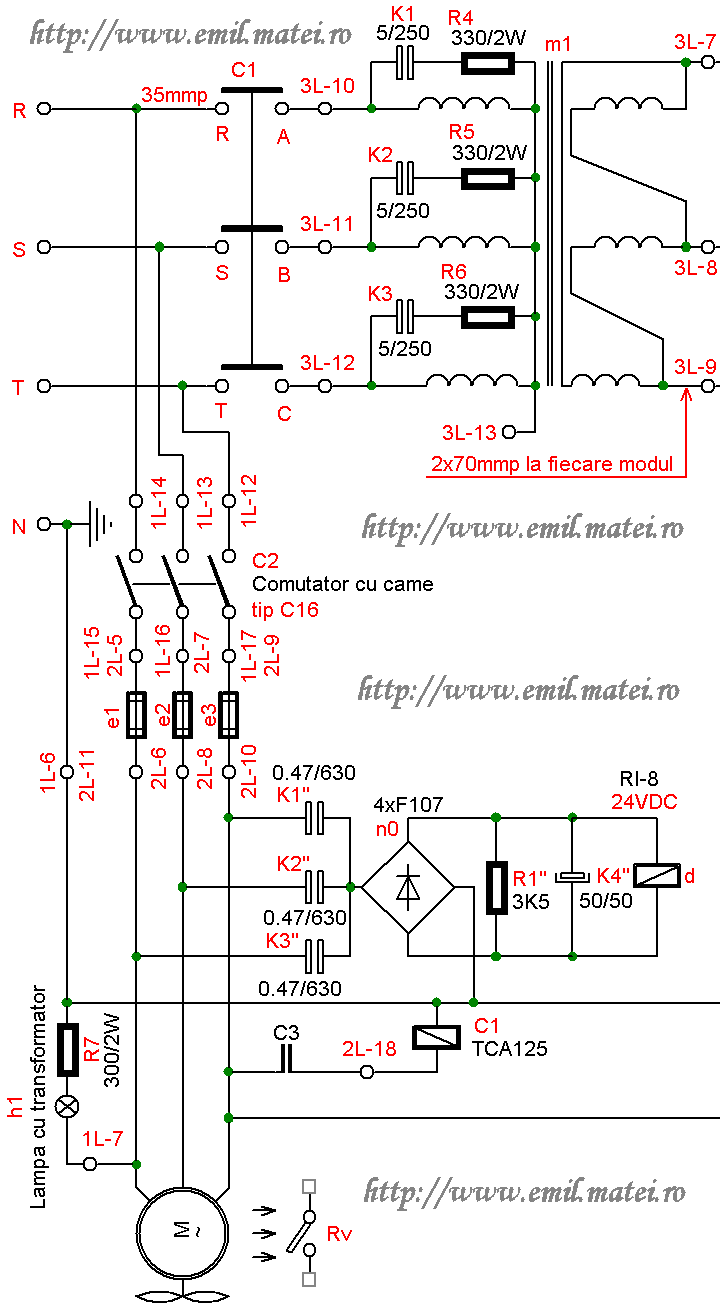

Prin comutarea contactorului C2 "Conectare" pe pozitia "Pornit" se alimenteaza circuitele de comanda prin transformatorul monofazat m1
si electromotorul ventilatorului. Daca sunt prevazute toate cele trei faze si daca releul de vant este atras (se inchide cand aerul
este suflat in exterior in partea de sus), se poate comanda de la automatul de sudura inchiderea contactorului C1 si deci inchiderea circuitului de forta.
Intreruperea se poate face fie de la butonul de oprire al automatului, fie trecand comutatorul "Conectare" pe pozitia "Oprit".

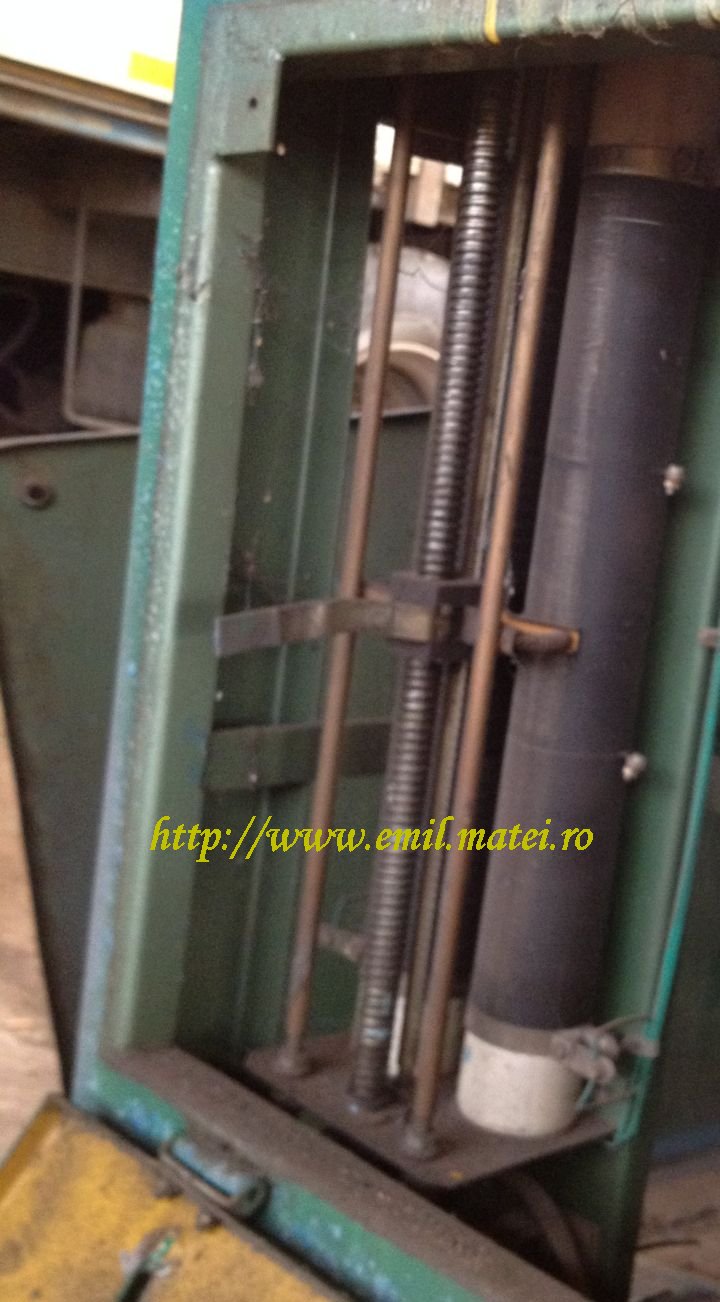

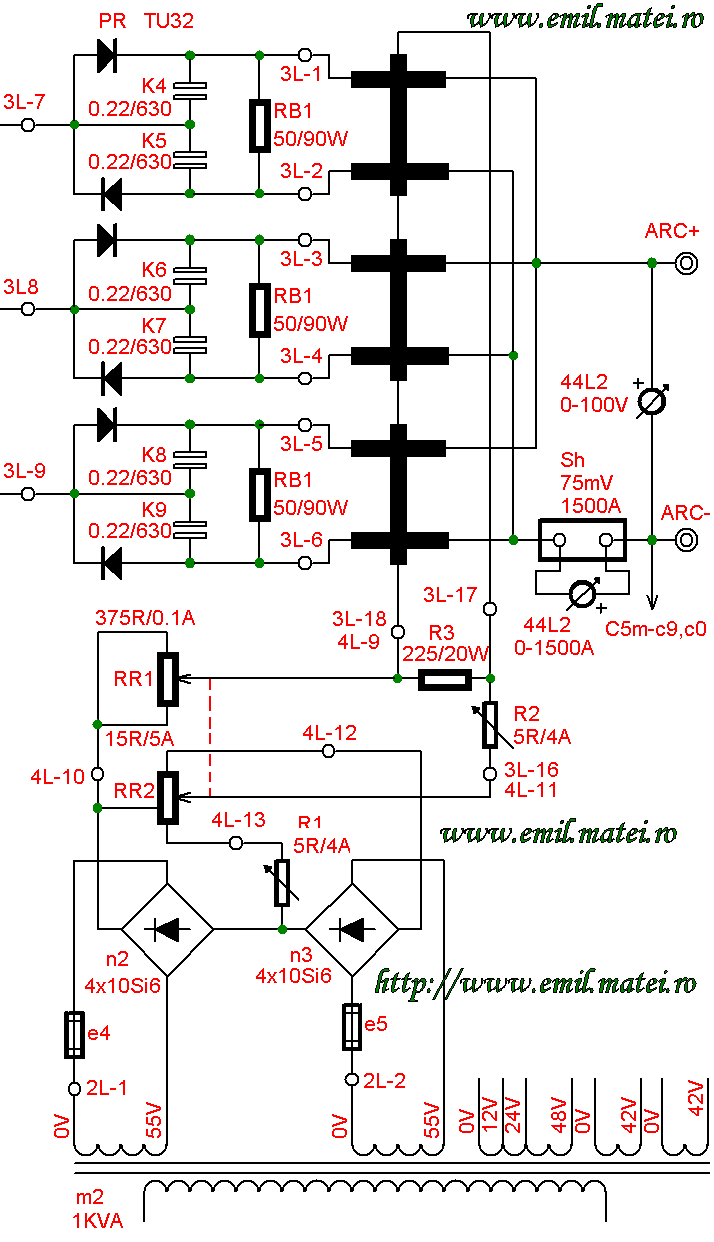

Reglarea curentului de sudura se face din comutatorul "Reglaj", fie cu redresorul in gol adica fara a se inchide circuitul de sudare, deci in cadrul operatiunilor de pregatire a lucrarilor, fie in timp ce sudeaza. Comutatorul "Reglaj" actioneaza reostatul de reglaj. Prin pozitia cursoarelor rezistentelor RR1 si RR2 se modifica valoarea si sensul curentului de comanda al bobinelor saturabile. In functie de aceasta comanda variaza caderea de tensiune pe aceste bobine si deci variaza tensiunea de iesire obtinandu-se o gama larga de tensiuni pentru un anumit curent de sudare.
Reostatul de reglaj este prevazut cu limitatori de cursa, care intrerup motorul de actionare al reostatului.
Pozitia reostatului este marcata de un indicator in partea stanga a panoului frontal.

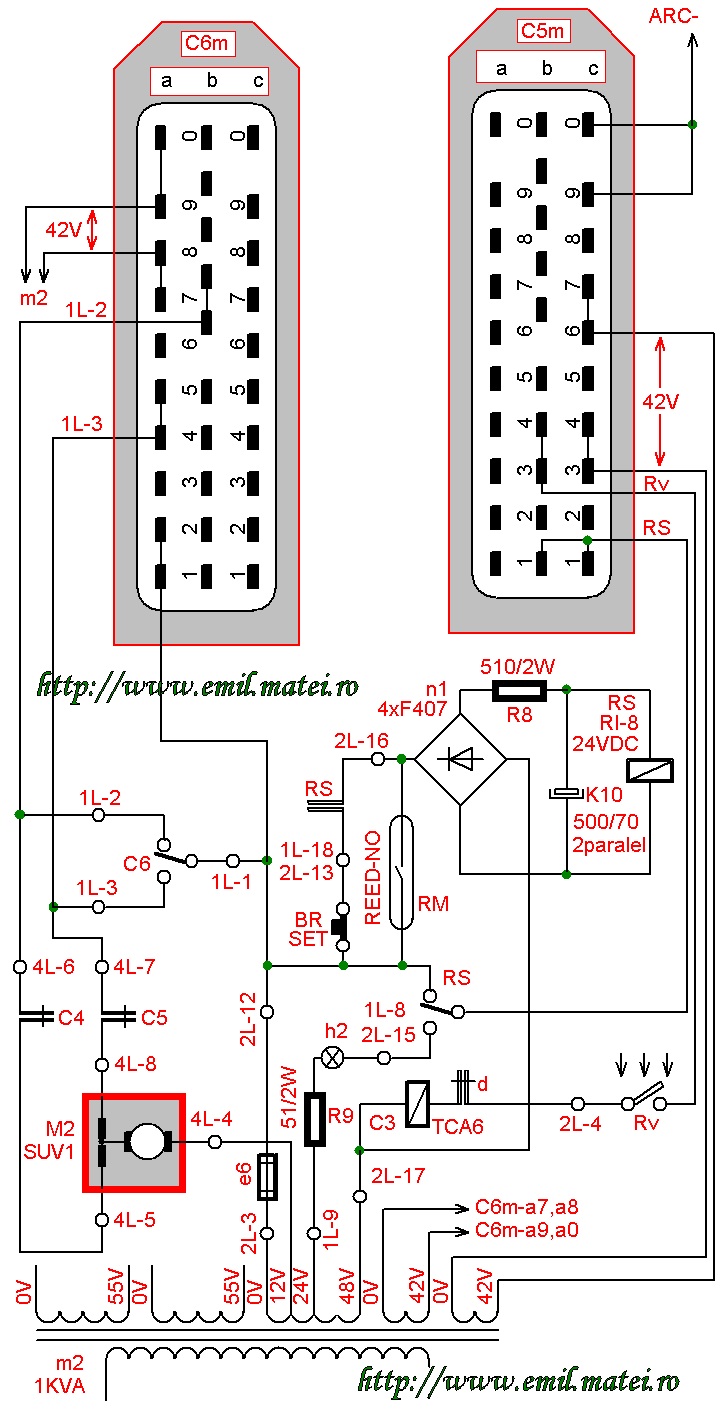

Redresorul este prevazut cu o protectie la suprasarcina, formata dintr-un releu magnetic RM si un circuit n1, R8, releul RS si condensatorul K10. Prin inchiderea lui RM este alimentata puntea n1 si bobina releului RS, cu o intarziere data de K10. Releul RS are un contact normal-deschis si un contact comutabil. Prin actionarea lui RS puntea n1 ramane alimentata in continuare, se aprinde lampa h, si se intrerupe circuitul bobinei contactorului C3, deci cade contactorul de alimentare al redresorului, C1. Pentru revenire se va apasa pe butonul de reanclansare de pe panoul frontal, sau se poate intrerupe si restabili contactul prin C2.
Releul magnetic va fi reglat numai in cazul in care deconecteaza la amorsarea arcului. Se obtine marirea curentului de actionare modificandu-i pozitia, in sensul reducerii unghiului dintre releu si bara de curent pe care e montat. Acest reglaj se va face cu atentie pentru a nu mari exagerat de mult curentul de sudare. Este in interesul beneficiarului ca acest releu sa fie reglat cat mai jos.
Este prevazuta o protectie care declanseaza redresorul in cazul ramanerii in doua faze. De asemenea, sunt prevazute o serie de sigurante fuzibile. Diodele redresoare si primarul transformatorului sunt protejate contra unor eventuale supratensiuni.
Intreruperea se poate face fie de la butonul de oprire al automatului, fie trecand comutatorul "Conectare" pe pozitia "Oprit".
Reglarea curentului de sudura se face din comutatorul "Reglaj", fie cu redresorul in gol adica fara a se inchide circuitul de sudare, deci in cadrul operatiunilor de pregatire a lucrarilor, fie in timp ce sudeaza. Comutatorul "Reglaj" actioneaza reostatul de reglaj. Prin pozitia cursoarelor rezistentelor RR1 si RR2 se modifica valoarea si sensul curentului de comanda al bobinelor saturabile. In functie de aceasta comanda variaza caderea de tensiune pe aceste bobine si deci variaza tensiunea de iesire obtinandu-se o gama larga de tensiuni pentru un anumit curent de sudare.
Reostatul de reglaj este prevazut cu limitatori de cursa, care intrerup motorul de actionare al reostatului.
Pozitia reostatului este marcata de un indicator in partea stanga a panoului frontal.
Redresorul este prevazut cu o protectie la suprasarcina, formata dintr-un releu magnetic RM si un circuit n1, R8, releul RS si condensatorul K10. Prin inchiderea lui RM este alimentata puntea n1 si bobina releului RS, cu o intarziere data de K10. Releul RS are un contact normal-deschis si un contact comutabil. Prin actionarea lui RS puntea n1 ramane alimentata in continuare, se aprinde lampa h, si se intrerupe circuitul bobinei contactorului C3, deci cade contactorul de alimentare al redresorului, C1. Pentru revenire se va apasa pe butonul de reanclansare de pe panoul frontal, sau se poate intrerupe si restabili contactul prin C2.
Releul magnetic va fi reglat numai in cazul in care deconecteaza la amorsarea arcului. Se obtine marirea curentului de actionare modificandu-i pozitia, in sensul reducerii unghiului dintre releu si bara de curent pe care e montat. Acest reglaj se va face cu atentie pentru a nu mari exagerat de mult curentul de sudare. Este in interesul beneficiarului ca acest releu sa fie reglat cat mai jos.
Este prevazuta o protectie care declanseaza redresorul in cazul ramanerii in doua faze. De asemenea, sunt prevazute o serie de sigurante fuzibile. Diodele redresoare si primarul transformatorului sunt protejate contra unor eventuale supratensiuni.
Intretinere
Pentru asigurarea unei exploatari in conditii bune se recomanda efectuarea unor revizii periodice:
Redresorul va functiona cu toate capacele inchise atat din motive de protectie a muncii, cat si din motive de ventilatie.
- La o saptamana dupa punerea in functiune, se verifica conexiunile din circuitele de forta si de comanda. Se verifica daca nu s-au deplasat piese sau legaturi, reducand periculos distantele izolante.
- Revizia trimestriala.
Se fac verificarile aratate mai sus.
Se sufla cu aer praful depus in interiorul redresorului si in special pe radiatoarele diodelor.
Cu o perie moale se va inlatura praful de pe piesele izolante si de la punctele de contact electric.
Se examineaza contactele comutatorului C1 si eventual se curata. Daca sunt perlate se vor inlocui.
Se verifica rezistenta de izolatie conform celor specificate anterior.
Redresorul va functiona cu toate capacele inchise atat din motive de protectie a muncii, cat si din motive de ventilatie.
Defectiuni posibile
- Lampa h, "Conectat" nu se aprinde si nici ventilatorul nu porneste:
- Comutatorul "Conectare" trebuie pus pe pozitia "Pornit";
- Se verifica sigurantele e1, e2, e3.
- Lampa h, "Conectat" nu se aprinde dar ventilatorul functioneaza:
- Se va verifica lampa;
- Se vor verifica conexiunile lampii.
- Lampa h, "Conectat" se aprinde, dar ventilatorul nu porneste:
- Se verifica sigurantele e1, e2, e3.
- Se vor verifica conexiunile la bornele motorului.
- Nu functioneaza reostatul de reglaj:
- Se verifica siguranta e6;
- Se verifica existenta tensiunii la bornele motorului de actionare a cursorului reostatului (12V);
- Se verifica contactele limitatoarelor de fine de cursa c4 si c5.
- Nu variaza curentul de sudura desi reostatul de reglaj functioneaza:
- Se verifica sigurantele e4, e5;
- Se verifica variatia tensiunii la bornele rezistentei r3, daca nu variaza odata cu variatia reostatului este un defect in puntea n2 sau n3;
- Se verifica continuitatea circuitului de comanda intre BS1, BS2, BS3;
- Se verifica conexiunile intre rezistentele R1, R2, R3 si reostatul de reglaj.
- Nu se inchide contactorul C1, nu apare la iesire nici tensiune si nici curent, lampa b1 se aprinde, ventilatorul functioneaza in sensul corect:
- Se verifica daca releul de vant se inchide;
- Se verifica daca s-a facut corect legatura prizei P1 la tabloul automatului AST-3 sau echivalent;
- Se verifica continuitatea circuitului format din secundarul 48V al transformatorului de comenzi, bobina contactorului C3, contact NI al releului d, Rv, RS, e6;
- Se verifica cotinuitatea bobinei C1.
- Contactorul inchide, apare tensiune la borne si in momentul amorsarii arcului se intrerupe circuitul de forta. Declanseaza releul magnetic. Trebuie reglat pentru o valoare de curent mai mare, se va deplasa foarte putin in sensul reducerii unghiului intre releu si bara de cupru pe care este montat.
- Tensiunea la iesire este mai mica decat cea normala, atat in sarcina cat si in gol. Se aude un zgomot deosebit.
Se opreste functionarea. Se deconecteaza toate diodele si se verifica daca nu s-au defectat.
Se vor evita scurtcircuitele directe la bornele de sudura.
