Redresoare de sudare diy
Diy welding rectifiers

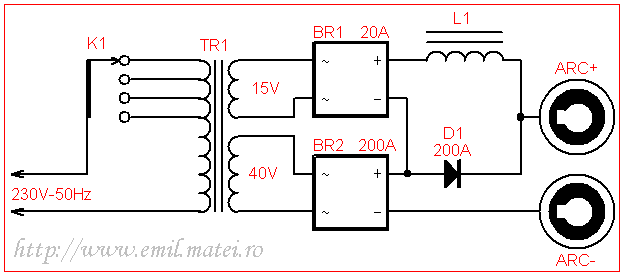

Acest redresor are in componenta un transformator cu doua infasurari, o infasurare de mare putere care livreaza tensiunea permanenta de mentinere a arcului electric si o infasurare de mica putere care furnizeaza o tensiune suplimentara, activa doar pe durata amorsarii arcului.
Cele doua tensiuni sunt redresate prin punti redresoare dimensionate corespunzator, respectiv 200A pentru tensiunea de mentinere a arcului, care in gol este de 40V, si 20A pentru tensiunea suplimentara folosita la amorsare, care in gol este de 15V.
Tensiunea suplimentara este filtrata prin drosselul L1 inseriat pe iesire.
O dioda de comutare inseriata in circuitul principal (D1) permite inactivarea tensiunii auxiliare utilizate la amorsare.
Cata vreme aparatul este in gol, tensiunea la iesire este data de suma celor doua tensiuni redresate, intrucat dioda D1 este blocata, iar cele doua punti redresoare sunt practic in serie. Dupa stabilirea arcului electric, dioda D1 intra in conductie, pe ea apare caderea de tensiune specifica, de ordinul a 1.5-2V, suntand practic sursa auxiliara folosita la amorsare.
