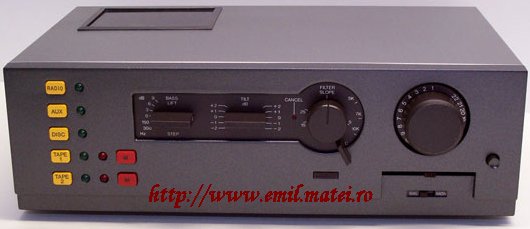

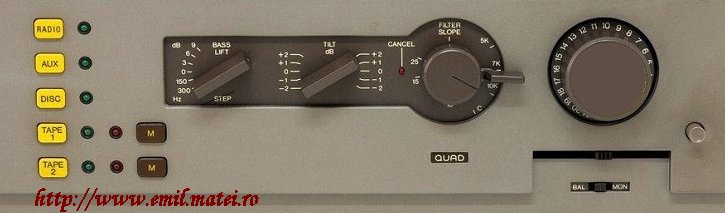

Preamplificatorul QUAD44
QUAD44 Preamplifier
QUAD44 Preamplifier
QUAD44 a fost primul dintre preamplificatoarele QUAD care utilizeaza amplificatoare operationale si comutatoare electronice.

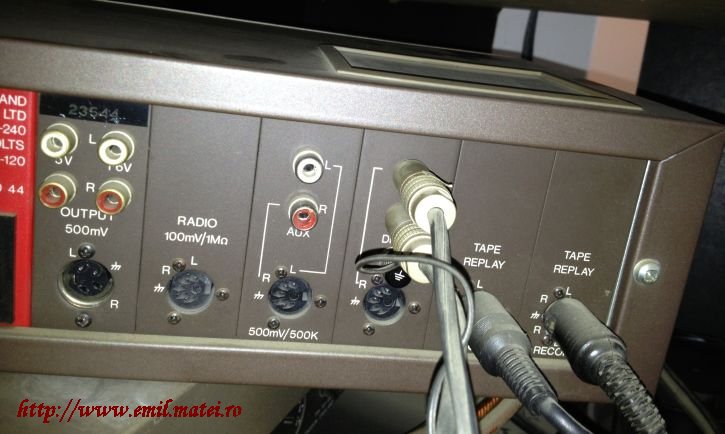

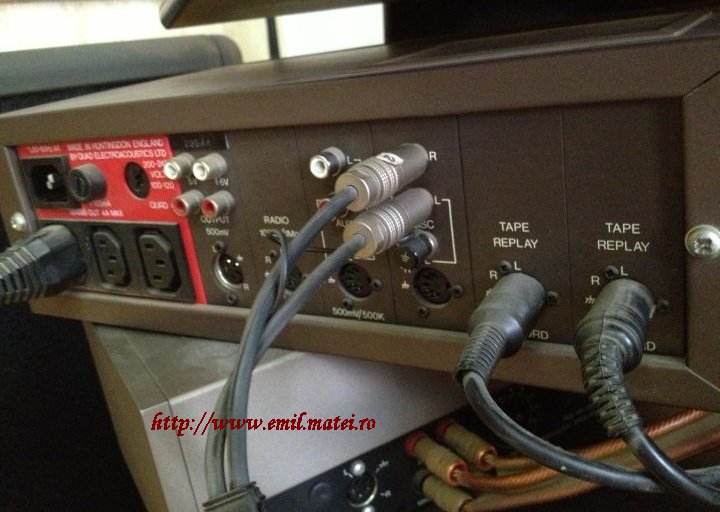

Circuitele de intrare au o structura modulara care-i confera o mare versatilitate, cele 5 module separate sunt intersarjabile.
In functie de necesitati, se poate echipa cu 5 module identice, sau orice combinatie dorita.
Din punctul de vedere al proiectarii tehnice, aparatul este succesorul lui QUAD33, avand aceasi magistrala interna de semnal de numai 100mV.

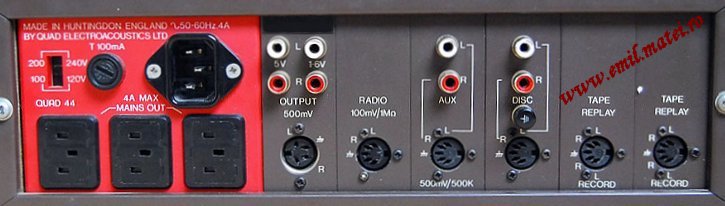

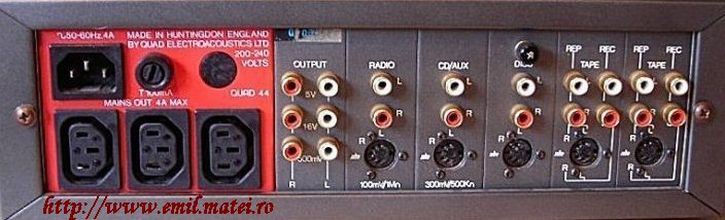

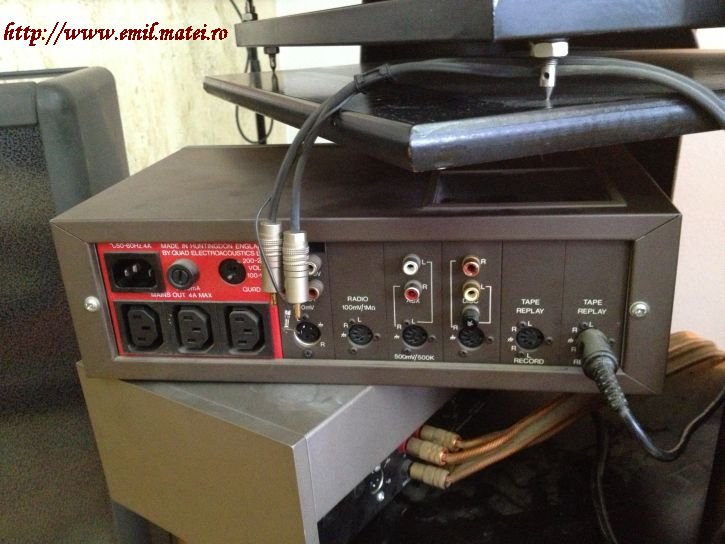

Intre anii 1979 si 1989 s-au fabricat 40 000 unitati. Vazute din exterior, sunt doua modele, primul fiind seria maro, iar mai tarziu, seria gri, dar, din punct de vedere al structurii interne (scheme) exista mai multe variante.
Din punctul de vedere al proiectarii tehnice, aparatul este succesorul lui QUAD33, avand aceasi magistrala interna de semnal de numai 100mV.
Intre anii 1979 si 1989 s-au fabricat 40 000 unitati. Vazute din exterior, sunt doua modele, primul fiind seria maro, iar mai tarziu, seria gri, dar, din punct de vedere al structurii interne (scheme) exista mai multe variante.

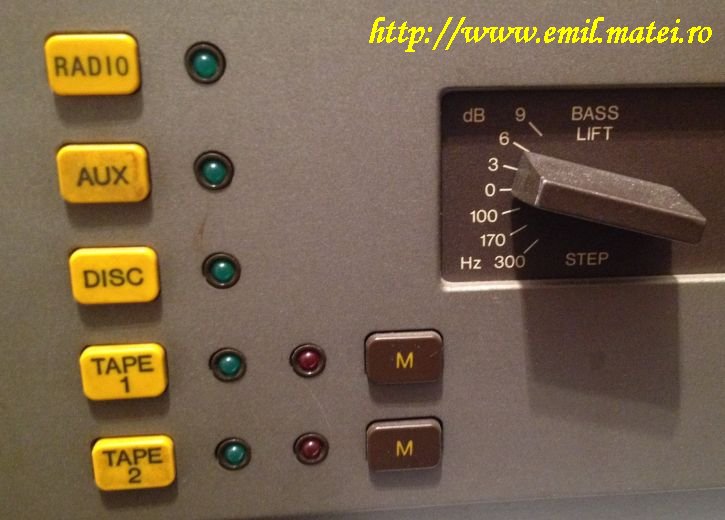

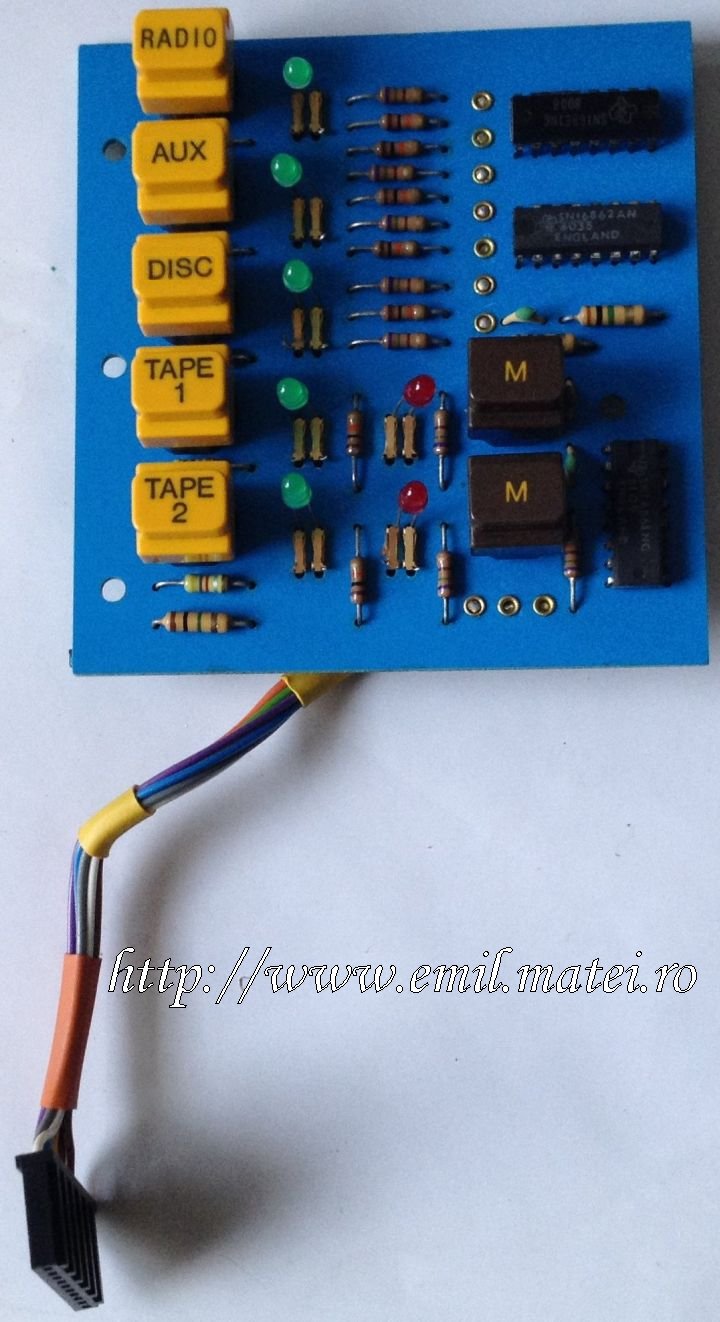

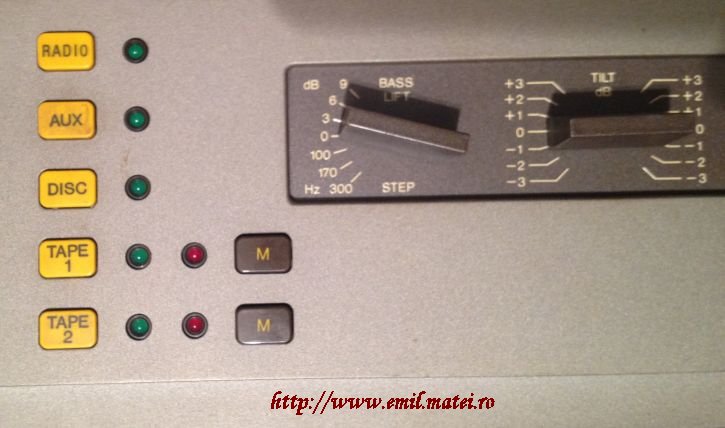

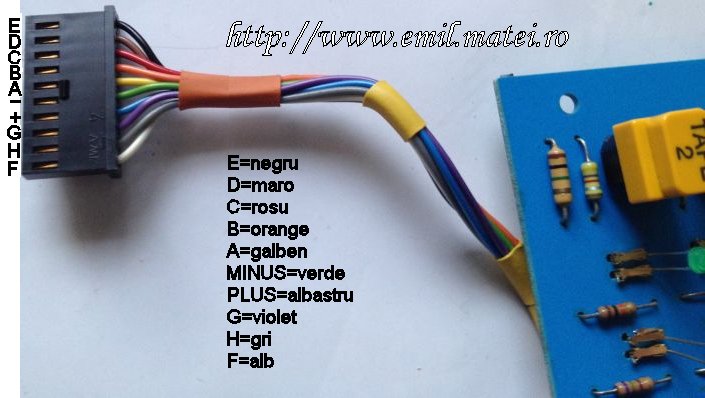

Modul selectare intrari (Input selector module):

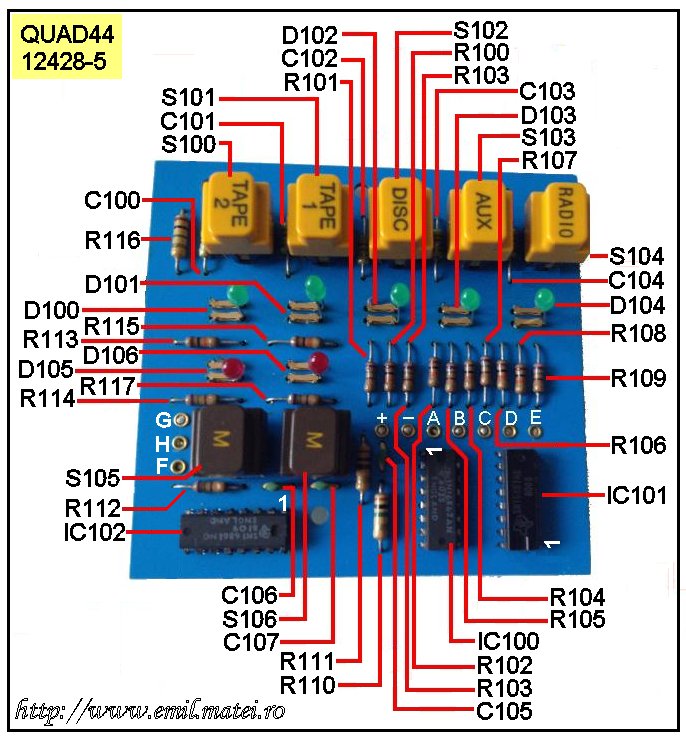

Lista componentelor PCB selectie intrari
| Nr.crt | Denumire | Simbol (Ref.No.) | Stock No. | Caracteristici | Cantitate |
| 1 | Rezistor | R100,R102,R104,R106,R108,R113,R115 | R10K0JI | 10K 5% | 7 BUC |
| 2 | Rezistor | R101,R103,R105,R107,R109,R112,R114,R117 | R750RJI | 750 5% | 8 BUC |
| 3 | Rezistor | R110,R111,R116 | R1M00JI | 1M 5% | 3 BUC |
| 4 | Condensator | C100,C101,C102,C103,C104 | C4N705J | 4.7nF | 5 BUC |
| 5 | Condensator | C105,C106,C107 | C4N705J | 4.7nF | 3 BUC |
| 6 | LED | D100,D101,D102,D103,D104 | BL556G2 | verde 3mm | 5 BUC |
| 7 | LED | D105,D106 | BL5053R | rosu 3mm | 2 BUC |
| 8 | Buton cu revenire | S100,S101,S102,S103,S104,S105,S106 | S44INPA | Switch D6 | 7 BUC |
| 9 | Circuit integrat | IC100 | D16862A | SN16862 | 1 BUC |
| 10 | Circuit integrat | IC101,IC102 | D16861N | SN16861 | 2 BUC |

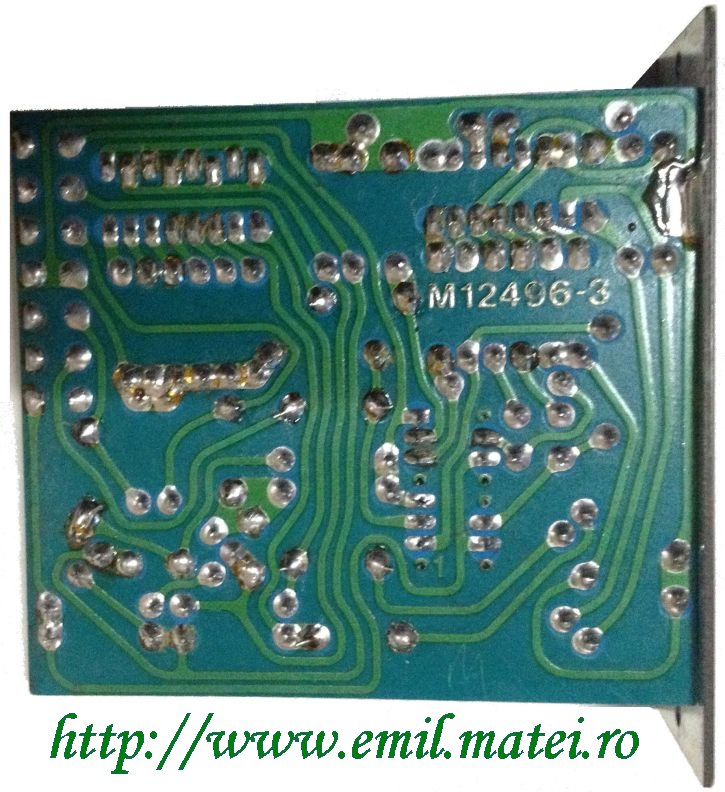

| 11 | Placa circuit imprimat | - | I12428A | DRG M1242H | 1 BUC |

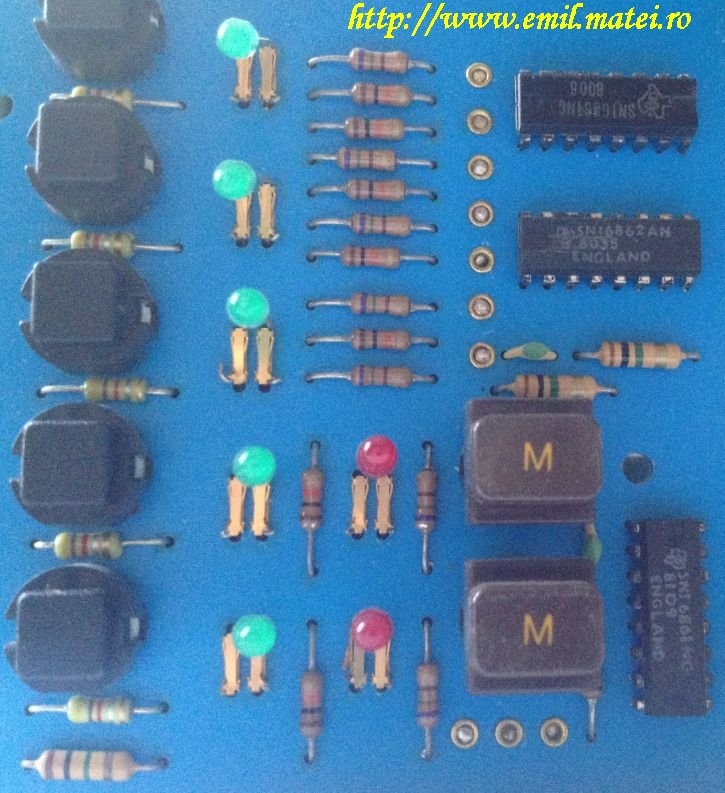

Din motive legate de productie, LED-urile nu sunt lipite pe placa de circuit imprimat, in schimb li s-au
prevazut socluri cu contacte aurite.
Modul de intrare TAPE:
