Amplificatorul QUAD405-2
QUAD405-2 amplifier

Amplificatorul QUAD405 original furnizeaza 100W pe fiecare canal, pe impedante de sarcina cuprinse intre 4.5 si 8 ohmi. Pentru a face posibila utilizarea difuzoarelor de 4 ohmi si a celor de 8 ohmi la care impedanta poate scadea sub 4.5 ohmi, a fost proiectat QUAD405-2 care s-a introdus in fabricatie in ianuarie 1983, incepand cu numarul de serie 65000.
Multe amplificatoare fabricate anterior au fost convertite in QUAD405-2 de catre proprietari sau distribuitori prin inlocuirea vechilor module.

QUAD405-2 are un circuit de limitare a curentului mai sofisticat, realizat pe placutele de circuite hibride N1/N2. Astfel este posibila aplicarea pe iesire a unor sarcini intre 3 ohmi si 10 ohmi, iar pentru puteri sub 50W sarcini de 1.5 ohmi fara a pune in pericol tranzistoarele de putere.

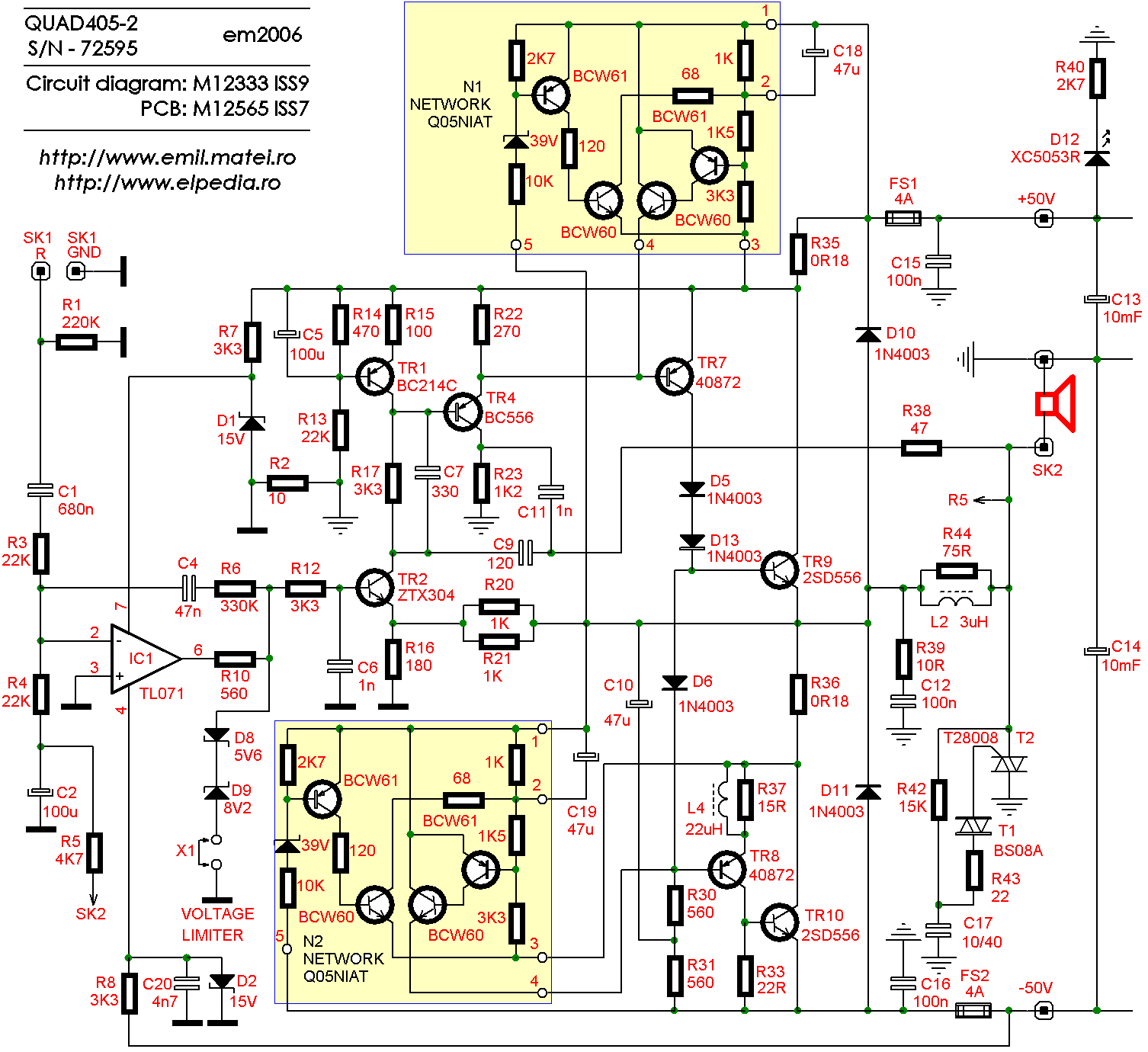

Schema electrica

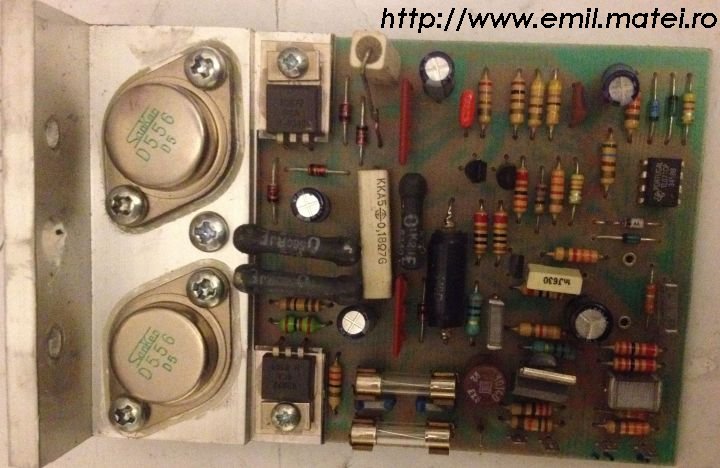

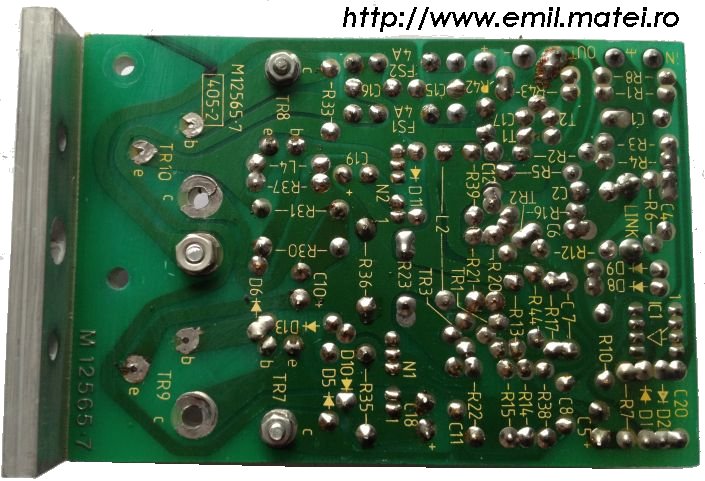

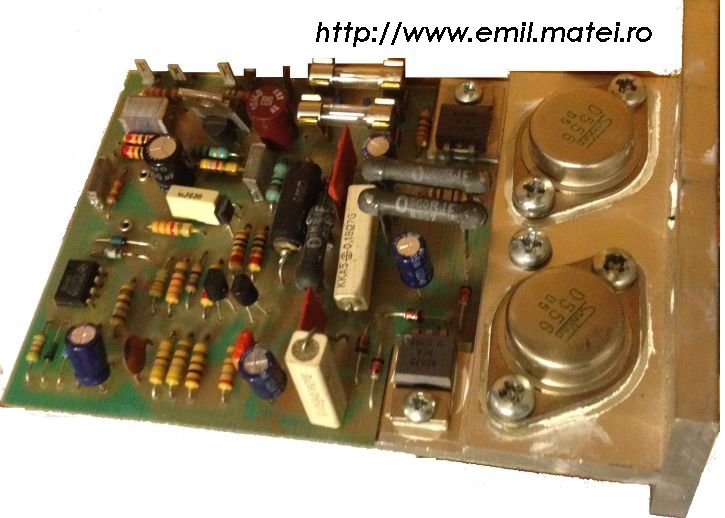

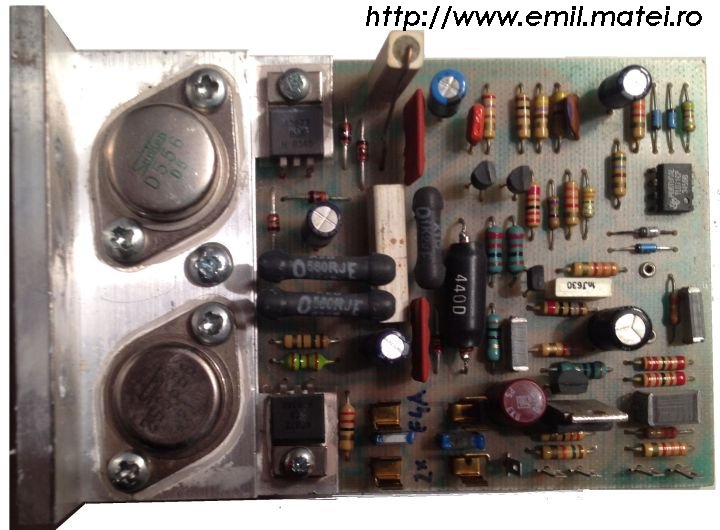

PCB QUAD405-2 Serial Number 72595

Lista componentelor


Nr.crt	Denumire	Simbol (Ref.No.)	Stock No.	Valoare	Toleranta

1	Rezistor	R1	R220KJ4	220K	5%
2	Rezistor	R2	R10R0JI	10R	5%
3	Rezistor	R3	R22K0GI	22K	2%
4	Rezistor	R4	R22K0GI	22K	2%
5	Rezistor	R5	R4K70J4	4K7	5%
6	Rezistor	R6	R330KGI	330K	2%
7	Rezistor	R7	R3K30JI	3K3	5%
8	Rezistor	R8	R3K30JI	3K3	5%
9	Rezistor	R10	R560RJ4	560R	5%
10	Rezistor	R12	R3K30JI	3K3	5%
11	Rezistor	R13	R22K0GI	22K	2%
12	Rezistor	R14	R470RJ4	470R	5%
13	Rezistor	R15	R100RJ4	100R	5%
14	Rezistor	R16	R180RGI	180R	2%
15	Rezistor	R17	R3K30JI	3K3	5%
16	Rezistor	R20	R1K00GI	1K	2%
17	Rezistor	R21	R1K00GI	1K	2%
18	Rezistor	R22	R270RJ4	270R	5%
19	Rezistor	R23	R1K20JR	1K2	5%
20	Rezistor	R30	R560RJ6	560R	5%
21	Rezistor	R31	R560RJ6	560R	5%
22	Rezistor	R33	R22R0J4	22R	5%
23	Rezistor	R35	R0R18J6	0R18	5%
24	Rezistor	R36	R0R18J6	0R18	5%
25	Rezistor	R37	R15R0J4	15R	5%
26	Rezistor	R38	R47R0J4	47R	5%
27	Rezistor	R39	R10R0J1	10R	5%
28	Rezistor	R40	R2K70JR	2K7	5%
29	Rezistor	R42	R15K0J4	15K	5%
30	Rezistor	R43	R22R0J4	22R	5%
31	Rezistor	R44	R75R0J4	75R	5%

32	Condensator	C1	C680NKA	680nF
33	Condensator	C2	100uuJ	100uF
34	Condensator	C4	C4fN0JS	47nF
35	Condensator	C5	C100UME	100uF
36	Condensator	C6	C1N00JP	1nF
37	Condensator	C7	C330PKJ	330pF
38	Condensator	C8	C120PJI	120pF
39	Condensator	C10	C47UOZB	47uF
40	Condensator	C11	C1N00SA	1nF
41	Condensator	C12	C100NJS	100nF
42	Condensator	C13	C10KUT8	10mF
43	Condensator	C14	C10KUT8	10mF
44	Condensator	C15	C100NKS	100nF
45	Condensator	C16	C100NKS	10onF
46	Condensator	C17	C10UOZR	10uF
47	Condensator	C18	C47UOZE	47uF
48	Condensator	C19	C47UOZE	47uF
49	Condensator	C20	C4N7OSJ	4.7nF

50	Tranzistor	TR1	DBC214C	BC214C
51	Tranzistor	TR2	DZTK304	ZTK304
52	Tranzistor	TR4	DBC556B	BC556B
53	Tranzistor	TR7	D40872X	40872
54	Tranzistor	TR8	D40872X	40872
55	Tranzistor	TR9	D17556X	17556
56	Tranzistor	TR13	D17556X	17556

57	Diac (SBS)	T1	DBS08AA	BS08A-01
58	Triac	T2	DT2800B	T2800B

59	Dioda zener	D1	D8815VA	BZY88C15V
60	Dioda zener	D2	D8815VA	BZY88C15V
61	Dioda	D5	D1N4003	1N4003
62	Dioda	D6	D1N4003	1N4003
63	Punte redresoare	D7	DPM7A2Q	PM7A2Q
64	Dioda zener	D8	DZ5V6AA	BZY41C5V6
65	Dioda zener	D9	DZ8V2AA	BZY41C8V2
66	Dioda	D10	D1N4003	1N4003
67	Dioda	D11	D1N4003	1N4003
68	LED	D12	DL5053R	XC5053R
69	Dioda	D13	D1N4003	1N4003

70	Strap demontabil	X1	QO5LINK	Shorting link

71	Circuit integrat	IC1	D071CPX	TL071

72	Siguranta rapida	FS1	UM04AQU	4A
73	Siguranta rapida	FS2	UM04AQU	4A
74	Siguranta temporizata	FS3	UM2A5DA	T2AS	220-240V
-	Siguranta temporizata	FS3	UM05ADA	T5A	110-130V

75	Transformator de retea	L5	L12362A
76	Bobina de soc	L2	L12405A	3uH
77	Bobina de soc	L4	L4-T220K	22uH

78	Modul hibrid	N1	Q05NIAT	NETWORK
79	Modul hibrid	N2	Q05NIAT	NETWORK

Protectii

Circuite hibride protectie SOA.

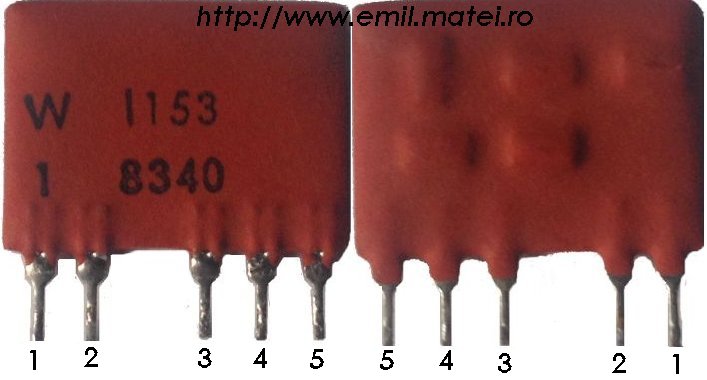

Schema interna a circuitelor hibride:

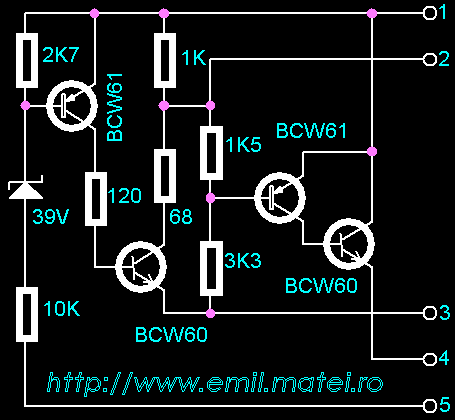

QUAD405-2 - Hibride N1/N2 - schema interna

PCB reproiectat pentru o varianta inlocuitoare cu componente discrete:

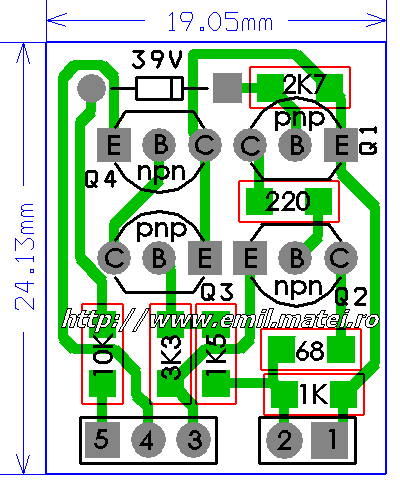

QUAD405-2 - PCB inlocuitor cu componente discrete pentru hibridele N1/N2

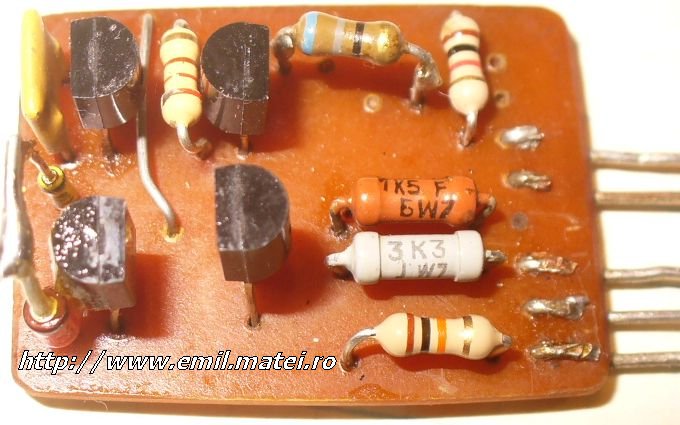

QUAD405-2 - Foto PCB inlocuitor cu componente discrete pentru hibridele N1/N2

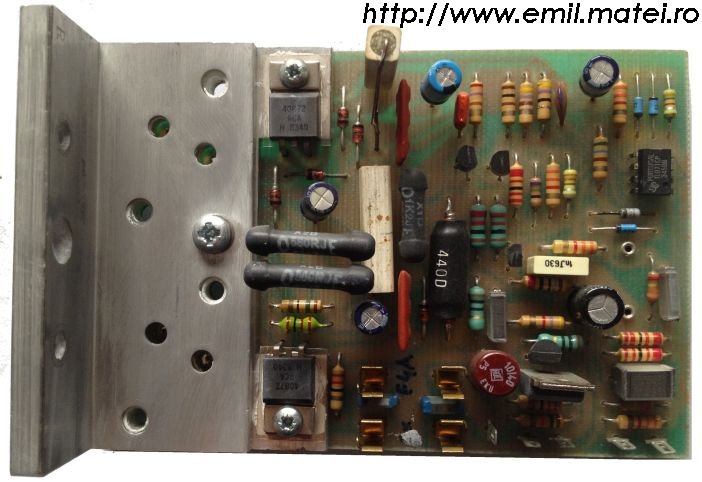

PCB protectie SOA, montata pe cablajul original, in locul hibridului:

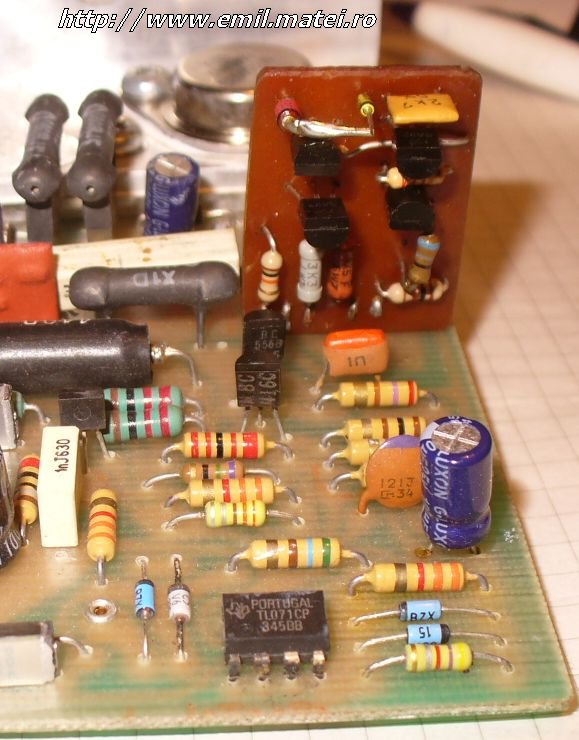

QUAD405-2 - Foto PCB protectie SOA montat
