Pornirea motoarelor trifazate (la reteaua monofazata)
Zapusk trehfaznovo dvigatelia
Traducere din limba rusa - "RADIO" Nr.11 / 1969 pag.30
Zapusk trehfaznovo dvigatelia
Traducere din limba rusa - "RADIO" Nr.11 / 1969 pag.30

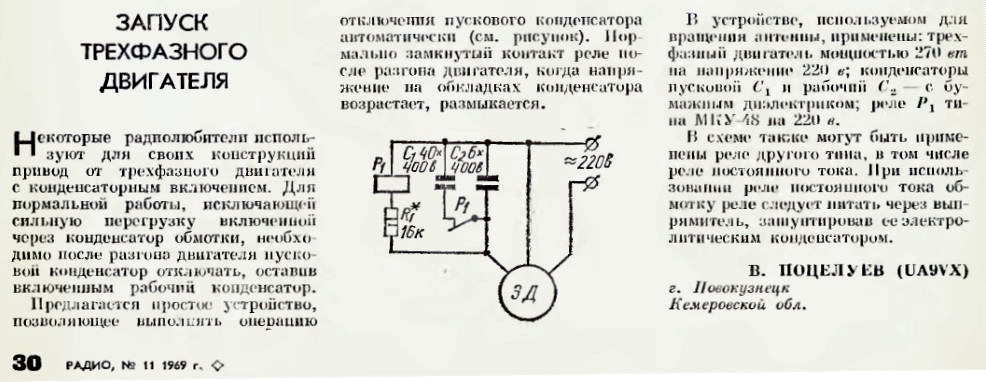

Articolul in limba rusa, scanat din revista:
Alta sursa, in limba rusa:
Articolul in limba romana:
O serie de radioamatori utilizeaza in constructiile lor actionarea cu motoare trifazate,
cu comutatie prin condensatoare. Pentru functionarea normala, exceptand suprasarcina inerenta prin infasurarea la care este conectat condensatorul,
este necesara deconectarea condensatorului de pornire dupa ce a avut loc pornirea motorului,

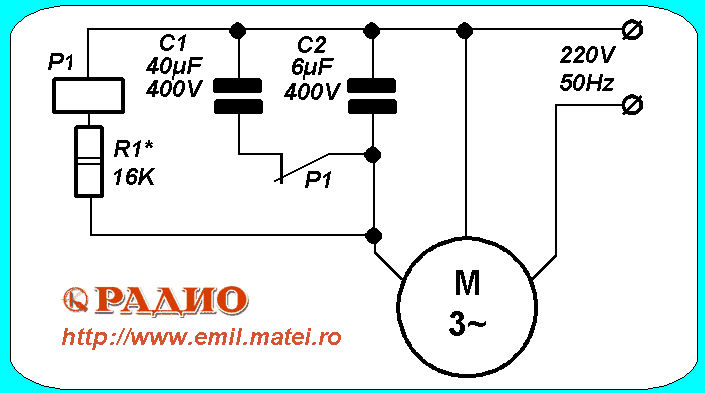

in circuit ramanand numai condensatorul de lucru. Se propune un dispozitiv simplu care permite efectuarea în mod automat a operatiei de deconectare a condensatorului de pornire (vezi desen). Contactul normal-inchis al releului se deschide dupa pornirea motorului,
ca urmare a cresterii tensiunii pe bornele condensatorului.
Dispozitivul, folosit pentru rotirea antenei, este compus din: motor trifazic cu
puterea de 270W la tensiunea de 220V; condensatoarele de pornire C1, respectiv
de lucru C2 - avand dielectric hartie; releul P1 de tip
MKY-48 la 220V.
Schema se poate experimenta si cu alte tipuri de relee, chiar si de curent continuu. In cazul releelor de curent continuu, bobina releului suntata de un condensator electrolitic, se alimenteaza prin intermediul unui redresor.
MKY-48 la 220V.
Schema se poate experimenta si cu alte tipuri de relee, chiar si de curent continuu. In cazul releelor de curent continuu, bobina releului suntata de un condensator electrolitic, se alimenteaza prin intermediul unui redresor.
Autor: ing. V. Poteluev (UA9VX)
Nota: Revista RADIO Nr.11/1969 scanata, se poate descarca de la:
