Multimetrul "MAVO-2"
"MAVO-2" multimeter

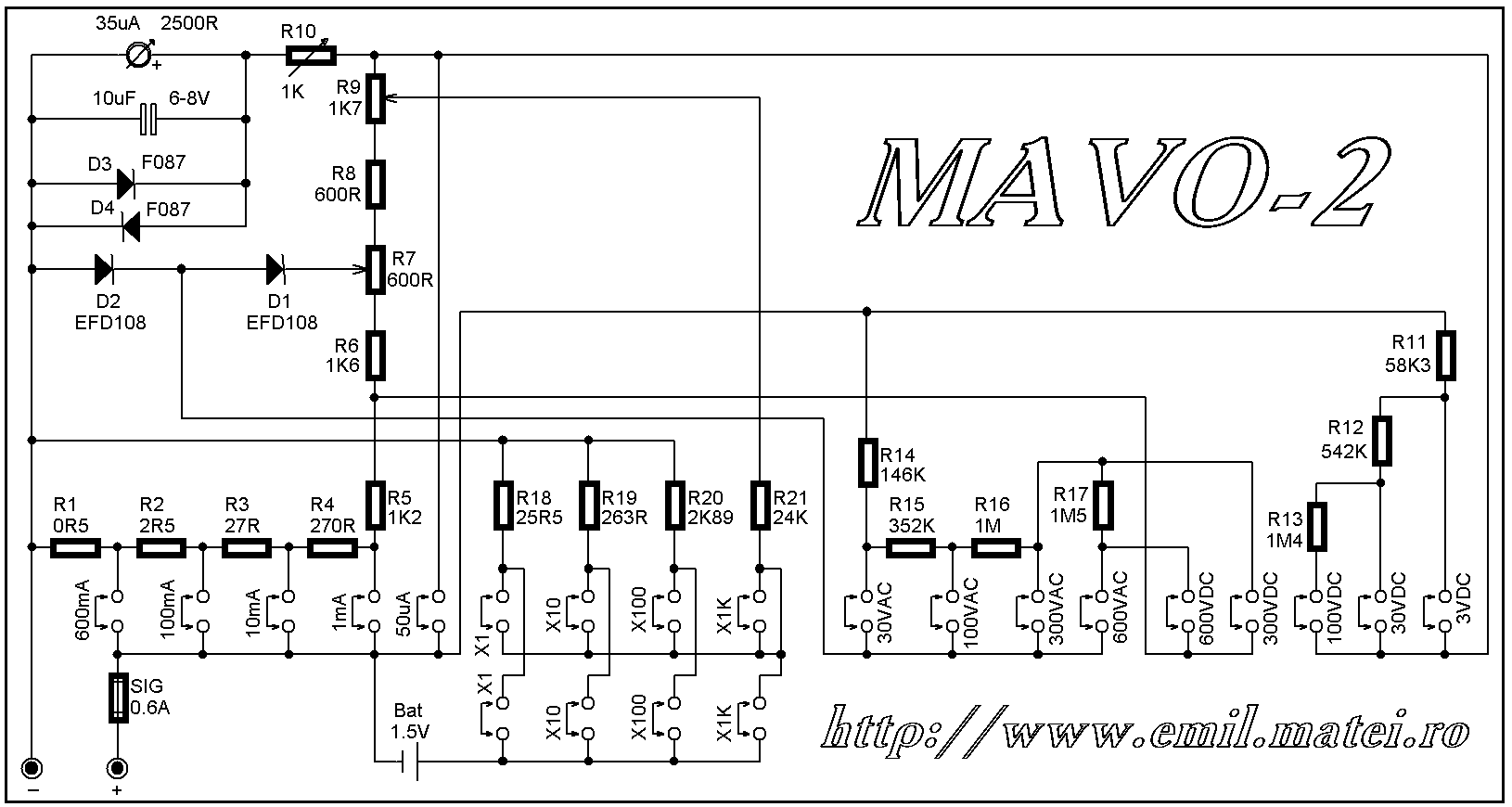

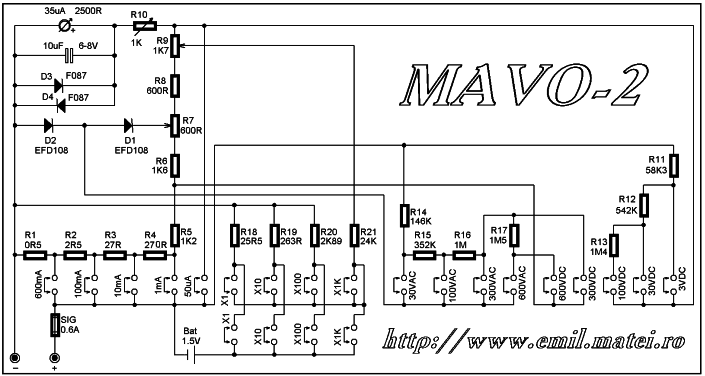

Schema electrica MAVO-2 (Click pentru marire...)

Atentie! Schema din cartea tehnica a aparatului contine o eroare de notare. Valoarea rezistentei R4 de 270 Ohm (corect), este notata 27 Ohm (gresit).
Eroarea a fost observata si semnalata de catre userul Mathe Attila, caruia ii multumim pe aceasta cale.
