Conform specificatiilor poducatorului, traductorul de presiune DMU 08 este destinat pentru masurarea electronica a presiunii, sau la masurarea presiunii diferentiale, alte intrebuintari fiind neconforme destinatiei. Aria de aplicatii include:

• industrie
• uz casnic
• chimie
• tehnologie de proces, productie
• procese igienice

Ca exemple de aplicatii se pot da:

• fantani
• foraje
• ape
• rezervoare
• sisteme de deversare a apei

Presiunea masurata de catre traductor este transformta in semnal electric unificat.

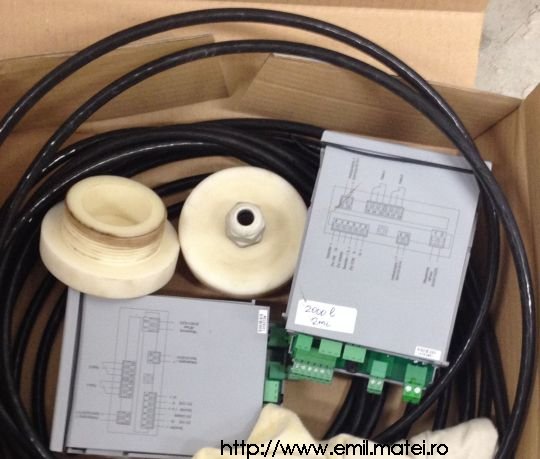

In componenta setului de livrare a sondei submersibile mai pot intra, de exemplu:

• set de prindere
• clema de prindere

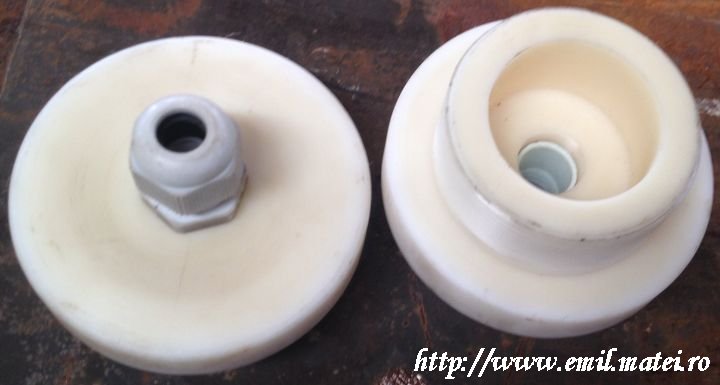

• doza pentru egalizarea presiunii

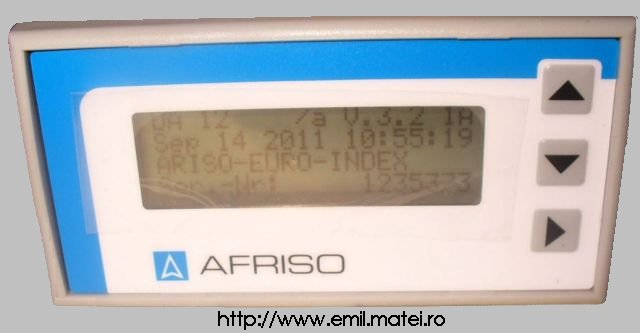

• indicator electronic DA 12 (eventual DA 12G, DA 10)

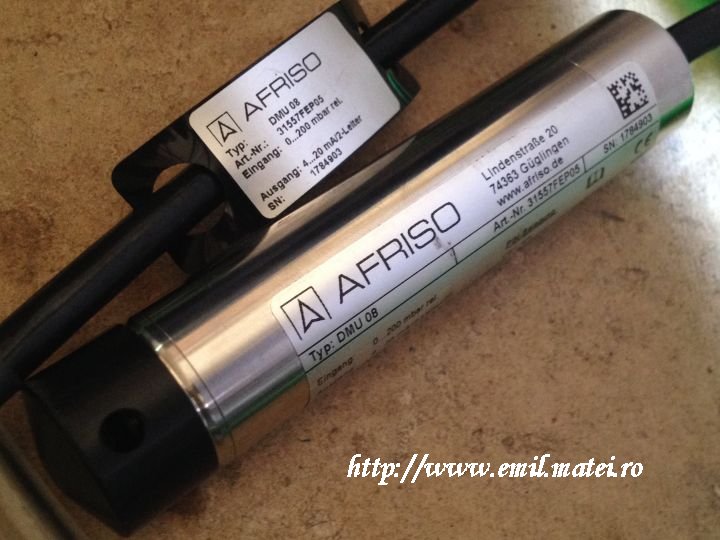

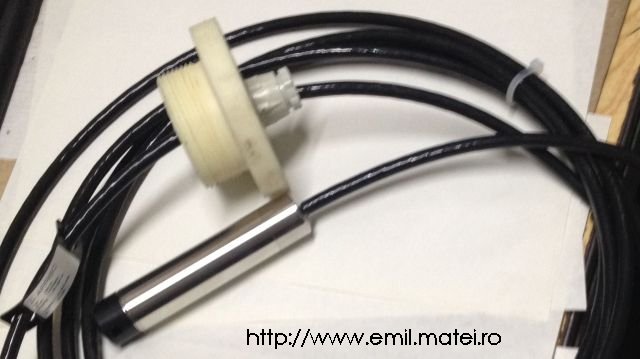

Principiul de masurare a sondei submersile DMU 08 il constituie celula piezorezisiva din inox, partile care intra in contact cu mediul fiind constituite din otel inoxidabil. Sonda nu contine lichid de transmitere a presiunii.

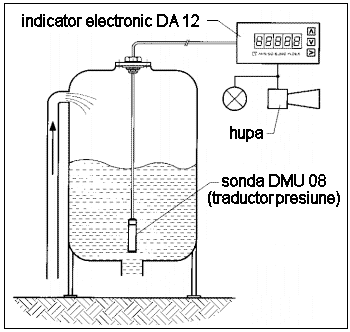

Un exemplu de utilizare este indicat in desen:

Datele tehnice ale sondei DMU 08:

Domenii de masura:

Pesiune relativa	Siguranta la suprapresiune
0/100mbar - 0/25bar	min. 2 x FS

Semnalul de iesire, alimentarea:

Semnal de iesire standard	Alimentarea standard	Alimentarea varianta Ex
4-20 mA	DC 12-36 V (2 fire)	DC 12-28 V (2 fire)

Comportamentul semnalului:

Precizia	Sarcina admisa
+/-0.35% FSO, 0/100mbar pana 0/400mbar: +/-0.5% FSO	4-20 mA [UB(V)-12V/0.02A] Ohmi

Comportamentul dinamic:

Timp de raspuns

<10 ms

Domenii de temperatura:

Mediu masurat	Mediu inconjurator	Mediu de depozitare
-10 pana +70C	-10 pana +70C	-25 pana +70C

Masuri de protectie electrica:

• Siguranta la scurtcircuit
• Siguranta la inversarea polaritatii
• Compatibilitate electromagnetica (emisa si rezistenta la emisii)
• Optiune protectie Ex: (II 1/2 G EEx ia IIC T4)

Materiale:

Carcasa	Membrana	Garnituri
Inox 1.4571	Inox 1.4404	FKM (Viton)

Conexiuni electrice / Culoare cablu, Sistem cu 2 fire:

Alimentare +	Alimentare -	Masa
alb	maro	ecranajul cablului

Conexiuni electrice / Culoare cablu, Sistem cu 3 fire:

Alimentare +	Alimentare -	Signal +	Masa
alb	maro	verde	ecranajul cablului

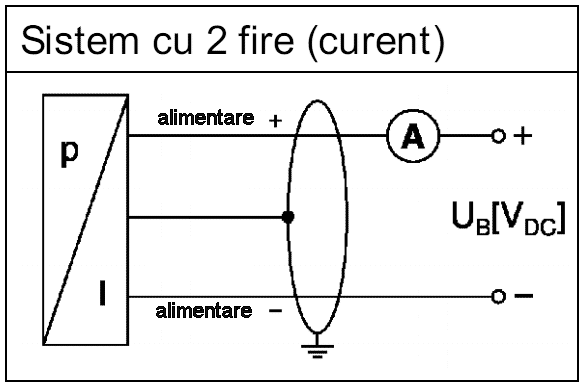

Schema electrica:

---

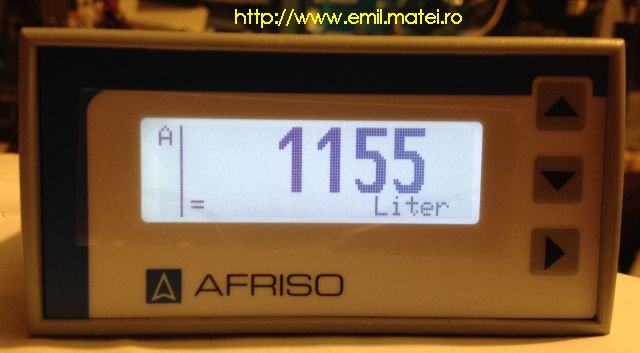

Dispozitivul este destinat montarii pe panou in decupaj 92x44 mm, dimensiunile panoului frontal fiind 96x48mm.
Dimensiunile aparatului sunt 91,5 x 43 x 131 mm (WxHxD), masa neta fiind approx. 320 g.
Grosimea panourilor in care se poate monta este 1,5...10 mm, fixarea fiind asigurata de doua cleme montate pe laterale.
Conexiunile electrice externe sunt de 1.5 mmp, cu exceptia bornelor de alimentare de la retea care sunt de 2.5mmp.
Clasa de protectie este II, gradul de protectie fiind IP65 la panoul frontal si IP20 la borne.

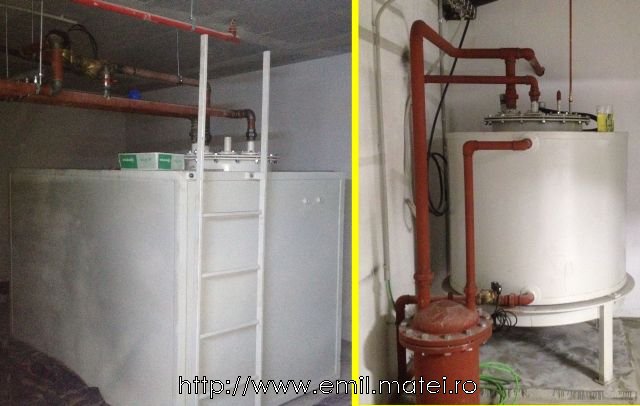

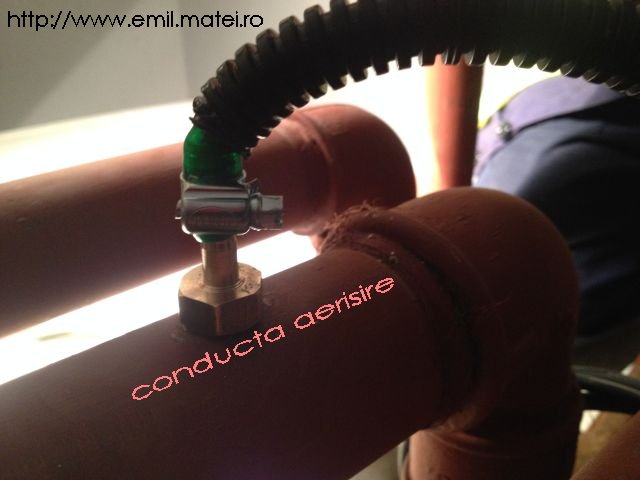

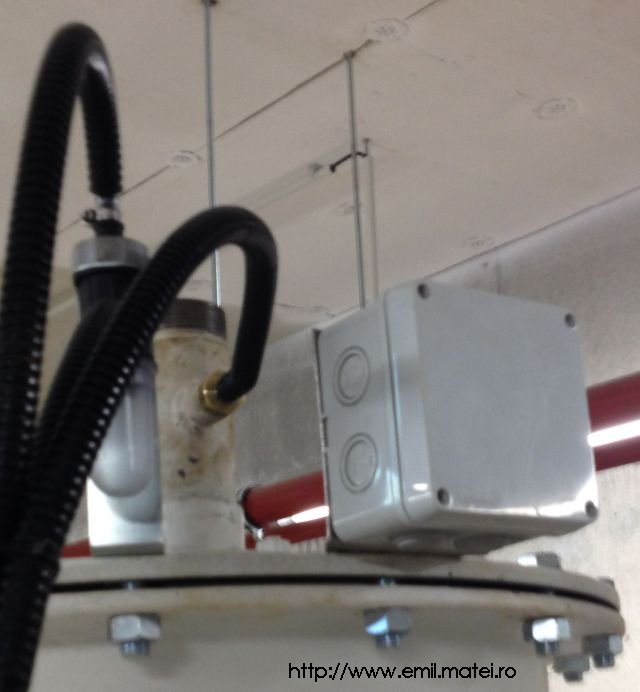

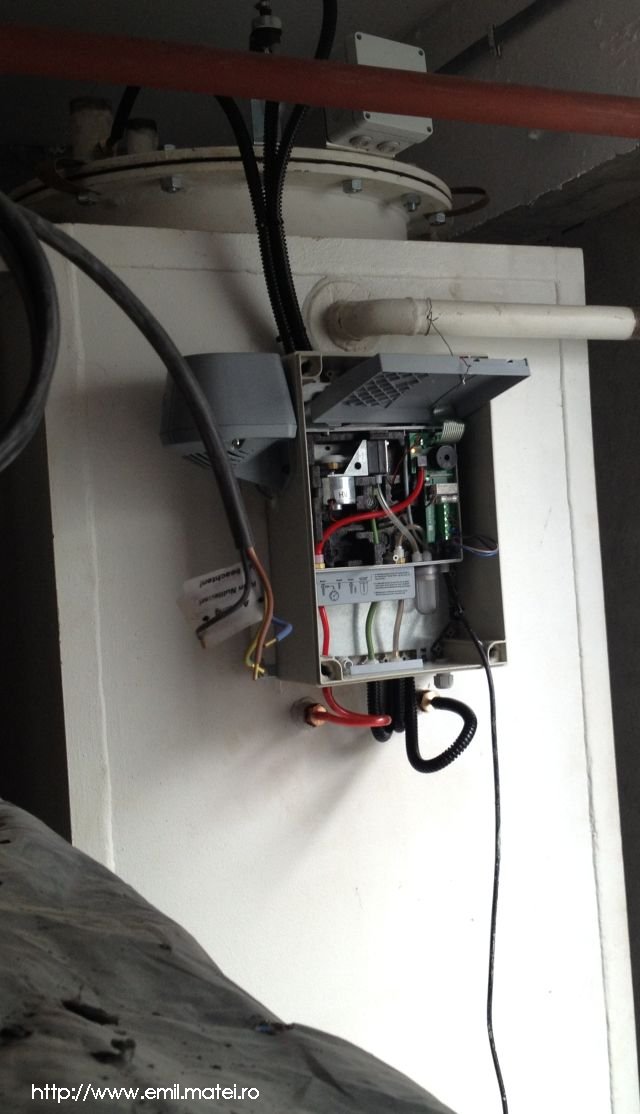

Exemplu 1.

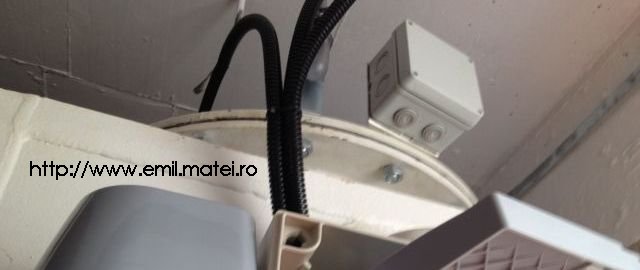

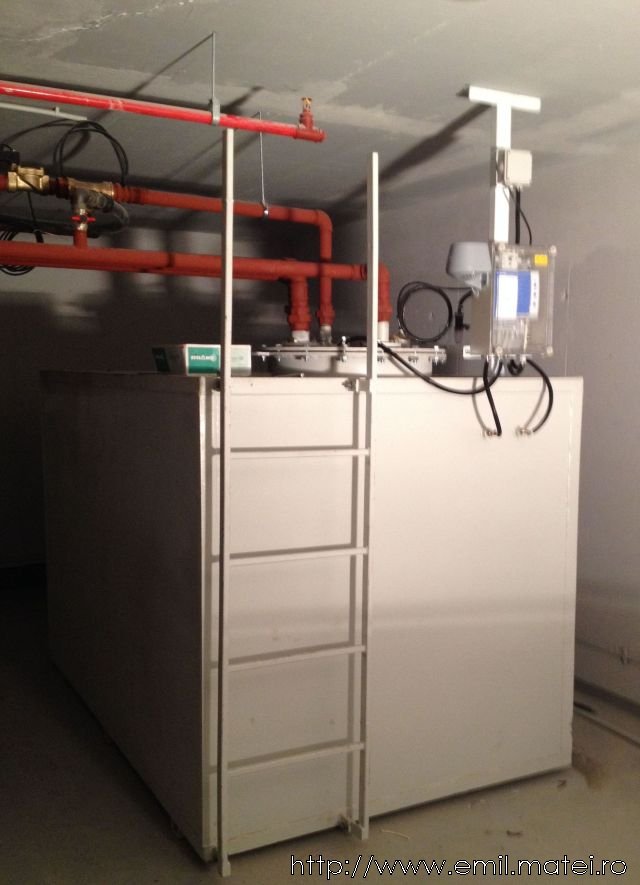

Exemplu 2.

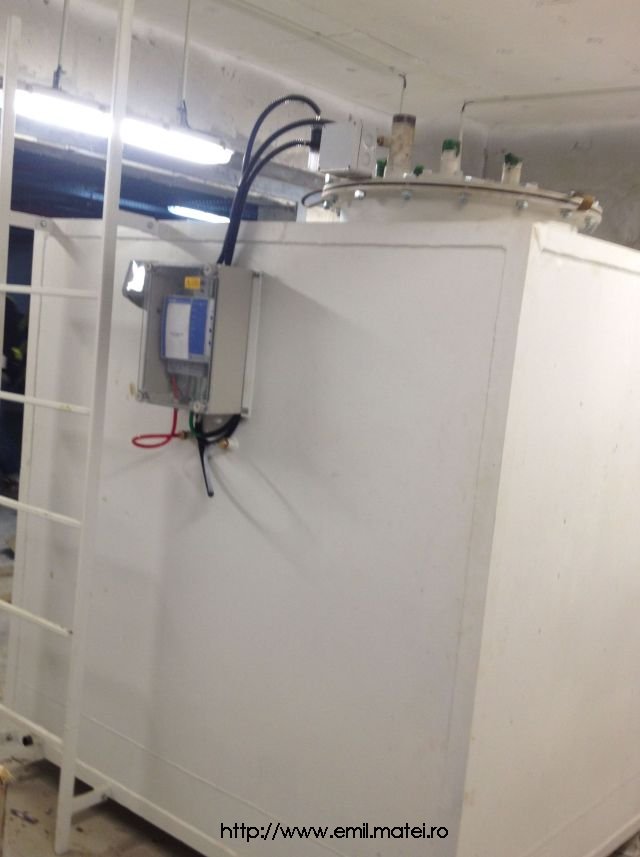

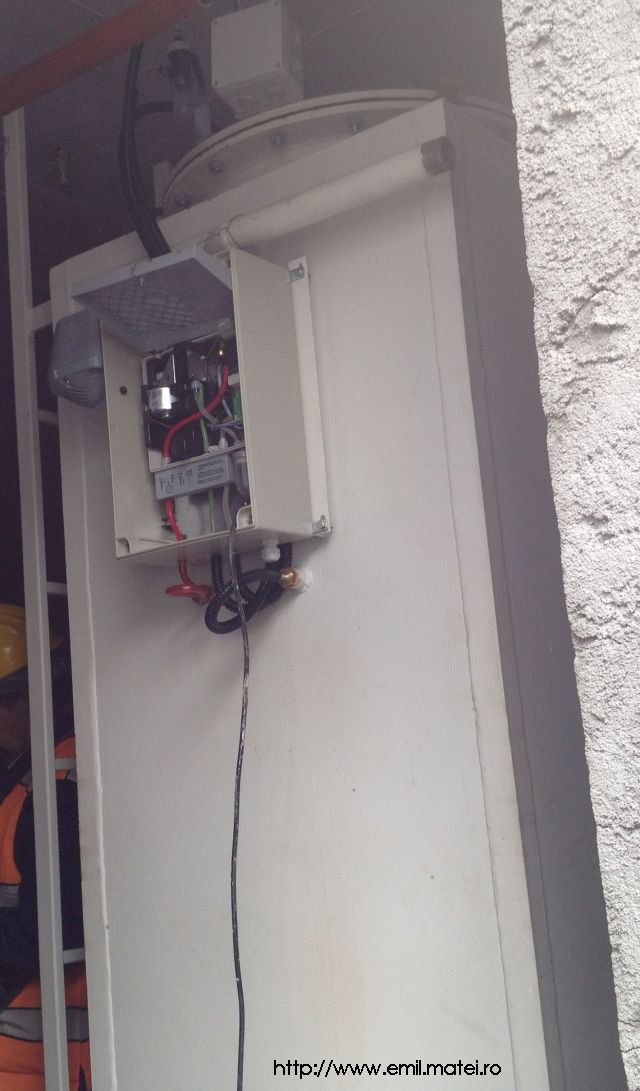

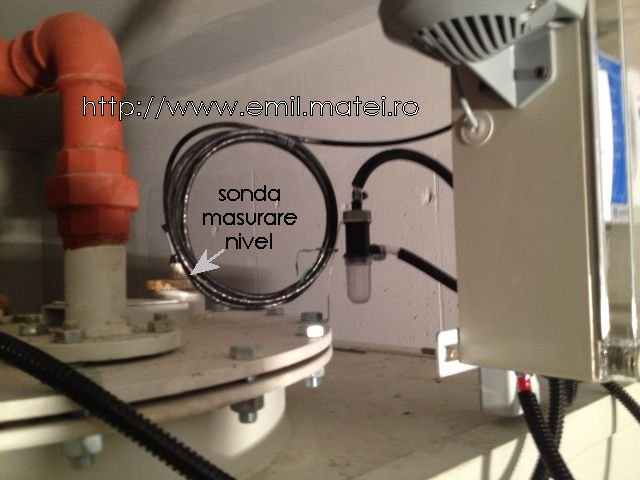

Exemple 3-4.
