Amplificator cu LA4192
Amplifier using LA4192

AS-9 A4 Tech

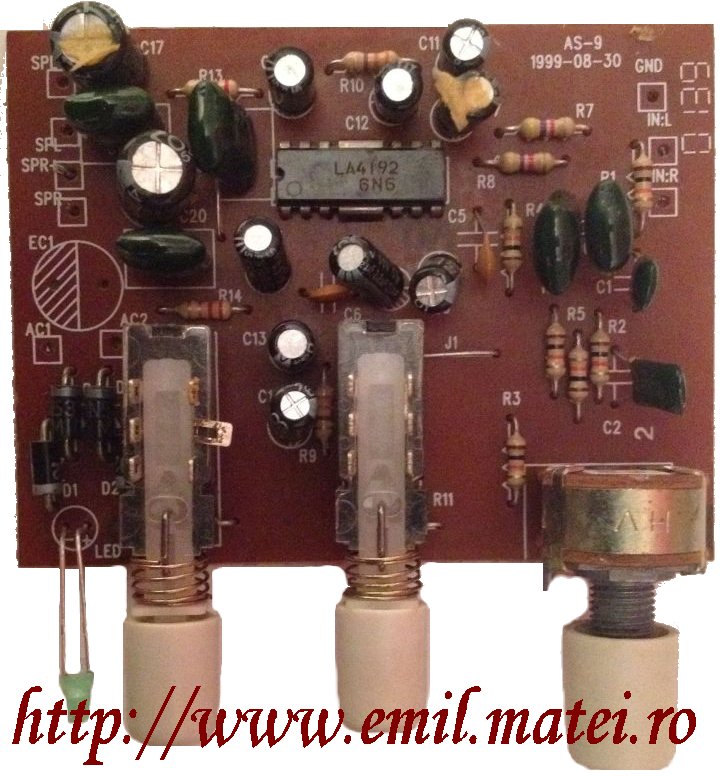

Boxa activa pentru computer LA4192 amplifier

LA4192 amplifier

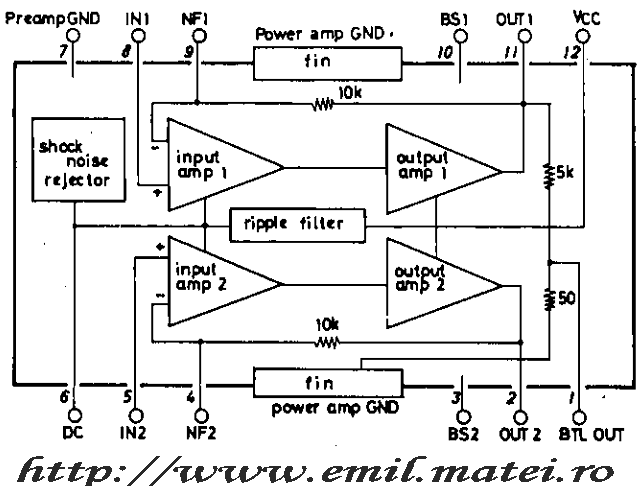

Schema-bloc interna:
Internal schematic:

Internal schematic of LA4192 (Schema-bloc interna LA4192

Aplicatii tipice cu LA4192:
Tipical applications of LA4192:

Aplicatii tipice cu LA4192

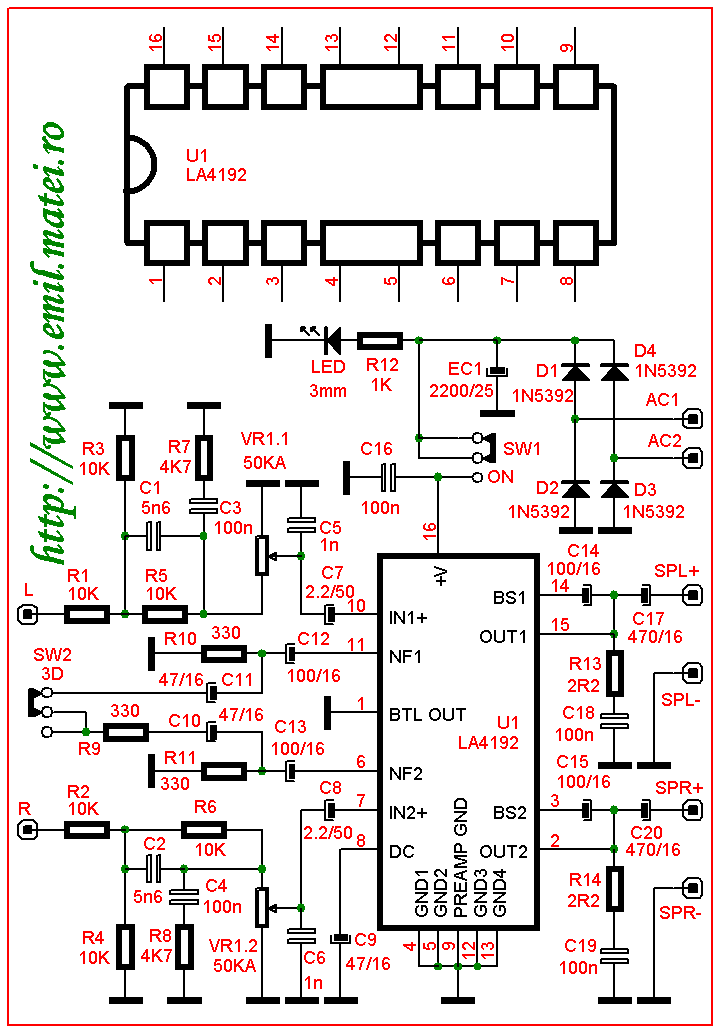

Schema electrica amplificator stereo cu LA4192:

Schema electrica amplificator stereo cu LA4192

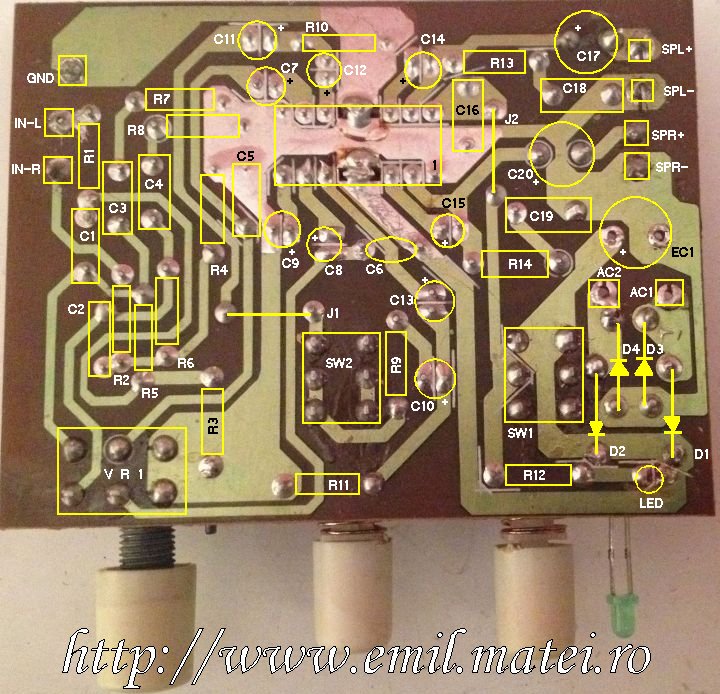

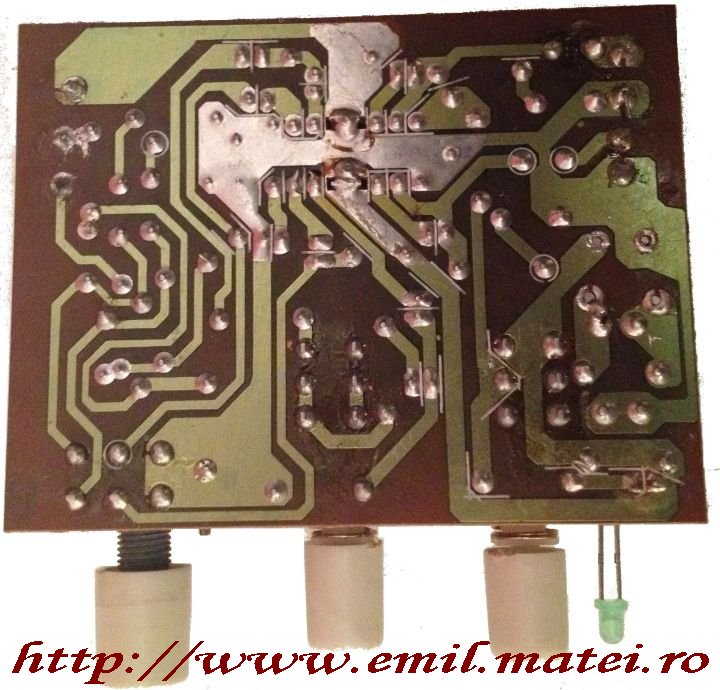

Fata placata a placii de circuit imprimat:

PCB - LA4192 amplifier

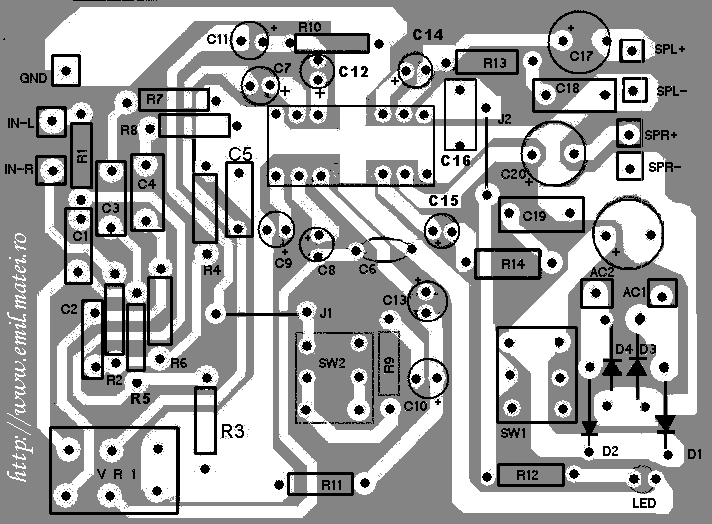

PCB Layout - LA4192 amplifier

PCB Layout - LA4192 amplifier

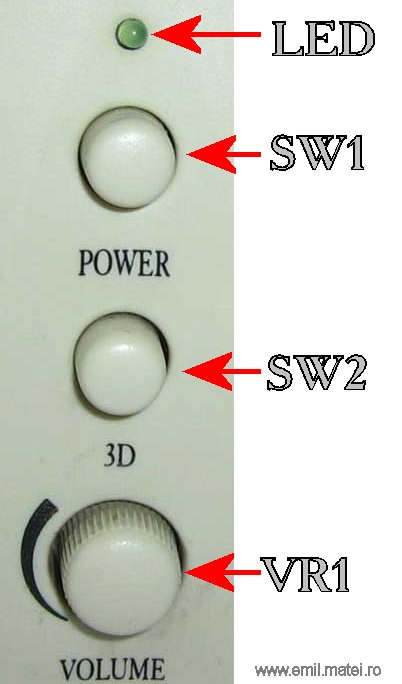

Comenzi panou frontal:

Front panel - LA4192 amplifier
