Osciloscopul E-0102
Romanian Scope E-0102
Romanian Scope E-0102
1.2. CARACTERISTICI TEHNICE
1.2.1 Tubul catodic
- Tip D10-210 GH;
- Dimensiunile retelei reticulare: 6x10div. (1div=7mm);
- Dimensiunile utile ale ecranului: 50mmx70mm (persistenta medie-verde);
- Tensiunea de postaccelerare: 6kV.
1.2.2 Amplificatorul vertical (Y)
- Intrare: asimetrica (in c.c. sau c.a.);
- Borna de intrare: conector BNC;
- Impedanta de intrare: 1M paralel cu maximum 40pF;
- Tensiune de intrare maxim admisa 250V varf-varf;
- Coeficienti de deviatie: 20mV/div ... 20V/div (in 10 trepte; scara 1-2-5);
- Erori intrinseci ale coeficientilor de deviatie (dupa etalonarea cu calibrator intern): plus/minus 3%;
- Banda de trecere: 0 ... 10 MHz (in c.c.); 10Hz-10MHz (in c.a.);
- Supracrestere: 5% (pentru un impuls cu front mai mare egal cu 20ns).
1.2.3. Calibratorul
- Semnal dreptunghiular cu amplitudinea de 80 mV si 800 mV (la f = 1KHz);
- Eroare intrinseca pe o sarcina de 1Mohm:
- Pentru tensiunea de 80mV: plus/minus 0.5%;
- Pentru tensiunea de 800mV: plus/minus 2.5%.
1.2.4. Amplificatorul orizontal (X)
- Intrare: asimetrica;
- Borna de intrare: diametru 4 mm;
- Impedanta de intrare: 250K paralel cu maximum 35pF;
- Tensiune de intrare maxim admisa 100V varf-varf;
- Coeficient de deviatie: 1V/div;
- Banda de trecere: 0 ... 1MHz.
1.2.5. Baza de timp
- Mod de functionare: declansat/automat;
- Coeficienti de baleiaj: 0.2us/div ... 0.5s/div. (in 20 trepte; scara 1-2-5);
- Erori intrinseci ale coeficientilor de deviatie (dupa etalonarea cu calibrator intern):
- plus/minus 5% pentru treptele 1-2-5-10-20-50 us/div.; 01,-0.2-0.5-1-2-5 ms/div.;10-20-50 ms/div.;
- plus/minus 7% pentru treptele 0.2-0.5 us/div.; 0.1-0.3-0.5 s/div.
1.2.6. Sincronizarea
- Borna de intrare: diametru 4 mm;
- Impedanta de intrare: 100K paralel cu maximum 25pF;
- Tensiune de intrare maxim admisa 50V varf-varf;
- Moduri de sincronizare:
- In regim automat
- Cu semnal intern +/-
- Cu semnal extern +/-
- Cu semnal complex TV cadre +/-
- In regim declansat
- Cu semnal intern +/-
- Cu semnal extern +/-
- Amplitudinea necesara semnalelor de sincronizare:
1.2.7. Conditii de functionare
- Tensiunea de alimentare:
1.2.8. Caracteristici mecanice
Dimensiuni de gabarit
- inaltime: 260 mm;
- adancime: 385 mm;
- latime: 230 mm.
SCHEME DE PRINCIPIU
Transformatorul de retea

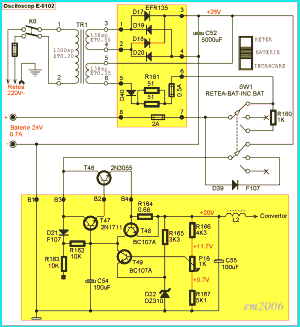

Circuite de alimentare
