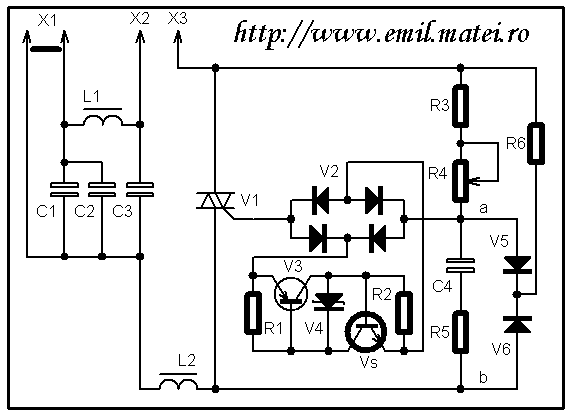

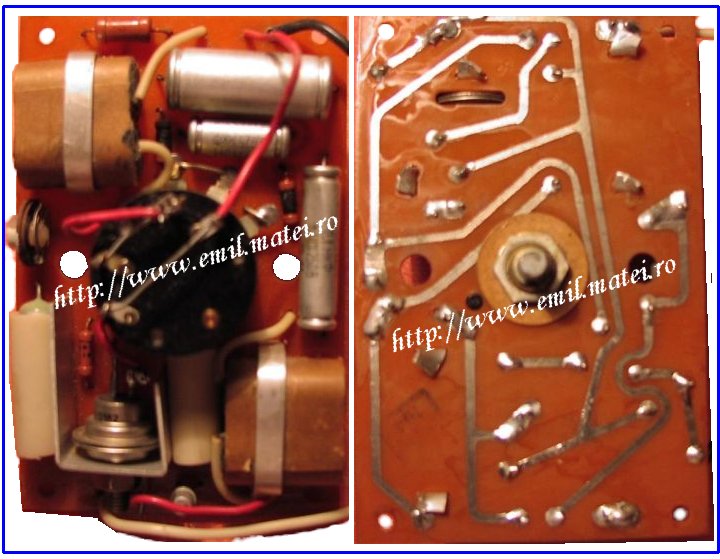

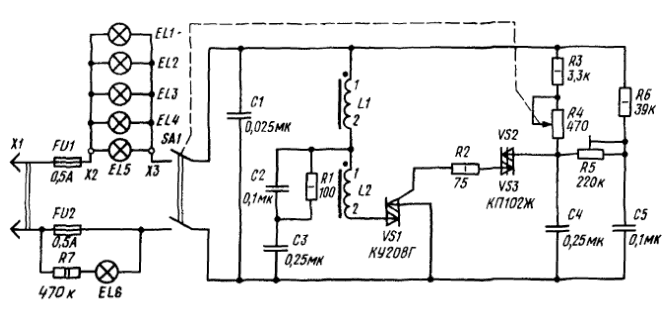

Variatorul se cupleaza la retea prin bornele X1, iar la sarcina prin bornele X2, X3, existente pe aparat. Condensatoarele C1-C3 si bobinele L1-L2 alcatuiesc un filtru pentru suprimarea parazitilor radioelectrici. La alimentarea cu tensiunea retelei, se comanda triacul V1, inseriat cu sarcina.
Electrodul de comanda al triacului este conectat prin puntea de diode V2, pe diagonala careia este plasat un circuit de comutare cu doua tranzistoare V3, Vs, diacul V4 si rezistoarele R1, R2. Reteaua de defazare e compusa di rezistentele R3-Rs si condensatorul C4. In functie de marimea de reglaj a rezistentei potentiometrului R4 se schimba faza tensiunii sinusoidale pe condensatorul C4 si rezistenta R dintre punctele a-b, in raport cu tensiunea de alimentare.
Cand intre punctele a si b tensiunea atinge valoarea de prag a circuitului de comutare definit de catre V3 si tranzistoare, acestea se deschid, circuitul se inchide astfel prin diagonala puntii.
Atunci, toata tensiunea lantului C4, R5 este aplicata la electrodul de comanda al triacului.

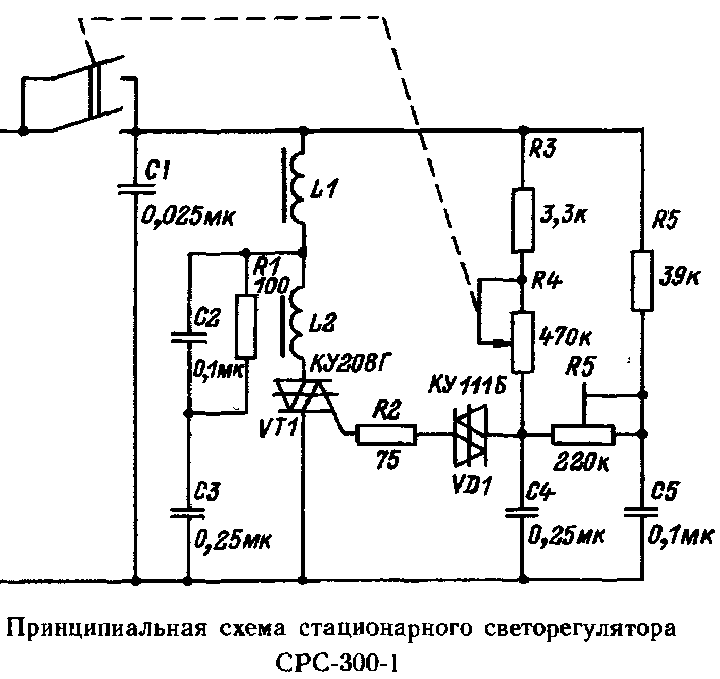

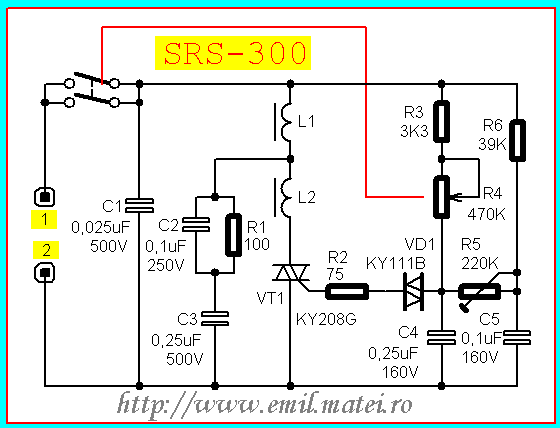

In aceasta configuratie, puntea redresoare V2 si circuitul aferent cu tranzistoare �ndeplineste �n principal functia de comutator simetric - diac (dynistor). Astfel de sisteme erau raspandite anterior solutiilor cu dispozitiv semiconductor multijonctiune - diac (monolitic).

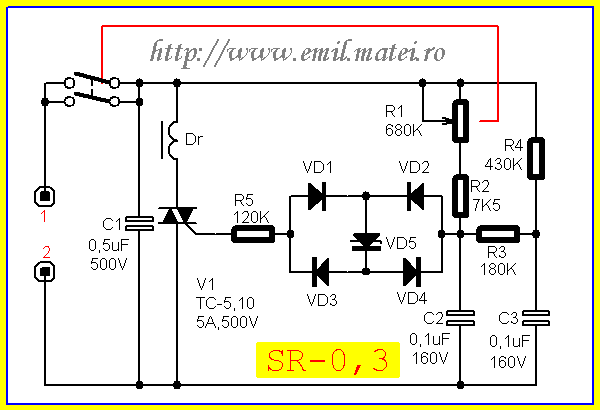

In schema de principiu a variatorului prezentata mai sus se vede ca, la fel ca in schema precedenta, electrodul de comanda al triacului este conectat tot printr-o punte de diode (VD1,VD2,VD3,VD4 - de tip D220), pe a carei diagonala de data asta este plasat un dinistor (diac) de tipul D227B.
Condensatorul C1 si droselul toroidal Dr servesc pentru protectia retelei la parazitii radioectrici generati de dispozitiv.

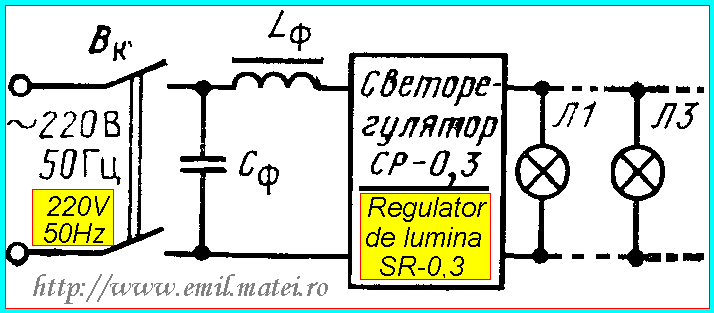

Schema de legare la retea acestui variator este ilustrata mai jos:
