Montajul reprezinta o alta versiune a potentiometrului digital prezentat la https://www.emilmatei.ro/digpot1.phpSe preteaza pentru a prelua functia unui potentiometru mecanic, potentiometru din care se stabileste o tensiune de iesire 0-10V in 16 trepte. Intrucat livreaza un numar de 16 nivele de tensiune, potentiometrul digital utilizeaza corespunzator, pe partea de logica, un numar de 4 biti.
Ca si varianta mentionata, utilizeaza circuite logice CMOS raspandite, de uz general, ieftine, fara alte componente specializate.

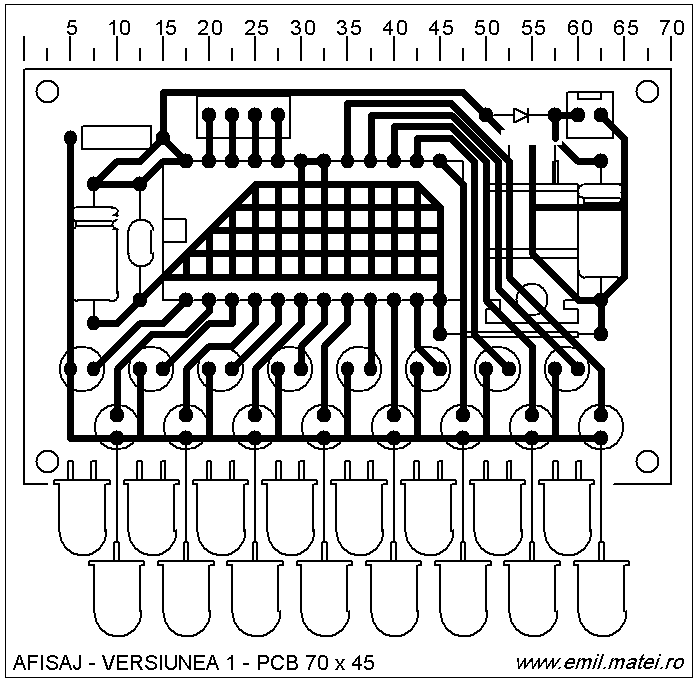

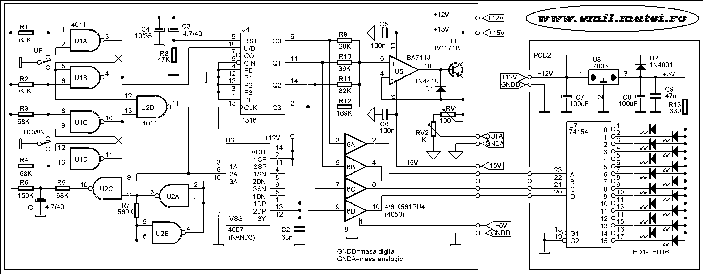

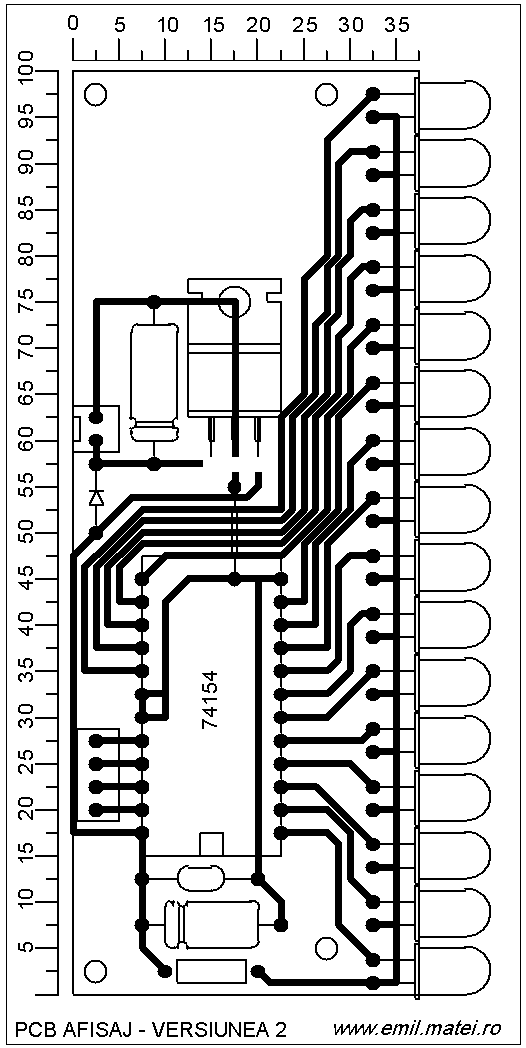

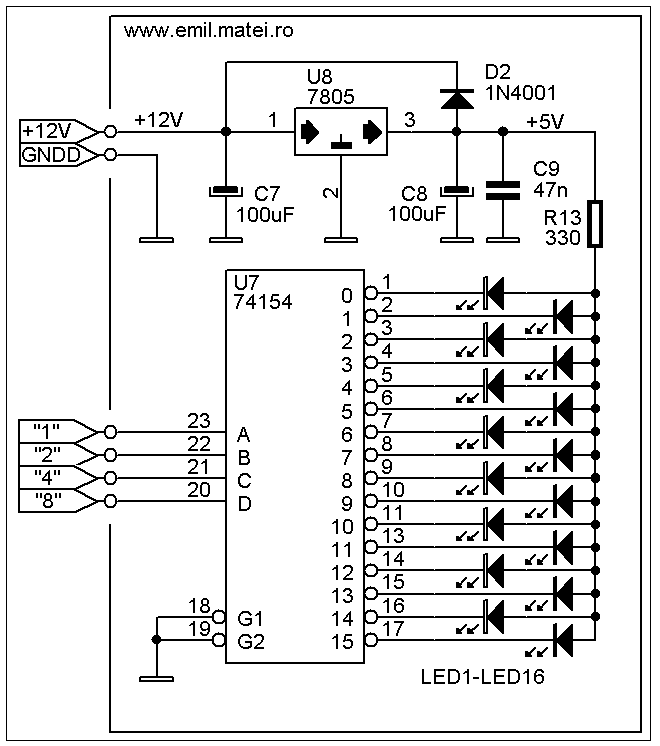

Aranjamentul e putin diferit, si in plus, s-a prevazut afisarea tip bar-graph cu 16 LED-uri prin decodificarea corespunzatoare a semnalelor disponibile in sectiunea logica a schemei.
Sectiunea analogica a ramas neschimbata.
La pornire se seteaza automat prima treapta a potentiometrului datorita circuitului de reset cu care este prevazut.

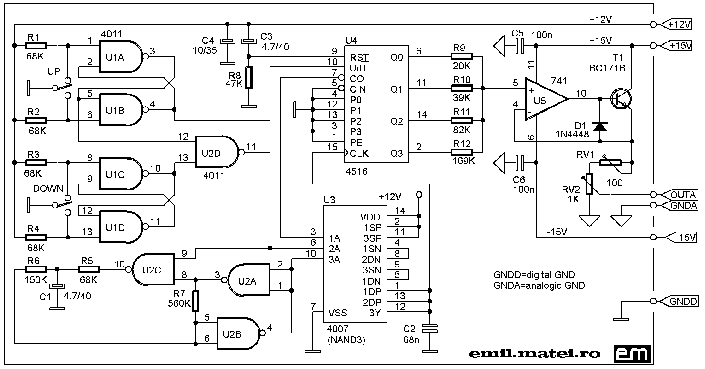

Schema de principiu, fara modulul de afisare este urmatoarea:

Fixarea treptei dorite se face prin apasarea unor butoane cu revenire SPDT, unul pentru cresterea si altul pentru descresterea tensiunii livrate la iesirea modulului. Comanda se poate face pas cu pas, prin apasari intermitente pe butoane, sau mentinand mai mult timp butoanele apasate, incrementarea si respectiv decrementarea facandu-se automat, datorita unui generator de impulsuri care preia comanda manuala. Pozitia curenta se afiseaza prin aprinderea unui singur LED din cele 16 cu care este prevazut afisajul.
