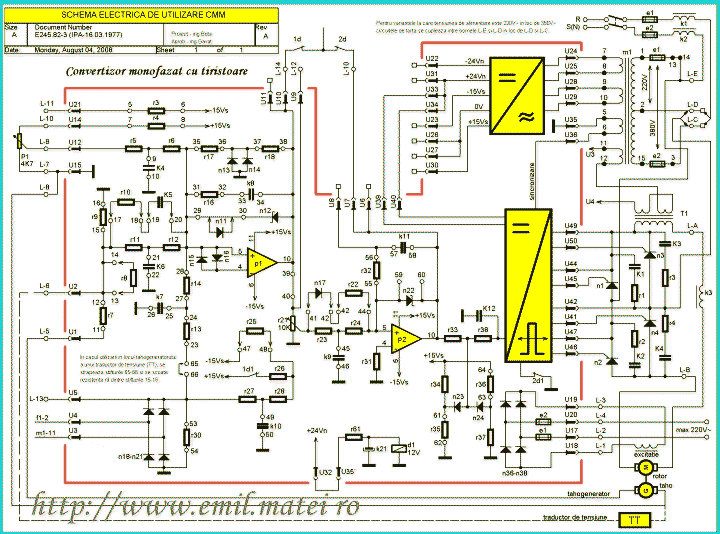

Convertizor monofazat cu tiristoare CMM
Romanian SCR Converter CMM Type
Romanian SCR Converter CMM Type

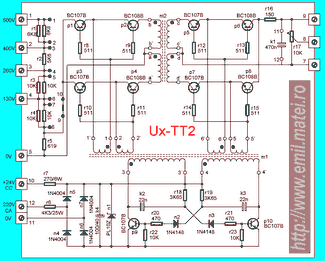

Traductorul de tensiune continua cu care lucreaza acest convertizor (notat cu TT in desenul anterior)
este prezentat in continuare:
Descrierea functionarii, conform specificatiei producatorului:
Traductorul de tensiune continua contine urmatoarele blocuri functionale:- modulatorul realizat cu tranzistoarele P1-P4 si divizorul rezistiv r1-r5 care permite conectarea traductorului la max 500Vcc (contactele 1-5), 400Vcc (2-5), 260Vcc (3-5), 130Vcc (4-5).
- demodulatorul realizat cu tranzistoarele P5-P8 ce furnizeaza la iesire (contactele 7-8) un semnal continuu proportional cu semnalul aplicat la intrarea traductorului, avand amplitudinea maxima de 10V (si reglabila in gama 0-10V).
- oscilatorul de tip convertor cu doua tranzistoare in contratimp, realizat cu tranzistoarele P9 si P10 si avand frecventa de oscilatie de circa 2000Hz.
Instructiuni de reglare si control, conform specificatiei producatorului:
Se executa in ordine urmatoarele operatii: - Se verifica vizual ca placa este echipata conform cu planul de montaj, schema electrica si specificatia echipamentului.
- Se alimenteaza schema cu 220Vca (sau 24Vcc) si se verifica functionarea corecta a oscilatorului, cu osciloscopul.
- Se desface strapul de pe stifturile 9 si 10 si se aplica intre acestea o tensiune de +/-15Vcc, se verifica tensiunea la iesire (contactele 7-9) ce trebuie sa aiba o amplitudine de 10V+/-5% si aceasi polaritate cu semnalul aplicat la intrare.
- Se verifica ca semnalul la contactele 7-8 este reglabil in gama 0-10V +/-5%.
Traductorul de tensiune are separare galvanica atat intre modulator si demodulator
cat si intre acestea si oscilator, putand fi alimentat de la retea (contactele 12-11)
cat si de la o sursa de tensiune continua de +24V (contactele 10-11).
Transformatoarele m1 si m2 indeplinesc cerinte riguroase privind reactanta de dispersie, capacitatile parazite intre infasurari si nivelul de izolatie.
De asemenea, e importanta marcarea capetelor infasurarilor.
Nu se recomanda remedierea sau rebobinarea acestora. Miezurile sunt din ferita EE42.
Transformatoarele m1 si m2 indeplinesc cerinte riguroase privind reactanta de dispersie, capacitatile parazite intre infasurari si nivelul de izolatie.
De asemenea, e importanta marcarea capetelor infasurarilor.
Nu se recomanda remedierea sau rebobinarea acestora. Miezurile sunt din ferita EE42.
Exemplu de utilizare - traverse de sudare - blocuri cu role BRD.
Blocurile cu role sunt proiectate pentru a permite pieselor circulare mari să fie sudate şi manevrate in timpul sudarii circulare.

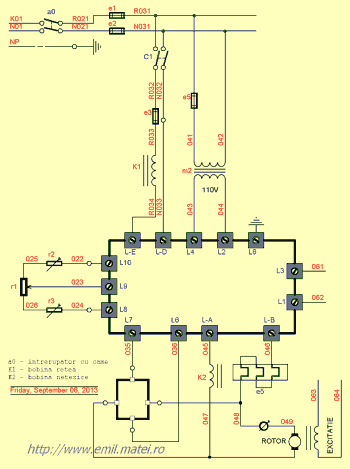

Mai jos se prezinta o schema de utilizare a convertizorului monofazat miniatura CMM in blocuri cu role de tip BRD.
Mai jos se prezinta o schema de utilizare a convertizorului monofazat miniatura CMM in blocuri cu role de tip BRD.
