In acest caz curentul prin bobina este limitat numai de catre rezistenta sa ohmica.

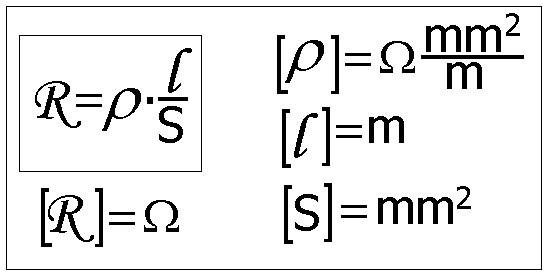

Mai jos este formula de calcul a rezistentei bobinajului, formula in care intra rezistivitatea, lungimea sarmei de bobinaj si sectiunea acesteia.

Notatiile utilizate sunt: l = lungimea sarmei de bobinaj exprimata in metri; ro(grec) - rezistivitatea sarmei de cupru exprimata in ohmi milimetru patrat pe metru; S - aria sectiunii sarmei de bobinaj exprimata in milimetri patrati.

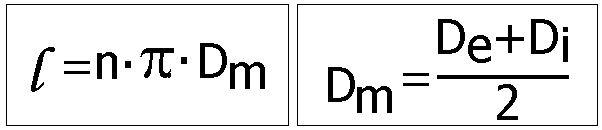

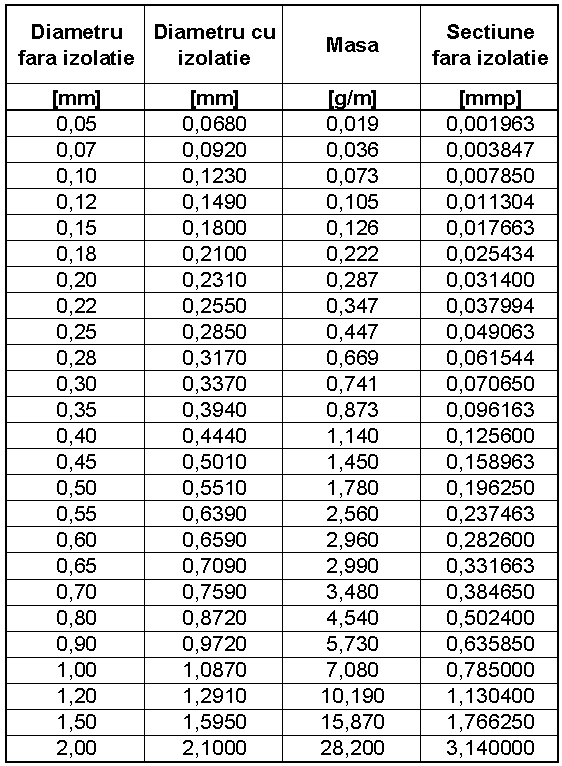

Sectiunea sarmei de bobinaj se calculeaza cunoscand diametrul acesteia fara izolatia din email, aplicand formula binecunoscuta: Lungimea sarmei de bobinaj se calculeaza cunoscand numarul de spire si diametrul mediu al bobinei. Diametrul mediu se calculeaza cunoscand diametrul exterior precum si diametrul interior al bobinei, formulele de calcul fiind urmatoarele: Notatiile utilizate sunt: Dm = diametru mediu; De = diametru exterior; Di = diametru interior; n = numar de spire.

Pentru refacerea unei bobine de curent continuu, se parcurg urmatorii pasi:

• Se masoara diametrul exterior al bobinei, notat De;
• Se da jos sarma arsa;
• Se masoara diametrul interior al bobinei, notat Di.

Se poate acum calcula diametrul mediu Dm.

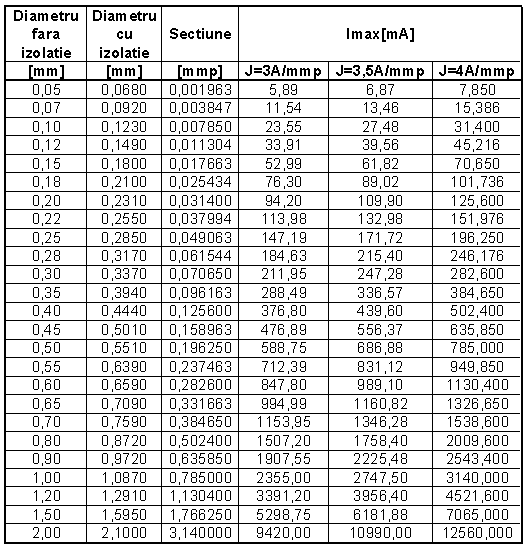

Curentul absorbit de bobina [A] este I=jS, unde j este densitatea de curent exprimata in amperi pe milimetru patrat, iar S este aria sectiunii sarmei calculata cu relatia (2) de mai sus. Cunoscand curentul absorbit si tensiunea de lucru a bobinei, rezistenta se calculeaza simplu, cu legea lui Ohm: R=U/I.

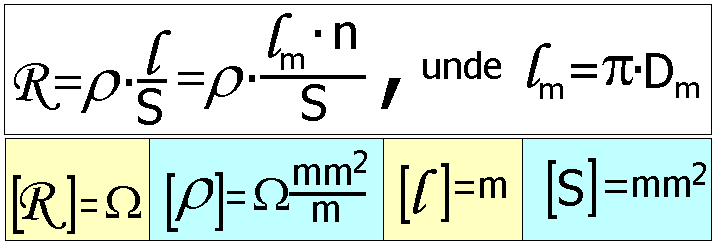

Odata cunoscuta rezistenta, se poate trece la calculul numarului de spire: In relatia (4), lm reprezinta lungimea medie a spirei, iar Dm - diametrul mediu. Din aceasta relatie rezulta imediat formula cu care se poate calcula numarul de spire: Pentru ro(grec) se foloseste o valoare cuprinsa intre 0.0175 si 0.0185 ohm milimetru patrat pe metru, reprezentand rezistivitatea cuprului din care este confectionata bobina.

Valoarea curentului care strabate bobina se calculeaza cu relatia:

Determinarea rezistentei ohmice se face la fel ca in curent continuu, cu relatia (1).
Calculul numarului de spire se face cunoscand inductia B din miezul magnetic si sectiunea S a miezului de fier pentru o frecventa f a curentului:
In relatia (6), sectiunea S a miezului magnetic este S=k*a*b, unde k reprezinta coeficientul de impachetare a tolelor (subunitar) care se alege k=0.90-0.95, iar a si b reprezinta lungimea si latimea miezului in sectiune.


EXEMPLU DE CALCUL
De calculat numarul de spire pentru un electromagnet cu miezul de 15x14mm alimentat la 380V-50Hz luand in considerare un coeficient de impachetare a tolelor k=0.95 si o inductie B=1Tesla.
SOLUTIE:
S = a*b*k = 1.5*1.4*0.95 = 2cmp
n = 380*10000/4.44*50*1.2 = 8560 spire

• Diametrul sarmei de bobinaj se masoara cu micrometrul
• Numarul de spire se calculeaza in functie de tensiunea bobinei, cu relatia (6).

Pentru transformarea bobinei de curent alternativ de la o tensiune la alta se procedeaza astfel:

• n1, U1, d1 sunt datele de la vechea bobina (numarul de spire, tensiunea, diametrul sarmei de bobinaj)
• n2, U2, d2 sunt datele de la noua bobina (numarul de spire, tensiunea, diametrul sarmei de bobinaj)

Numarul de spire pentru noua bobina se calculeaza cu relatia: Diametrul conductorului pentru noa bobina se calculeaza cu relatia:


EXEMPLU DE CALCUL
De calculat numarul de spire si diametrul sarmei de bobinaj care va functiona la 380V, daca a functionat la 220V cu 1500 spire cu diametrul de 0.20mm.
SOLUTIE:
n2 = 1500*380/220 = 2600 spire
d2 = 0.2*radical din 220/380 = 0.153 mm. Se alege sarma cu d2=0.16 mm.

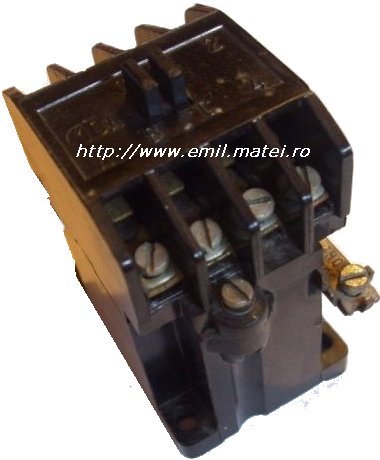

Tensiune	Numar de spire	Diametru sarma
24V - 60Hz	400	0.45 ET
42V - 60Hz	730	0.35 ET
110V - 60Hz	1880	0.20 ET
220V - 60Hz	3620	0.14-2ET
380V - 60Hz	6320	0.10-2ET
500V - 60Hz	8400	0.08-2ET

Tensiune	Numar de spire	Diametru sarma
24V - 50Hz	332	0.56
42V - 50Hz	618	0.40
48V - 50Hz	700	0.40
110V - 50Hz	1600	0.24
220V - 50Hz	3000	0.16
380V - 50Hz	5300	0.13

Tensiune	Numar de spire	Diametru sarma
24V - 60Hz	290	0.60
42V - 60Hz	520	0.45
48V - 60Hz	585	0.42
110V - 60Hz	1330	0.28
220V - 60Hz	2660	0.18
380V - 60Hz	4600	0.14

Tensiune	Numar de spire	Diametru sarma
24V - 50Hz	218	0.60
42V - 50Hz	382	0.45
48V - 50Hz	436	0.42
110V - 50Hz	998	0.31
220V - 50Hz	1996	0.22
380V - 50Hz	3300	0.17
500V - 50Hz	4535	0.14

Tensiune	Numar de spire	Diametru sarma
24V - 60Hz	190	0.80
42V - 60Hz	333	0.60
48V - 60Hz	380	0.56
110V - 60Hz	867	0.34
220V - 60Hz	1735	0.23
380V - 60Hz	3000	0.18
500V - 60Hz	3945	0.15

Tensiune	Numar de spire	Diametru sarma
12V	1255	0.85
24V	2450	0.60
42V	4280	0.45
110V	11200	0.28
220V	22000	0.20

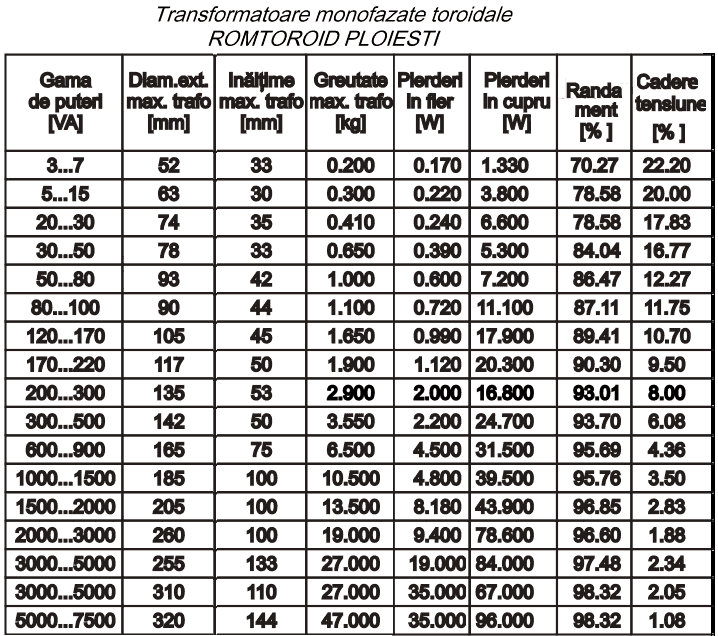

Proprietatile magnetice foarte bune ale transformatoarelor toroidale pot conduce uneori la aparitia unui curent mare la punerea sub tensiune.
Durata acestui curent este mai mica de 10 milisecunde si nu creeaza probleme la transformatoarele de puteri mici, in schimb, transformatoarele toroidale de puteri mai mari (2 kVA - 10 kVA) necesita alimentarea prin termistor NTC sau circuit de pornire; la cele din gama 1 kVA - 2 kVA e necesara rezistenta externa de valoare mica în circuitul primar.
Transformatoarele cu puteri de 300 VA - 1 kVA se alimenteaza prin siguranta fuzibila lenta, iar la cele cu puteri de 15 VA - 300 VA nu este necesara protectia.

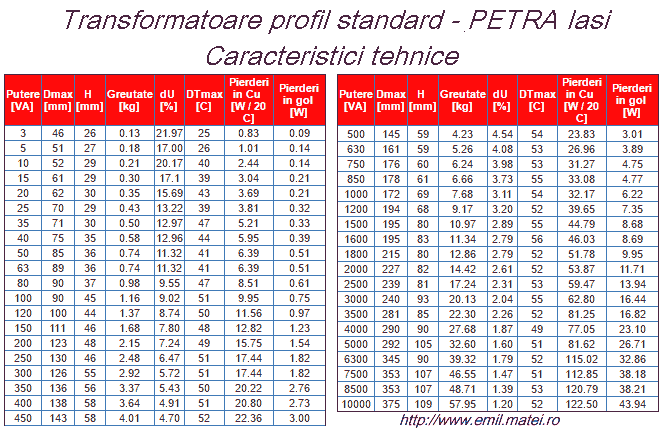

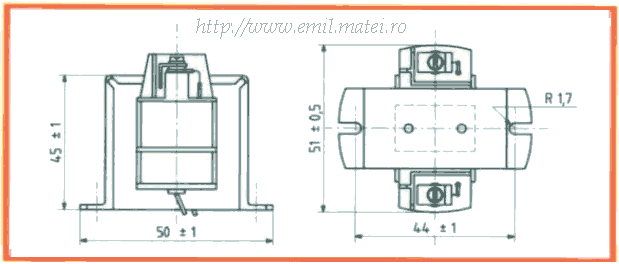

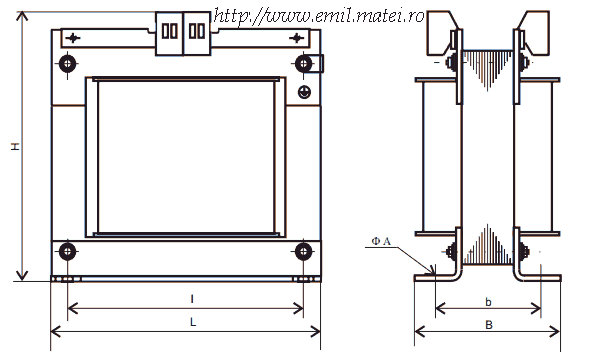

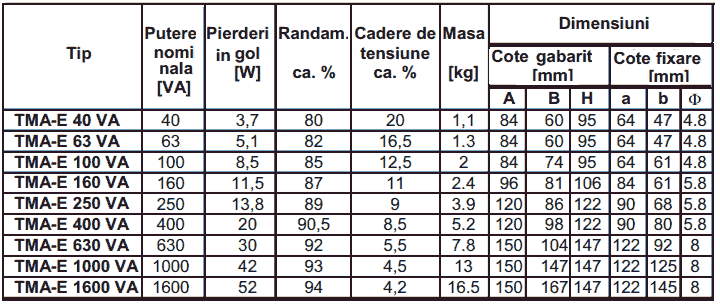

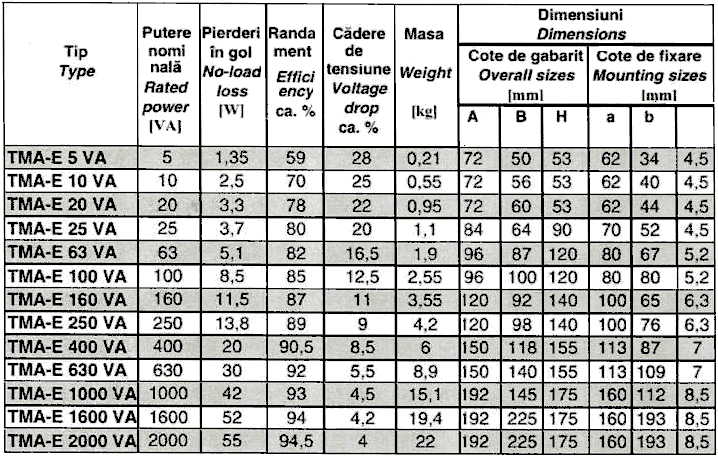

In tabelul care urmeaza sunt specificate caracteristicile tehnice ale transformatoarelor profil standard fabricate la Petra Iasi (incadrate in categoria transformatoarelor de separare a circuitelor). Tabele cu caracteristici tehnice pentru transformatoarele din alte categorii sunt prezentate in cataogul de produse al producatorului (Transformatoare de securitate, Transformatoare de comanda, Transformatoare pentru aparatura medicala, Autotransformatoare)

Adresa: http://www.petra-toroid.ro/catalog/Petra_Company_Catalogue.pdf
